大修
光学系统的维护工作 5.4.3 执行维护工作
46 预防性维护 SIPLACE SX4/DX4
► 为所有 IC 和 FC 摄相机重复这些步骤。
5.4.3.2

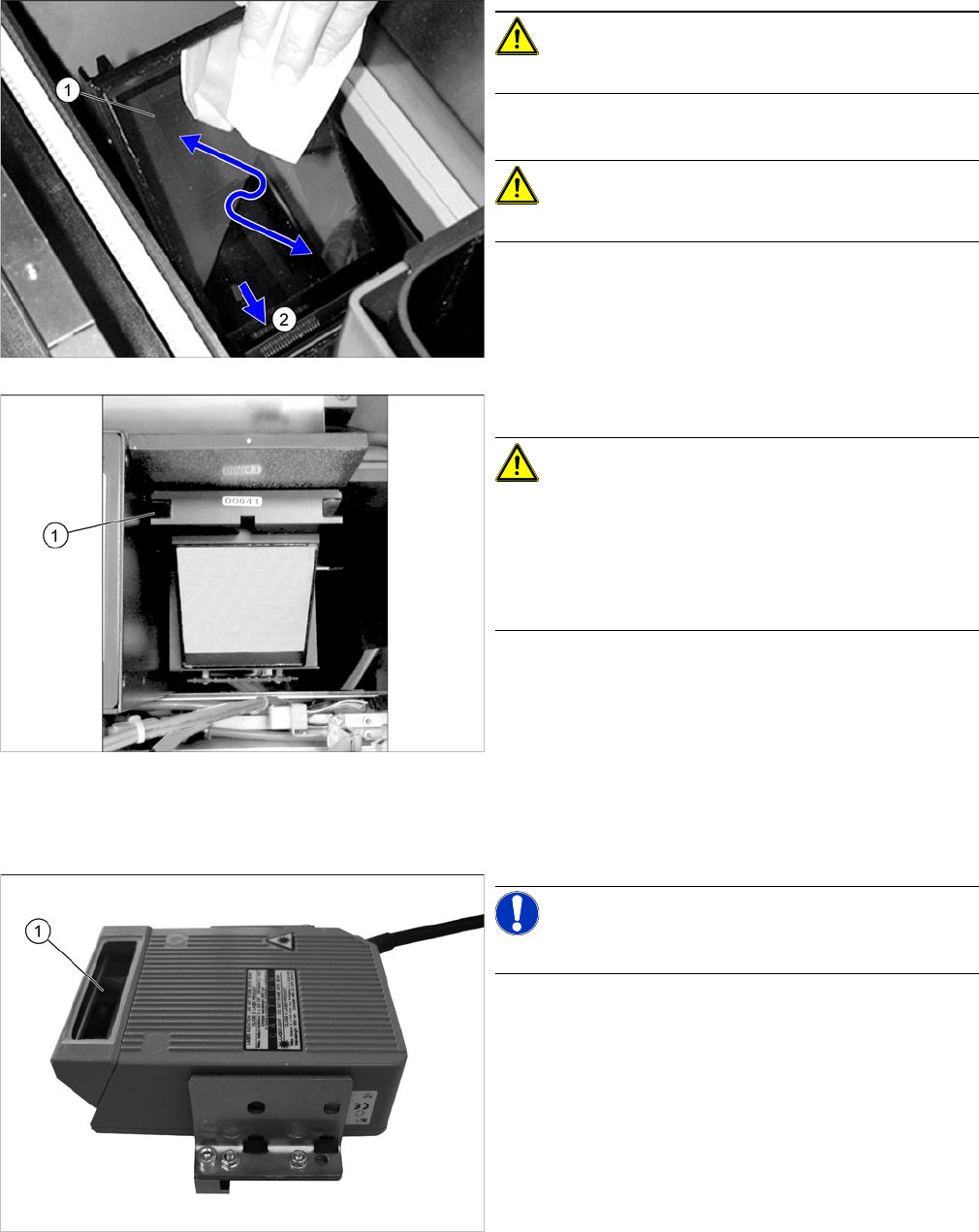

5.4.3.2 清洁 PCB 条形码扫描仪
清洁 PCB 条形码扫描仪
注意
注意玻璃片边缘存在伤人的风险！
► 用微纤维布清洁倾斜玻璃片 (1)。
注意
请勿使用任何化学清洁剂！
► 清除玻璃片下方导槽 (2) 中散落的任何元件。
► 重装上半部分。
注意
请确保不损坏玻璃片。
确保摄像机的上半部分可以顺畅地滑入 (1) 导轨中。
确保摄相机的上半部分平稳地安放在其下半部分上，而
且不可移动。必要时，轻轻地按压上半部分的金属盖。
确保上半部分不会从传送导轨的上边缘凸出。
提示
PCB 条形码扫描仪是一个可选件。
► 用一块微纤维布清洁 PCB 条形码扫描仪的镜头
（1）。
大修
5.5.1 工具、耗材、零备件和磨损部件 悬臂的维护工作
预防性维护 SIPLACE SX4/DX4 47
5.5
5.5 悬臂的维护工作
悬臂的维护工作
5.5.1
5.5.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ 无绒清洁布 [03082092-xx]
▪ SIPLACE 清洁布 [00315253-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ 棉质手套 [00359087-xx]
▪ ESD 腕带 [00320279-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 所含吸嘴可用于 X 轴的润滑脂枪 （用量：约 0.13 克）[00374564
-
xx]
▪ 如有需要，使用上导向支座 （X 轴）的润滑喷嘴 - 弯曲 45°[03094503-xx]
▪ 如有需要，使用下导向支座 （X 轴）的润滑喷嘴 - 直管 [03094505-xx]
▪ 如有需要，使用润滑喷嘴 DIN71412-A-M6 - 直管 （Y 轴）[03036936-xx]
5.5.2
5.5.2 准备步骤
准备步骤
► 执行以下任务时，PCB 传送导轨中不得有印刷板。
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
参阅 :
6.1 为黄油枪填充润滑油 [ ➙ 57]
5.5.3
5.5.3 执行维护工作
执行维护工作
参阅 :
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
5.5.3.1
5.5.3.1 润滑和清洁 X 轴
润滑和清洁 X 轴
注意
以正确的方式润滑所有润滑喷嘴
► 切记务必要润滑 X 轴上所有可见的润滑喷嘴！
► 过多或过少的润滑脂均可能造成导向支座的不平稳运行并由此造成损坏。
► 在 “ 行程受限的 X 轴 ” 的润滑脂枪内注入 Klüberplex
BEM 34-132 （请参阅 "6.1 为黄油枪填充润滑油 "
[➙57]）。

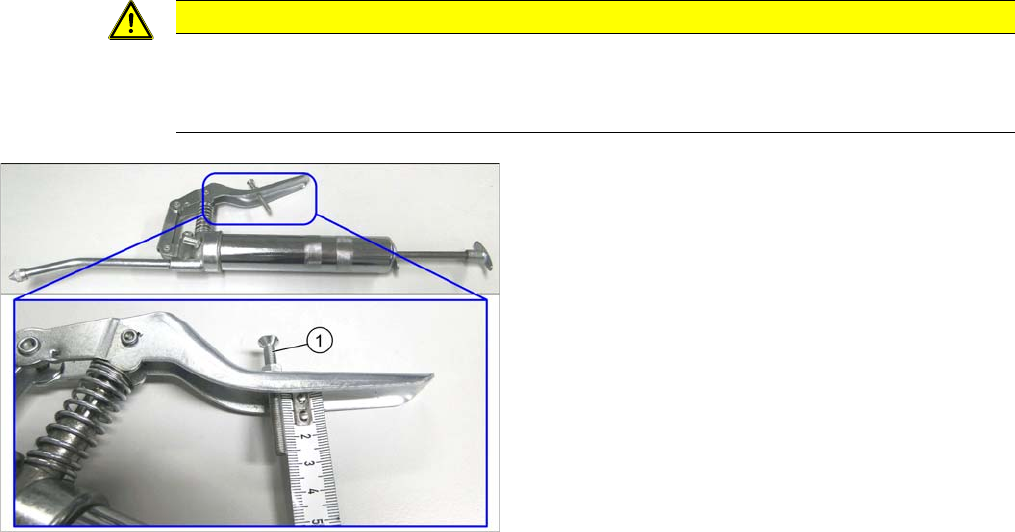

► 将螺丝 (1) 调整到 29 mm，即可将润滑脂枪的剂量设
定为 0.13 g。
大修
悬臂的维护工作 5.5.3 执行维护工作
48 预防性维护 SIPLACE SX4/DX4
► 用天平秤检查润滑脂的剂量。必要时请调整润滑脂剂量。在使用 “ 喷嘴可用于 X 轴的润滑脂枪 （剂
量约为 0.13g）”[00374564-xx] 时，润滑脂的剂量可以通过握柄上的设置螺丝进行更改。
5.5.3.2
5.5.3.2 清洁和润滑 Y 轴
清洁和润滑 Y 轴

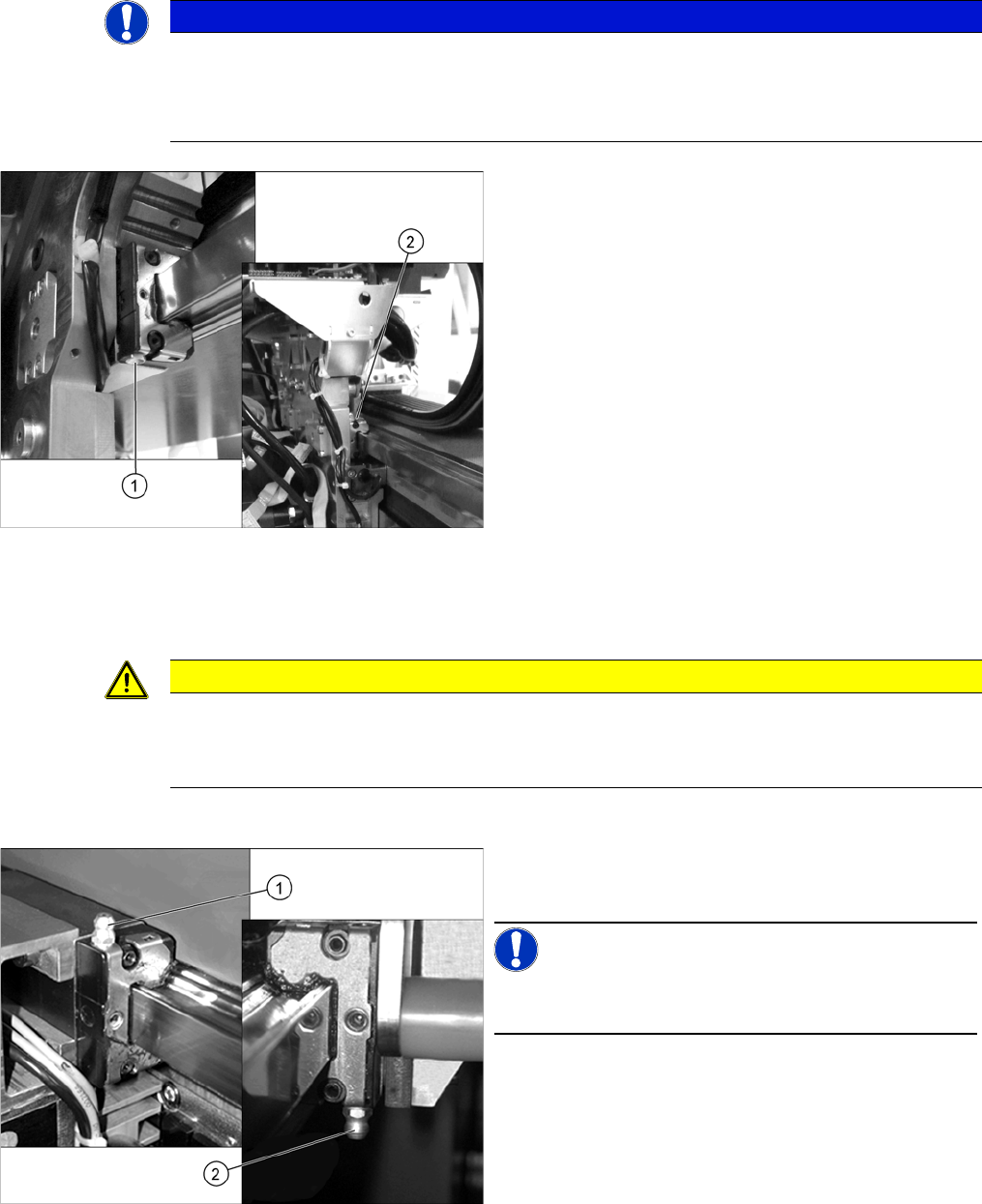

► 向 “Y 轴 ” 润滑脂枪内注入 Klüberplex BEM 34-132（请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 57]）。
提示
检查润滑脂的剂量。
由于所用天平秤的精确程度不同，因此在检查润滑脂剂量时，您可能需要喷射比如 10 或 100
次。据此结果选择喷射的次数，从而确保足够的精确度。（例如，如果一台天平秤的测量精确
度为 1 g：那么喷射 100 次 --> 13 g）。
► 将润滑脂枪的软管径直接入润滑喷嘴 (1) 中。
► 挤按润滑枪一次 （每挤一次约为 0.13 cm
3
）。
► 如果润滑脂从润滑喷嘴中溢出，那么轴承内可能已
满，也可能是润滑喷嘴的密封不正确。如果属于后一
种情况，请使用新的润滑喷嘴。
► 将 X 轴的贴片头板移动大约 30 cm。这样做可以分配
润滑脂。
► 将按压与移动的过程再多重复两次。这样整个轴承内
注入的润滑脂便达到了正确的剂量。
所有轴承中润滑脂的总量为 （3 x 0.13cm
3
[g]！）
► 使用一块无绒布清除润滑喷嘴上和周围的任何多余润
滑脂。
► 为 X 轴上的其他润滑喷嘴 (2) 重复这些步骤 （每个悬
臂上有四个）。
► 为所有悬臂重复这些步骤。
注意
以正确的方式润滑所有润滑喷嘴
► 切记务必要润滑 Y 轴上每个可见的润滑喷嘴！
► 过多或过少的润滑脂均可能造成导向支座的不平稳运行并由此造成损坏。
► 将润滑脂枪径直接入润滑喷嘴 (1) 中。
► 挤按润滑脂枪一次 （每挤一次为 0.4 cm³ ）。
提示
如果润滑喷嘴已不再能使润滑剂通过或已损坏，请进行
更换 (DIN71412-A-M6 [03036936-xx])。
► 将悬臂移动大约 30 cm。这样做可以分配润滑脂。
► 将按压与移动的过程再多重复两次。这样便注入了正
确计量的润滑脂。
每个轴承的润滑脂总量为 3 x 0.4 cm3 [g]！
► 使用一块擦拭布清除润滑喷嘴上和周围的任何多余润
滑脂。
► 为 Y 轴上面朝贴片机内部的润滑喷嘴 (2) 执行同样的
程序。
► 在所有线性引导装置上重复这一润滑过程 （每个悬
臂上有 2 个润滑喷嘴）。
