大修 5.5.3 执行维护工作 悬臂的维护工作 预防性维护 SIPLACE SX4/DX4 49 5.5.3.3 5 . 5 . 3 . 3 清 洁 X 轴 的 线 性 导 轨 清洁 X 轴的线性导轨 5.5.3.4 5 . 5 . 3 . 4 清 洁 Y 轴 线 性 导 轨 清洁 Y 轴线性导轨 5.5.3.5 5 . 5 . 3 . 5 清 洁 X 轴 光 栅 标 尺 清洁 X 轴光栅标尺 注意 请勿使用任何化学清洁剂！ 切勿使用任…
大修
悬臂的维护工作 5.5.3 执行维护工作
48 预防性维护 SIPLACE SX4/DX4
► 用天平秤检查润滑脂的剂量。必要时请调整润滑脂剂量。在使用 “ 喷嘴可用于 X 轴的润滑脂枪 （剂
量约为 0.13g）”[00374564-xx] 时，润滑脂的剂量可以通过握柄上的设置螺丝进行更改。
5.5.3.2
5.5.3.2 清洁和润滑 Y 轴
清洁和润滑 Y 轴
► 向 “Y 轴 ” 润滑脂枪内注入 Klüberplex BEM 34-132（请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 57]）。
提示
检查润滑脂的剂量。
由于所用天平秤的精确程度不同，因此在检查润滑脂剂量时，您可能需要喷射比如 10 或 100
次。据此结果选择喷射的次数，从而确保足够的精确度。（例如，如果一台天平秤的测量精确
度为 1 g：那么喷射 100 次 --> 13 g）。
► 将润滑脂枪的软管径直接入润滑喷嘴 (1) 中。
► 挤按润滑枪一次 （每挤一次约为 0.13 cm
3
）。
► 如果润滑脂从润滑喷嘴中溢出，那么轴承内可能已
满，也可能是润滑喷嘴的密封不正确。如果属于后一
种情况，请使用新的润滑喷嘴。
► 将 X 轴的贴片头板移动大约 30 cm。这样做可以分配
润滑脂。
► 将按压与移动的过程再多重复两次。这样整个轴承内
注入的润滑脂便达到了正确的剂量。
所有轴承中润滑脂的总量为 （3 x 0.13cm
3
[g]！）
► 使用一块无绒布清除润滑喷嘴上和周围的任何多余润
滑脂。
► 为 X 轴上的其他润滑喷嘴 (2) 重复这些步骤 （每个悬
臂上有四个）。
► 为所有悬臂重复这些步骤。
注意
以正确的方式润滑所有润滑喷嘴
► 切记务必要润滑 Y 轴上每个可见的润滑喷嘴！
► 过多或过少的润滑脂均可能造成导向支座的不平稳运行并由此造成损坏。
► 将润滑脂枪径直接入润滑喷嘴 (1) 中。
► 挤按润滑脂枪一次 （每挤一次为 0.4 cm³ ）。
提示
如果润滑喷嘴已不再能使润滑剂通过或已损坏，请进行
更换 (DIN71412-A-M6 [03036936-xx])。
► 将悬臂移动大约 30 cm。这样做可以分配润滑脂。
► 将按压与移动的过程再多重复两次。这样便注入了正
确计量的润滑脂。
每个轴承的润滑脂总量为 3 x 0.4 cm3 [g]！
► 使用一块擦拭布清除润滑喷嘴上和周围的任何多余润
滑脂。
► 为 Y 轴上面朝贴片机内部的润滑喷嘴 (2) 执行同样的
程序。
► 在所有线性引导装置上重复这一润滑过程 （每个悬
臂上有 2 个润滑喷嘴）。
大修
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX4/DX4 49
5.5.3.3
5.5.3.3 清洁 X 轴的线性导轨
清洁 X 轴的线性导轨
5.5.3.4
5.5.3.4 清洁 Y 轴线性导轨
清洁 Y 轴线性导轨
5.5.3.5
5.5.3.5 清洁 X 轴光栅标尺
清洁 X 轴光栅标尺
注意
请勿使用任何化学清洁剂！
切勿使用任何额外的润滑剂。这样做可能缩短轴承的使
用寿命。导轨已由导向支座充分润滑。
► 使用无绒布彻底清洁 X 轴线性引导装置的全部长度范
围。
► 为所有线性引导装置重复这一步骤。
注意
请勿使用任何化学清洁剂！
切勿使用任何额外的润滑剂。这样做可能缩短轴承的使
用寿命。导轨已由导向支座充分润滑。
► 使用无绒布彻底清洁 Y 轴线性引导装置的全部长度范
围。
► 为所有线性引导装置重复这一步骤。
注意
在清洁刻度时始终使用柔软的擦拭布和最小的压力。
脏污的刻度可能导致计数错误，并且因此导致贴片机停
机。
► 用一块浸湿了乙醇的无绒布清洁 X 轴上的增量刻度
（1）。
大修
悬臂的维护工作 5.5.3 执行维护工作
50 预防性维护 SIPLACE SX4/DX4
5.5.3.6
5.5.3.6 清洁 Y 轴光栅标尺
清洁 Y 轴光栅标尺
注意
在清洁刻度时始终使用柔软的擦拭布和最小的压力。
脏污的刻度可能导致计数错误，并且因此导致贴片机停
机。

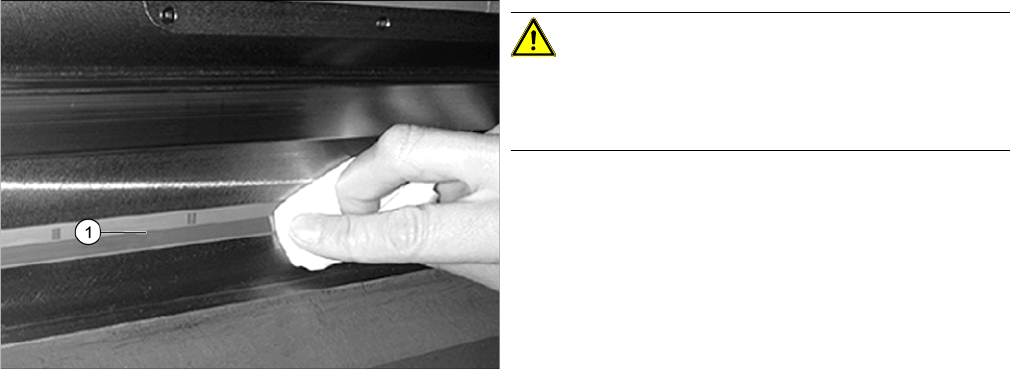

► 用一块浸湿了乙醇的无绒布清洁 Y 轴上的增量刻度
（1）。
