大修
5.6.4 最后的工作 传送导轨的维护工作
预防性维护 SIPLACE SX4/DX4 53
清洁并保养宽度调整装置的导向轴
清洁并保养传送导轨侧边的线性导轨
?????? - ?????????
移动侧边并重复步骤
► 现在，请将所有传送导轨侧边移到传送导轨的另一边。使用贴片机软件将双传送导轨设置为单传送
导轨模式 （左）。
► 现在请在传送导轨的另一个侧边执行上述的清洁和保养步骤。
5.6.4
5.6.4 最后的工作
最后的工作
► 还原传送导轨的原始配置。

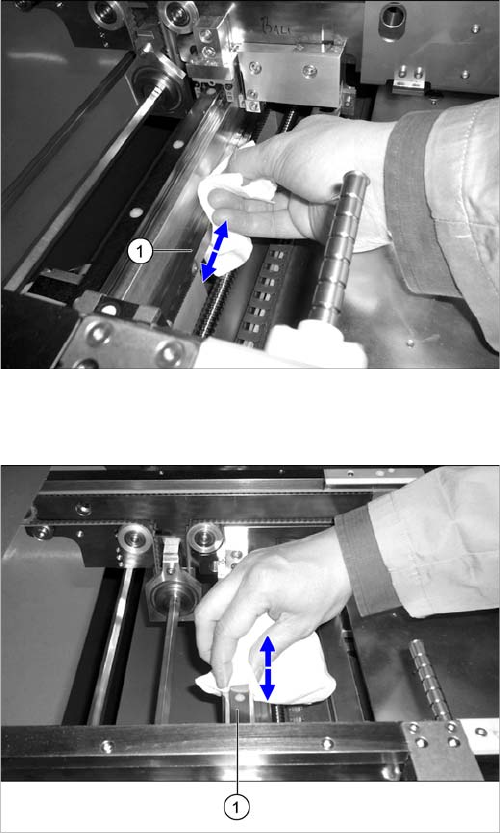

► 用一块 SIPLACE 清洁布清洁并保养宽度调整装置的
导轨 （1）。
► 为所有宽度调整导轨重复此程序。
► 用一块 SIPLACE 清洁湿巾清洁并保养线性导轨 (1)
的滑动表面。
► 对所有的线性导轨重复此程序。
大修
真空泵的维护任务 5.7.1 工具、耗材、零备件和磨损部件
54 预防性维护 SIPLACE SX4/DX4
5.7
5.7 真空泵的维护任务
真空泵的维护任务
SXDX4
5.7.1
5.7.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ 如有需要，滤芯 [03077677-xx]
SXDX4 X34iS
▪ X 系列 S、SX4/DX4 真空泵的装配说明 [00196845-xx]
▪ 您的贴片机维修手册
5.7.2
5.7.2 准备步骤
准备步骤
???????????????
► 关闭贴片机然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守在 "1.2 准备工作 ......"
[ ➙ 12] 部分中的指示。
► 中断贴片机的压缩空气供给。
SXDX4 X34iS
► 拆卸废料滑道。请先阅读您的贴片机维修手册。
提示
SX4/DX4：真空泵均为可选件。
真空泵位于 1 号和 4 号位置，都位于 COT 插入件后方。
► 在贴片机内的所有真空泵上执行维护任务。
警告
切割器附近作业时的伤人风险。
在料带切割器的区域内作业时，将元件料车移出贴片机并断开贴片机与干线电源以及压缩空气
供给的连接。
► 然后等到工作压力降到 0 MPa 。
► 始终确保贴片机不会在未经授权的情况下被重新启动。
► 切勿将手伸进料带切割器的内部。

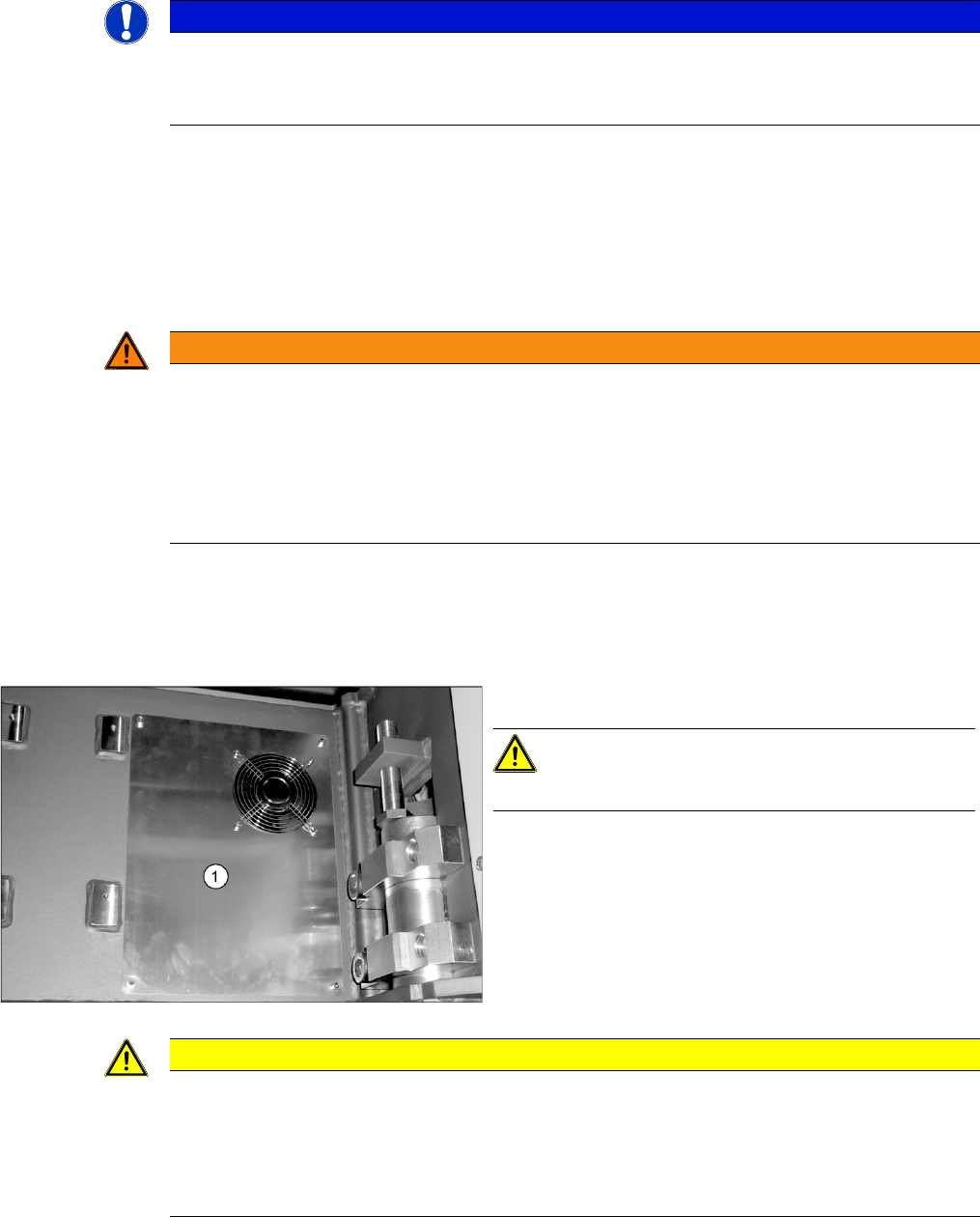

► 拆卸盖板 (1)，包括真空泵上的风扇。
注意
请确保不损坏到任何电缆和软管。
注意
已松动的真空泵
真空泵的确可从贴片机中取出，但并无这样做的必要。
不过为了方便作业，也可以松开真空泵然后将其在贴片机中稍微向前拉出。另请阅读 “ 真空泵
的装配说明 ”。
► 请确保真空泵不会掉到贴片机外面。
大修
5.7.3 建议的维护间隔 真空泵的维护任务
预防性维护 SIPLACE SX4/DX4 55
5.7.3
5.7.3 建议的维护间隔
建议的维护间隔
5.7.4
5.7.4 执行维护工作
执行维护工作
SXDX4 X34iS
5.7.4.1
5.7.4.1 检查/更换过滤芯
检查 / 更换过滤芯
维护间隔 零备件 任务
每隔 6 个月 滤芯 [03077677
-
xx] 检查滤芯并在必要时进行更换。
提示
工作寿命
滤芯的工作寿命最低为 7500 小时，最高达 25000 小时。如需了解产品寿命的更多详情，请参
阅制造商的文档 （请见 http://www.becker-international.com – 真空泵与旋转叶片泵，干转，
VX4.25 型）
提示
遵循制造商的指示
► 更多关于维护间隔和如何执行具体维护任务的信息，请阅读您真空泵制造商的指示。
提示
请遵循装配说明
► 另请阅读 “SX4/DX4 真空泵的装配说明 ” [00196845-xx]。

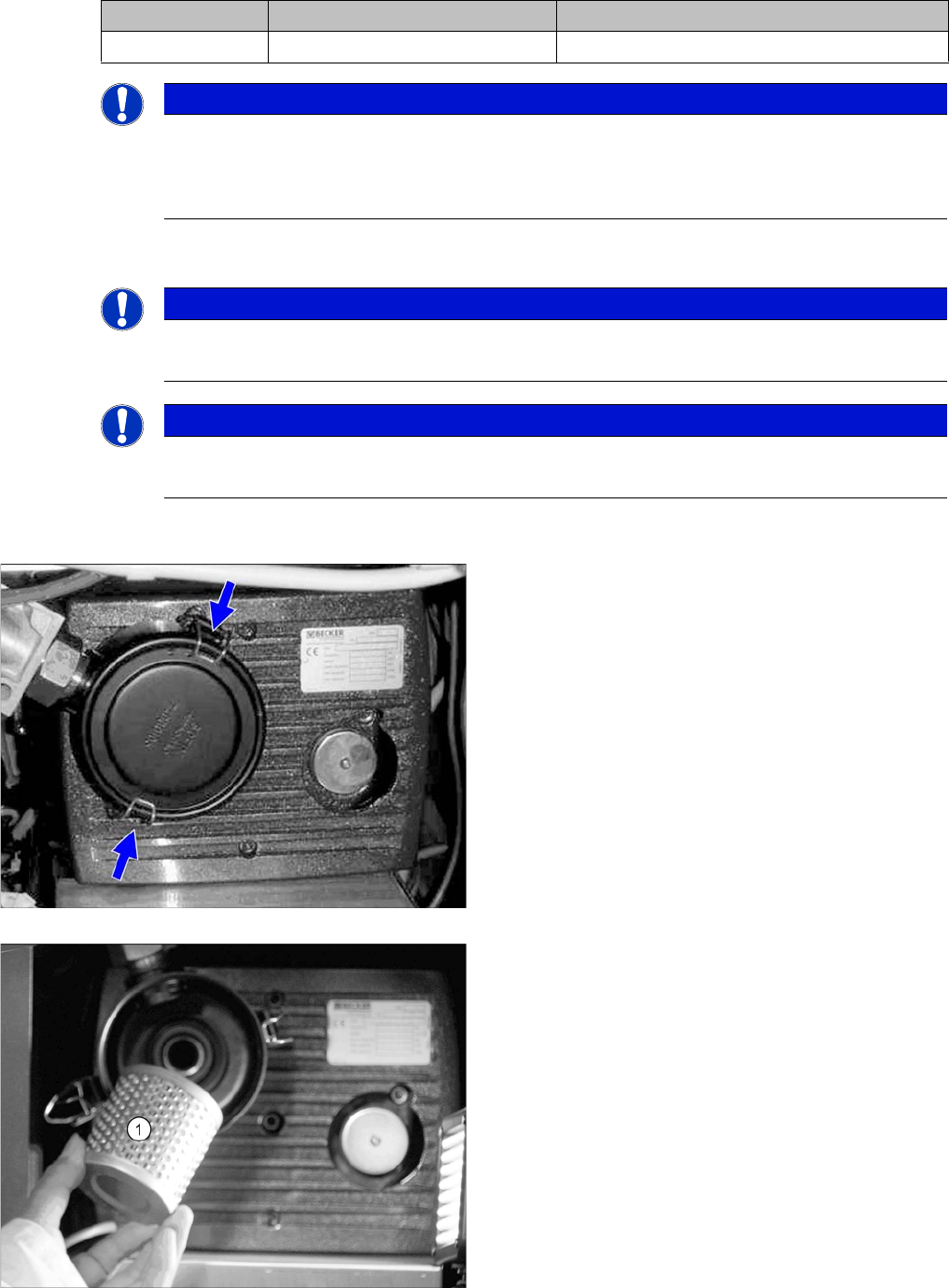

► 打开过滤器外壳边缘的固定夹，然后将盖取下。
► 取下真空过滤器 (1)。
► 检查真空过滤器并在必要时更换 （滤芯 [03077677-
xx]）。
