20.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙD1(1∼70) Device table D1(1∼70)(CSSD)
CP-643ME PARTS LIST ver04
20-1

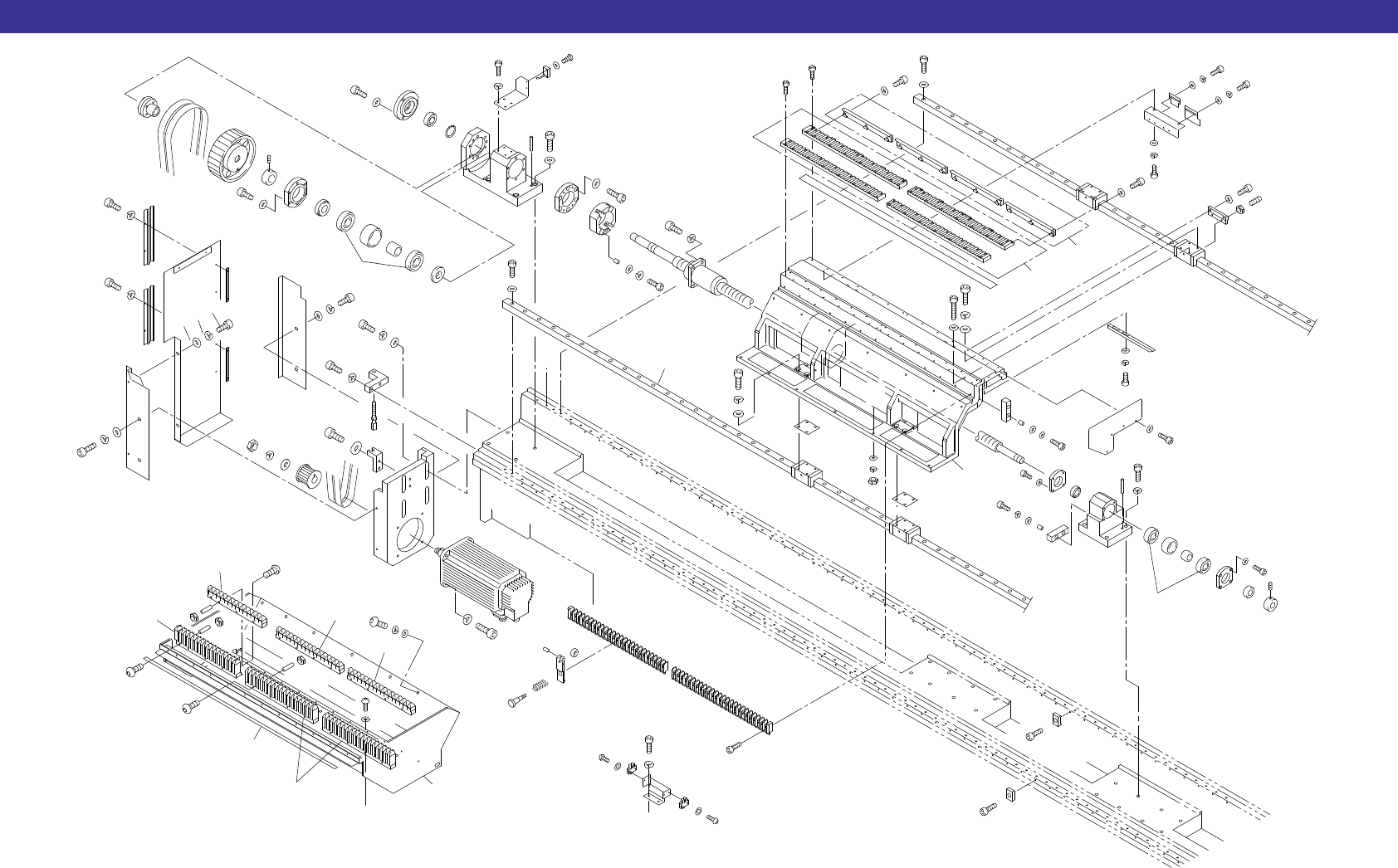

20.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙD1(1∼70)(CSSD)
20.Device table D1(1∼70)(CSSD)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
208
176
165
175
161
175
175
161
183
162
176
167
175
161
13
13
B
A
139
26
x14
136
118
104
97
96
133
92
78
100
101
134
105
135
136
78
101
100
101
128
97
96
120
97
129
100
137
8
99
77
13
12
3
76
99
6
7
5
8
9
11
98
60
79
112
60
98
116
58
59
59
112
112
61
117
57
12
13
73
9
108
91
42
78
101
100
40
96
97
73
73
41
39
80
103
2
80
103
38
113
113
37
35
36
34
32
74
74
33
17
4
107
130
13
14
16
81
103
72
94
31
76
101
30
1
27
28
29
106
87
26
25
24
23
22
106
88
21
20
19
18
B
B
132
104
105
110
83
105
104
104
105
85
104
80
125
97
127
127
125
97
124
124
105
104
80
105
122
121
105
104
126
48
109
110
131
76
101
72
94
62
119
76
119
76
72
77
94
114
63
51
50
54
53
52
56
55
64
93
110
65
45
103
80
75
102
84
103
46
86
103
48
84
103
47
111
66
67
70
106
89
69
71
108
90
123
A
A
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WSD0553 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
2WSD5025 1 SLIDE ｽﾗｲﾄﾞ
3WSD1051 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
4WSD5010 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
5H4159A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 20TAC47BDB
6WSD0440 1 COLLAR ｶﾗｰ
7WSD0450 1 COLLAR ｶﾗｰ
8WSD0473 2 COVER, DUSTPROOF ｶﾊﾞｰ 防塵
9WSD1040 2 COLLAR ｶﾗｰ
11N1040A 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK20L-31 注1. Note.1
12WSD1020 2 STOPPER ｽﾄｯﾊﾟ
13WSD0421 8 COLLAR ｶﾗｰ
14WSD0862 1 STOPPER ｽﾄｯﾊﾟ
16WSD0393 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
17R2059E 1 RING, LOCKING ﾘﾝｸﾞ 締結 SCE210 22X32
18CSSD3040 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
19WSD0081 1 PULLEY ﾌﾟｰﾘ
20. 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK25L-31 注1. Note.1
21WSD0351 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
22WSD0361 1 COLLAR ｶﾗｰ
23H4161A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 25TAC62DB
24WSD0372 1 COLLAR ｶﾗｰ
25WSD0381 1 COLLAR ｶﾗｰ
26WSD0411 1 COLLAR ｶﾗｰ
27S1010A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW42
28H4248A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 6004ZZ
29WSD0341 1 CAP ｷｬｯﾌﾟ
30WSD0611 1 PLATE, SW ﾌﾟﾚｰﾄ SW
31S3138T 1 SW, PHOTOELECTRIC SW 光電 PZ2-51
32WSD5210 1 NAMEPLATE, PRESSURE 銘板 ｱﾙﾐ
33WSD5081 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準 注2. Note.2
34WSD5091 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準 注2. Note.2
35WSD5061 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準 注2. Note.2
36WSD5071 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準 注2. Note.2
37WSD5101 1 CLAMPER ｸﾗﾝﾊﾟ
38WSD5111 1 CLAMPER ｸﾗﾝﾊﾟ
20.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙD1(1∼70) Device table D1(1∼70)(CSSD)
CP-643ME PARTS LIST ver04
20-2
20.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙD1(1∼70)(CSSD)
20.Device table D1(1∼70)(CSSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
39WSD5490 1 PLATE, TIGHTENING ﾌﾟﾚｰﾄ 締付け
40WSD5271 1 PLATE, SW ﾌﾟﾚｰﾄSW
41WSD5281 1 PLATE, SW ﾌﾟﾚｰﾄSW
42WSD0481 1 DOG, SW ﾄﾞｯｸﾞ SW
45WSD0132 2 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
46WSD5051 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ
47WSD5041 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ
48WSD0620 2 SPACER ｽﾍﾟｰｻ
50WSD5131 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
51WSD5141 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
52WSD0014 50 CLAMPER ｸﾗﾝﾊﾟ
53WSD0652 50 SPRING ｽﾌﾟﾘﾝｸﾞ
54WSD0641 50 BOLT ﾎﾞﾙﾄ
55H4435T 50 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ L-1150ZZ
56R5025T 50 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ 5ﾟX10
57WSD5342 1 HOLDER, REEL ﾎﾙﾀﾞﾘｰﾙ
58WSD5351 1 STEADY BRACE 振れ止め
59WSD0841 2 STEADY BRACE 振れ止め
60MPD5140 32 COLLAR ｶﾗｰ
61WSD5320 1 SEAL ｼｰﾙ
62S4040Z 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX406-W2A
63WSD5461 1 PLATE, SW ﾌﾟﾚｰﾄ SW
64SAM6410 1 MOTOR ﾓｰﾀ
65CSSD3090 1 BKT, MOTOR BKT ﾓｰﾀ
66WSD0690 1 WASHER ﾜｯｼｬ
67MPD6040 1 PULLEY ﾌﾟｰﾘ
69WSD0090 1 BOLT ﾎﾞﾙﾄ
70WSD0061 1 BLOCK ﾌﾞﾛｯｸ
71WSD0070 1 BLOCK ﾌﾞﾛｯｸ
72K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
73H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
74H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
75N4038A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X10L
76H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
77H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
78H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
20.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙD1(1∼70) Device table D1(1∼70)(CSSD)
CP-643ME PARTS LIST ver04
20-3
20.ﾃﾞﾊﾞｲｽﾃｰﾌﾞﾙD1(1∼70)(CSSD)
20.Device table D1(1∼70)(CSSD)
