2 . プレーシングヘッド，ドラム P l a c i n g h e a d , D r u m ( W P H ) CP-643ME P ARTS LIST ver04 2 - 1 2 . プレーシングヘッド，ドラム( W P H ) 2 . P l a c i n g h e a d , D r u m ( W P H ) R e f . 3 3 - 7 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f …

100%1 / 224
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1AWPH9710 20 NOZZLE ﾉｽﾞﾙ R008-004 For 0603
2AWPH9190 20 NOZZLE ,NO SEAL ﾉｽﾞﾙ ｼｰﾙ無 R008-004 For 0603
3WPH8380 20 SEAL ｼｰﾙ R008-004 For 0603
4AWPH9722 20 FLUORESCENT NOZZLE 蛍光ﾉｽﾞﾙASSY
5AWPH9202 20 NOZZLE ASSY ﾉｽﾞﾙ ASSY
6WPH8301 20 FLUORESCENT, SEAL 蛍光ｼｰﾙ
7AWPH9732 20 FLUORESCENT NOZZLE 蛍光ﾉｽﾞﾙASSY
8AWPH9212 20 NOZZLE ASSY ﾉｽﾞﾙ ASSY
9WPH8311 20 FLUORESCENT, SEAL 蛍光ｼｰﾙ
1-5
1.2.ノズル一覧(WPH)
1.2.Nozzles(WPH)
1.2.ノズル一覧 Nozzles(WPH)
CP-643ME PARTS LIST ver04

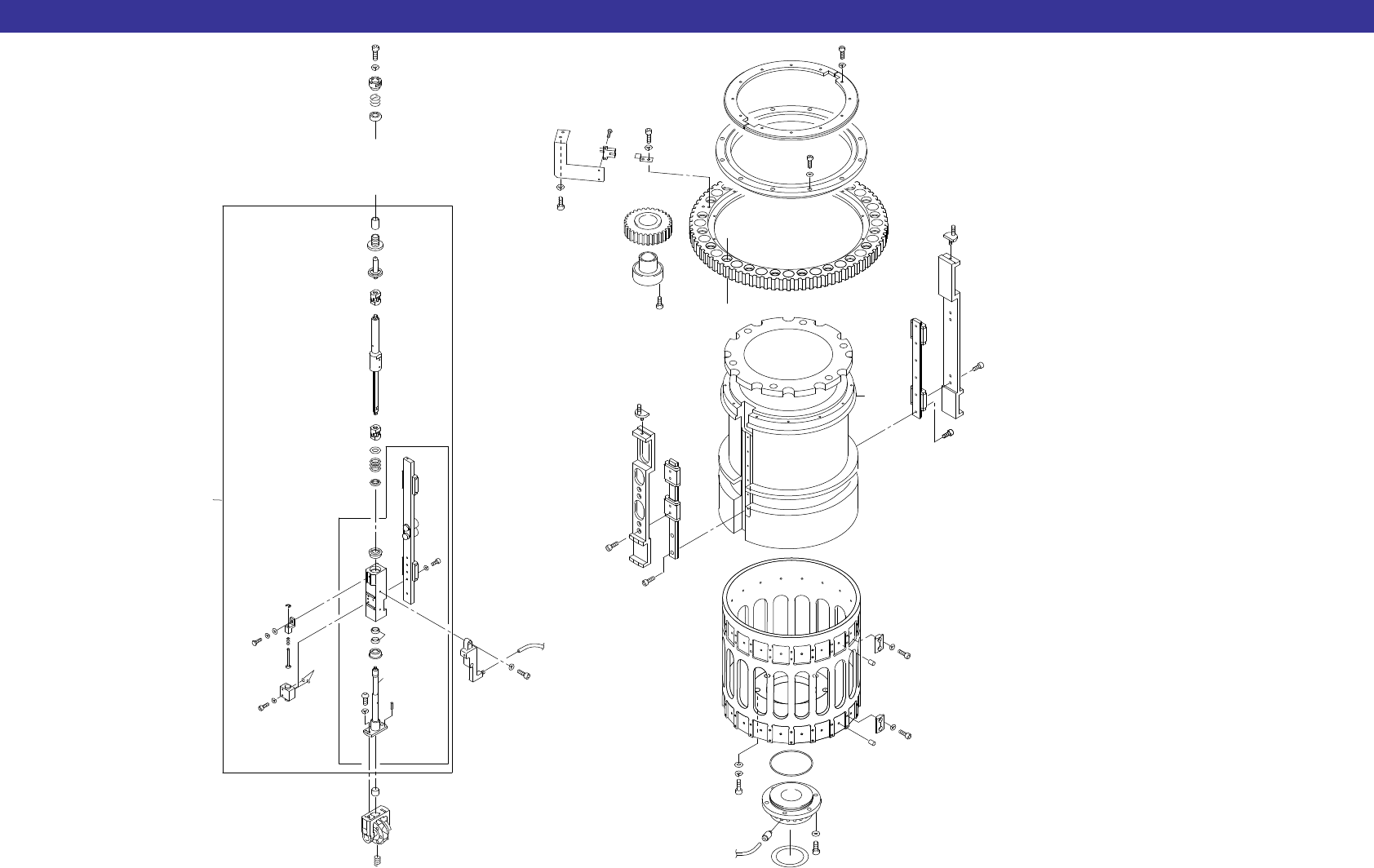

2.プレーシングヘッド，ドラム Placing head,Drum(WPH)
CP-643ME PARTS LIST ver04
2-1
2.プレーシングヘッド，ドラム(WPH)
2.Placing head,Drum(WPH)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
98
28
92
75
71
55
18
20
90
25
57
94
23
22
58
57
70
77
93
57
65
56
10
9
8
11
12
13
14
97
14
79
80
81
18
19
7
61
68
51
67
6
5
68
2
51
44
63
59
43
74
46
45
66
55
86
56
39
65
42
72
99
73
1
68
67
3
6
4
5
49
50
62
41
40
56
65
60
67
56
47
84
85
83
56
65
96
24
21
27
64
Note.1
注.1
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
B
A
B
x8
100
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPH0010 1 CAM, CYLINDRICAL ｶﾑ 円筒
2WPH0063 1 SLIDER ｽﾗｲﾀﾞ
3WPH0053 1 SLIDER ｽﾗｲﾀﾞ
4WPH0091 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
5WPH5030 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
6WPH1320 2 JOINT ｼﾞｮｲﾝﾄ
7WPH5076 20 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ 注1. Note.1
8H4118H 20 BEARING ﾍﾞｱﾘﾝｸﾞ SST-1680
9WPH0412 20 SPRING ｽﾌﾟﾘﾝｸﾞ
10WPH0385 20 CLUTCH ｸﾗｯﾁ
11H4452C 20 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ BK81015A
12WPH0924 20 SLEEVE ｽﾘｰﾌﾞ
13WPH1284 20 SHAFT ｼｬﾌﾄ
14K1005Z 40 COUPLING ｶｯﾌﾟﾘﾝｸﾞ CPU-26-A-T1
18H4113A 40 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LF-1910ZZ
19WPH2097 20 HOLDER ﾎﾙﾀﾞ 注1. Note.1
20H1164H 40 PACKING ﾊﾟｯｷﾝ MY-10A
21WPH0870 20 BKT BKT
22WPH2130 20 SPRING ｽﾌﾟﾘﾝｸﾞ
23WPH2120 20 PIN ﾋﾟﾝ
24S1021A 20 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-3
25WPH1182 20 VALVE, MECHANICAL ﾊﾞﾙﾌﾞ ﾒｶﾆｶﾙ
27WPH2102 20 SHAFT ｼｬﾌﾄ 注1. Note.1
28AWPH3115 20 HOLDER ﾎﾙﾀﾞ
39WPH0335 20 CLAMPER ｸﾗﾝﾊﾟ
40WPH0081 1 RETAINER, BARING 押え ﾍﾞｱﾘﾝｸﾞ
41WPH5012 1 BEARING, ROLLER ﾍﾞｱﾘﾝｸﾞ ﾛｰﾗ
42WPH1011 1 DRUM ﾄﾞﾗﾑ
43WPH0212 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
44S2147A 20 JOINT ｼﾞｮｲﾝﾄ BF6
45WPH1060 20 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ
46WPH1050 20 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ
47WPH0112 1 DOG ﾄﾞｯｸﾞ
49WPH0101 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
50R2060K 1 RING, LOCKING ﾘﾝｸﾞ 締結 RL025X034TF
51WPH1350 20 HOSE, AIR ﾎｰｽ ｴｱｰ
2.プレーシングヘッド，ドラム Placing head,Drum(WPH)
CP-643ME PARTS LIST ver04
2-2
2.プレーシングヘッド，ドラム(WPH)
2.Placing head,Drum(WPH)
