23.1.防音ボックス Noise reduction box(CSPV)
CP-643ME PARTS LIST ver04
23-1

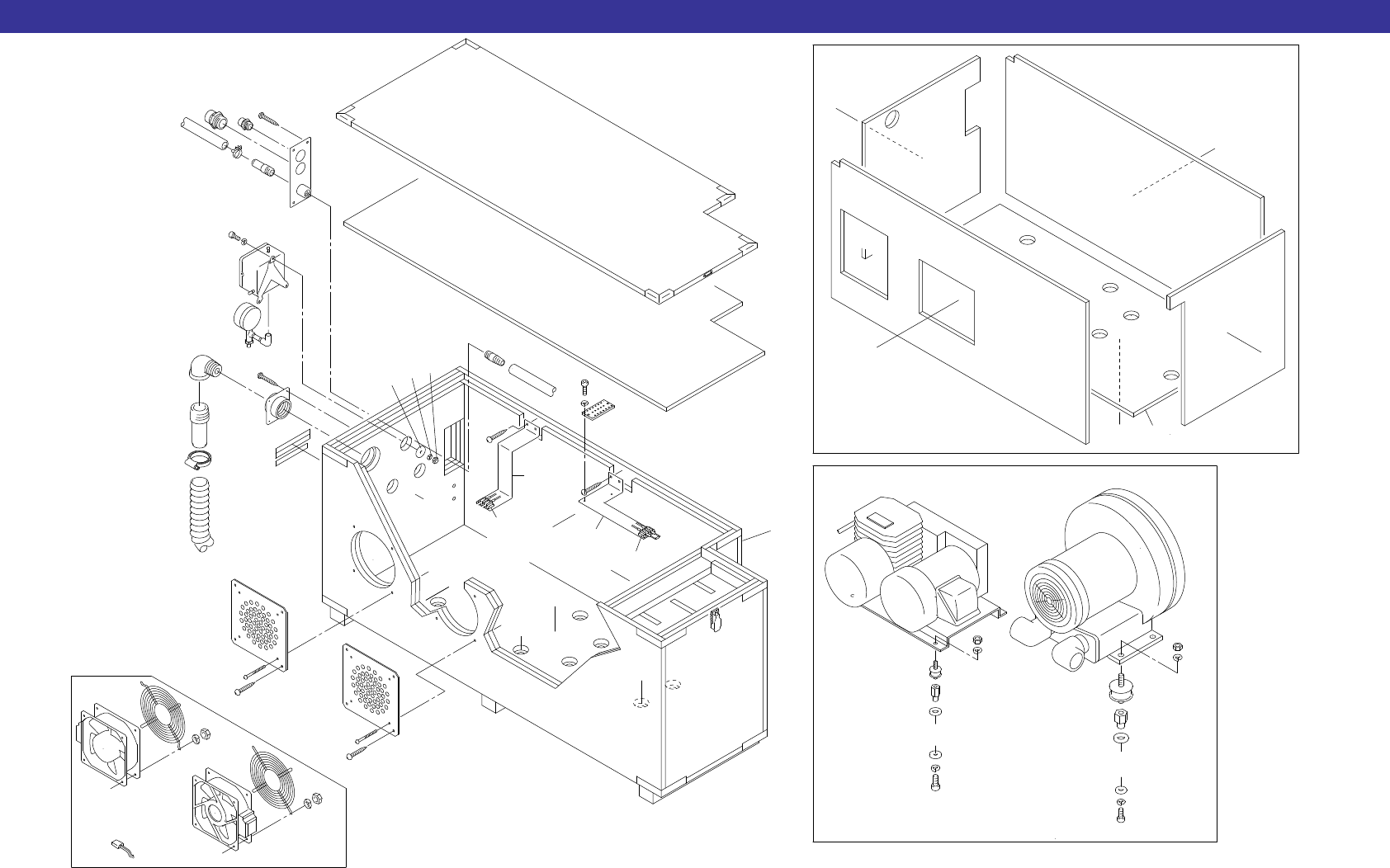

23.1.防音ボックス(CSPV)
23.1.Noise reduction box(CSPV)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
X12
74
49
17
73
54
72
59
49
70
49
48
16
16
48
49
68
67
66
38
68
67
65
64
38
N
M
M
N
61
56
24
31
30
29
56
52
51
55
23
8
7
22
55
60
33
34
47
9
10
11
13
12
1
1
14
39,40
39,40
69
49
28
57
62
41
45
25
63
21
36
35
57
53
42
26
27
49
44
43
41
C
F
J
G
H
E
G
H
F
J
E
D
C
D
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPV5053 1 BOX, NOISE REDACTION BOX 防音
7WPV0070 4 SPACER ｽﾍﾟｰｻ
8WPV0080 4 WASHER ﾜｯｼｬ
9WPV0092 1 MATERIAL, SOUNDPROOF 素材 防音
10WPV0224 1 MATERIAL, SOUNDPROOF 素材 防音
11WPV0231 1 MATERIAL, SOUNDPROOF 素材 防音
12WPV5043 1 MATERIAL, SOUNDPROOF 素材 防音
13WPV0133 1 MATERIAL, SOUNDPROOF 素材 防音
14WPV5032 1 MATERIAL, SOUNDPROOF 素材 防音
16MPZ4120 2 PLATE ﾌﾟﾚｰﾄ
17CSPV0070 1 SEAL ｼｰﾙ
21WPV5020 1 SOCKET ｿｹｯﾄ
22LPZ2530 4 DAMPER ﾀﾞﾝﾊﾟ
23LPZ2540 4 WASHER ﾜｯｼｬ
24GGA0240 4 MATERIAL, RUBBER 素材 ｺﾞﾑ
25GXZ4041 2 PIPE ﾊﾟｲﾌﾟ
26GXZ4050 1 PIPE ﾊﾟｲﾌﾟ
27GXZ4063 1 PLATE ﾌﾟﾚｰﾄ
28GXZ4070 3 WASHER ﾜｯｼｬ
29GXZ4080 8 WASHER ﾜｯｼｬ
30GXZ4090 8 WASHER ﾜｯｼｬ
31GXZ4110 4 SPACER ｽﾍﾟｰｻ
33S5001B 1 BLOWER, VORTEX 送風器渦巻 VEC504A-7W
34H5447W 1 PUMP, VACUUM ﾎﾟﾝﾌﾟ ﾊﾞｷｭｰﾑ KHA750A-305-G1
35S3158A 1 SW, PRESSURE SW ﾌﾟﾚｯｼｬ ISG190-030
36K4167T 1 GAUGE ｹﾞｰｼﾞ 4-033249
38M5050T 2 MOTOR, FAN ﾓｰﾀ ﾌｧﾝ 109-601
39. 2 TERMINAL BLOCK 端子台 ML-243P
40H2003A 2 FUSE ﾋｭｰｽﾞ MT4178A
41. 1 HOSE ﾎｰｽ
Inside dia9ﾟ,Outside dia26ﾟ
5m
42. 1 BAND, HOSE ﾊﾞﾝﾄﾞ ﾎｰｽ ﾟ19
43K5152A 1 CONNECTOR, CABLE ｺﾈｸﾀ ｹｰﾌﾞﾙ NC-2
44K5151A 1 CONNECTOR, CABLE ｺﾈｸﾀ ｹｰﾌﾞﾙ NC-1
45S5027A 1 SOCKET ｿｹｯﾄ 1/2.
47WPI5020 1 HOSE, AIR ﾎｰｽ ｴｱｰ
48K5181A 2 SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X90L
23.1.防音ボックス Noise reduction box(CSPV)
CP-643ME PARTS LIST ver04
23-2
23.1.防音ボックス(CSPV)
23.1.Noise reduction box(CSPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
49K5185A 14 SCREW, C/R ROUND 小ﾈｼﾞ 十穴丸 ﾟ5.8X25L
51H5383A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X20L
52H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
53H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
54H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
55W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
56W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
57W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
59W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
60N1073T NUT, HEX ﾅｯﾄ 六角 M12
61N1089A NUT, HEX ﾅｯﾄ 六角 M8
62N1085A NUT, HEX ﾅｯﾄ 六角 M6
63A4084H 1 ELBOW, MALE AND FEMALE ｴﾙﾎﾞ ｵｽﾒｽ SLC12-000J
64K1141Z 1 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-619
65K11413 1 GUARD, FIN ｶﾞｰﾄﾞ ﾌｨﾝ 109-620
66H3120T 1 PLUG ﾌﾟﾗｸﾞ 489-086L21
67W1022A 5 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
68N1080A 6 NUT, HEX ﾅｯﾄ 六角 M4 P=0.7
69WPV0250 1 BKT BKT
70WPV0260 1 BKT BKT
72CLF9210 1 BKT, GROUNDING BKT ｱｰｽ
73CSPV0090 1 SEAL ｼｰﾙ
74K30161 1 CLIPPER ｸﾘｯﾊﾟ ｼﾞｭﾋﾞﾘｰ2A ･
23.1.防音ボックス Noise reduction box(CSPV)
CP-643ME PARTS LIST ver04
23-3
23.1.防音ボックス(CSPV)
23.1.Noise reduction box(CSPV)
