CP-643ME-04 - 第159页

番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i p t i o n R a t i n g R e m a r k s 9 0 W 1 0 2 3 A W A S H E R , L O C K ﾜ ｯ ｼ ｬ ｽ ﾌ ﾟ ﾘ ﾝ ｸ ﾞ 5 M / M 9 1 W 1 0 2 4 A W A S H…

100%1 / 224
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
49GPZ0090 2 BKT BKT
50CSPZ0124 1 COVER, FRONT ｶﾊﾞｰ ﾌﾛﾝﾄ
51WPZ4531 1 COVER ｶﾊﾞｰ
52MPZ1411 8 HINGE 蝶番
53MPZ1550 1 PLATE ﾌﾟﾚｰﾄ
54MPZ1640 2 PLATE ﾌﾟﾚｰﾄ
56ACSPZ8011 1 COVER ｶﾊﾞｰ CSPZ0111+WWM0210
57T5006B 2 HANDLE 取手 THA-240-7
58GPZ0841 1 PLATE ﾌﾟﾚｰﾄ
59WPZ3020 2 BKT BKT
60MPZ1160 4 PIN ﾋﾟﾝ
61MPZ1150 2 BKT BKT
62H2026A 8 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-8
63T1068A 2 DAMPER ﾀﾞﾝﾊﾟ GS0683255A
64A1004F 2 LEG, RUBBER 脚 ｺﾞﾑ TK-15
65MPZ1325 1 COVER ｶﾊﾞｰ
66A1007T 2 LEG, RUBBER 脚 ｺﾞﾑ TK-2320
67H5273A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X5L
68H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X15L
69H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
70H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L
71H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
72H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
73H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
74H5307A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X40L
75H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
76H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
78H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
80H5304A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X25L
81K5183A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X6L
82. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X8L
83. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X8L
84K5207A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X5L
85K51711 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M5X6L
88W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
89W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
30.カバー Cover(CSPZ)
CP-643ME PARTS LIST ver04
30-3
30.カバー(CSPZ)
30.Cover(CSPZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
90W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
91W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
92W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
93W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
94W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
95W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
96N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
100WPZ4080 2 WASHER ﾜｯｼｬ
103CSPZ3121 1 BKT BKT
104MPZ7050 1 NAMEPLATE 銘板
107W4060A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M8X30L
108N1089A NUT, HEX ﾅｯﾄ 六角 M8 P=1.25
109CSPZ0130 2 BKT BKT
110W1001G WASHER ﾜｯｼｬ ﾊﾂｷｻﾞｶﾞﾈ(B)M6
111WPZ2520 4 SEAL ｼｰﾙ
112W1001E WASHER ﾜｯｼｬ ﾊﾂｷｻﾞｶﾞﾈ(B)M4
113K5215C 4 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X12L
114MPZ6220 WASHER ﾜｯｼｬ
115H5417A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M16X55L
116H5419A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M16X70L
117W1029A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 16M/M
118W1058T WASHER, FLAT ﾜｯｼｬ 平 16M/MX3.0X2.8(小形丸)
119WPZ5200 1 SEAL ｼｰﾙ
120CSPZ0142 1 COVER, LOADER ｶﾊﾞｰ ﾛｰﾀﾞｰ X36∼
121H3133T 4 PLUG ﾌﾟﾗｸﾞ TM-96-9 X36∼
30.カバー Cover(CSPZ)
CP-643ME PARTS LIST ver04
30-4
30.カバー(CSPZ)
30.Cover(CSPZ)

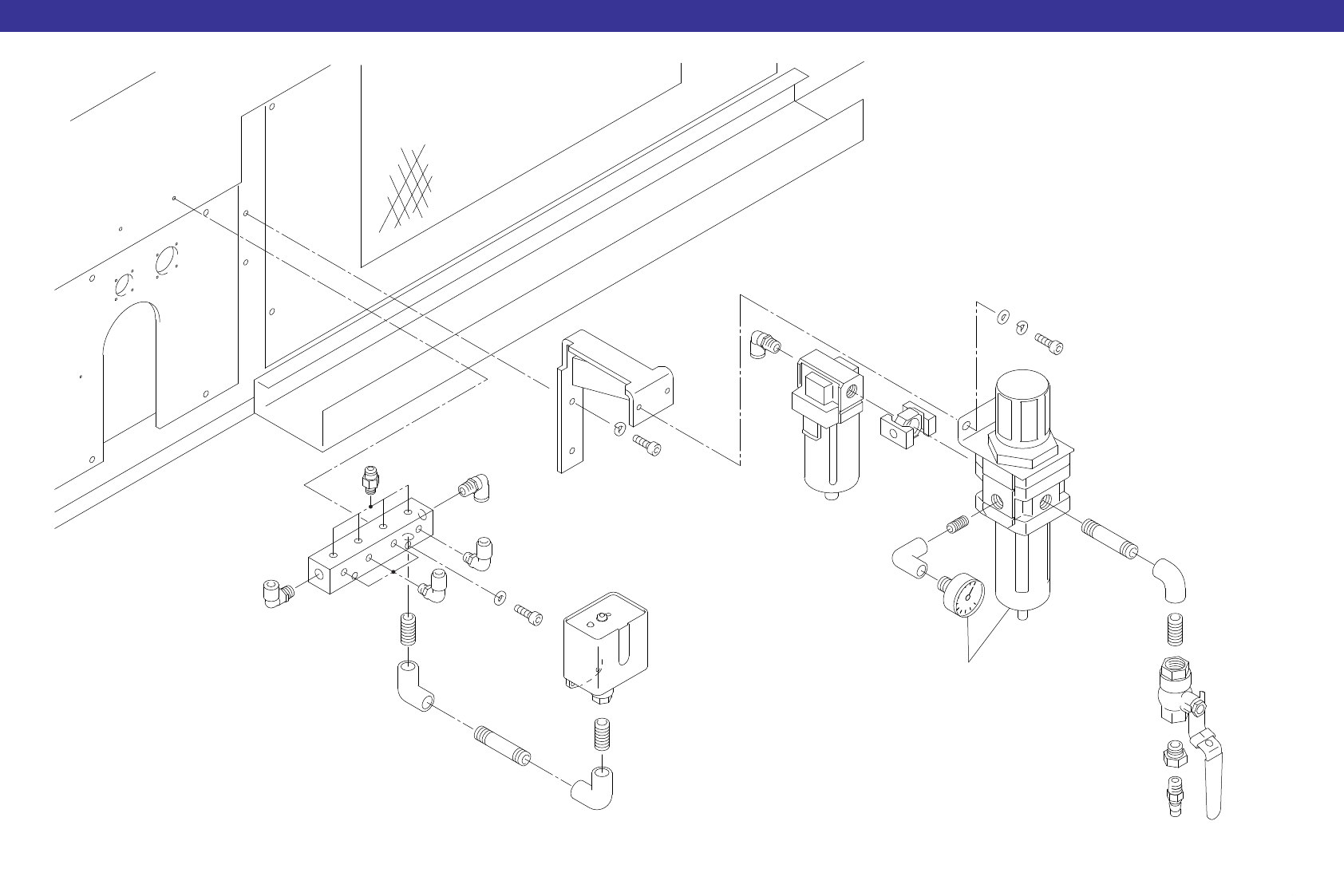

31.エアー機器 Air device(CSPI)
CP-643ME PARTS LIST ver04
31-1
31.エアー機器(CSPI)
31.Air device(CSPI)
