CP-643ME-04 - 第180页
番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i p t i o n R a t i n g R e m a r k s 3 7 W C Y 0 0 4 0 3 4 S P A C E R ｽ ﾍ ﾟ ｰ ｻ 3 8 W C Y 0 0 2 0 1 5 P L A T E , P A R T I T I…
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WCY0020 35 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
2WCY0030 2 SPACER ｽﾍﾟｰｻ
3GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
4GPJ7191 6 NUT ﾅｯﾄ
5GPJ7211 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
6GPJ7200 2 NUT ﾅｯﾄ
7GPJ7252 2 COLLAR ｶﾗｰ
8WCY0020 28 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
9WCY0030 29 SPACER ｽﾍﾟｰｻ
10GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
11GPJ7191 6 NUT ﾅｯﾄ
12GPJ7211 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
13GPJ7200 2 NUT ﾅｯﾄ
14GPJ7252 2 COLLAR ｶﾗｰ
15WCY0020 23 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
16WCY0040 24 SPACER ｽﾍﾟｰｻ
17GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
18GPJ7191 6 NUT ﾅｯﾄ
19GPJ7211 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
20GPJ7200 2 NUT ﾅｯﾄ
21GPJ7262 2 COLLAR ｶﾗｰ
22WCY0020 20 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
23WCY0030 21 SPACER ｽﾍﾟｰｻ
24GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
25GPJ7191 6 NUT ﾅｯﾄ
26GPJ7211 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
27GPJ7200 2 NUT ﾅｯﾄ
28GPJ7252 2 COLLAR ｶﾗｰ
29WCY0040 19 SPACER ｽﾍﾟｰｻ
30WCY0020 17 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
31WCY0030 2 SPACER ｽﾍﾟｰｻ
32GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
33GPJ7191 6 NUT ﾅｯﾄ
34GPJ7211 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
35GPJ7200 2 NUT ﾅｯﾄ
36GPJ7262 2 COLLAR ｶﾗｰ
35.フィーダラック Feeder rack(WCY)
CP-643ME PARTS LIST ver04
35-2
35.フィーダラック(WCY)
35.Feeder rack(WCY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
37WCY0040 34 SPACER ｽﾍﾟｰｻ
38WCY0020 15 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
39WCY0030 14 SPACER ｽﾍﾟｰｻ
40GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
41GPJ7191 6 NUT ﾅｯﾄ
42GPJ7211 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
43GPJ7200 2 NUT ﾅｯﾄ
44GPJ7252 2 COLLAR ｶﾗｰ
45WCY0040 32 SPACER ｽﾍﾟｰｻ
46GPJ7262 2 COLLAR ｶﾗｰ ･
35.カートリッジラック Cartridge rack(WCY)
CP-643ME PARTS LIST ver04
35-3
35.カートリッジラック(WCY)
35.Cartridge rack(WCY)

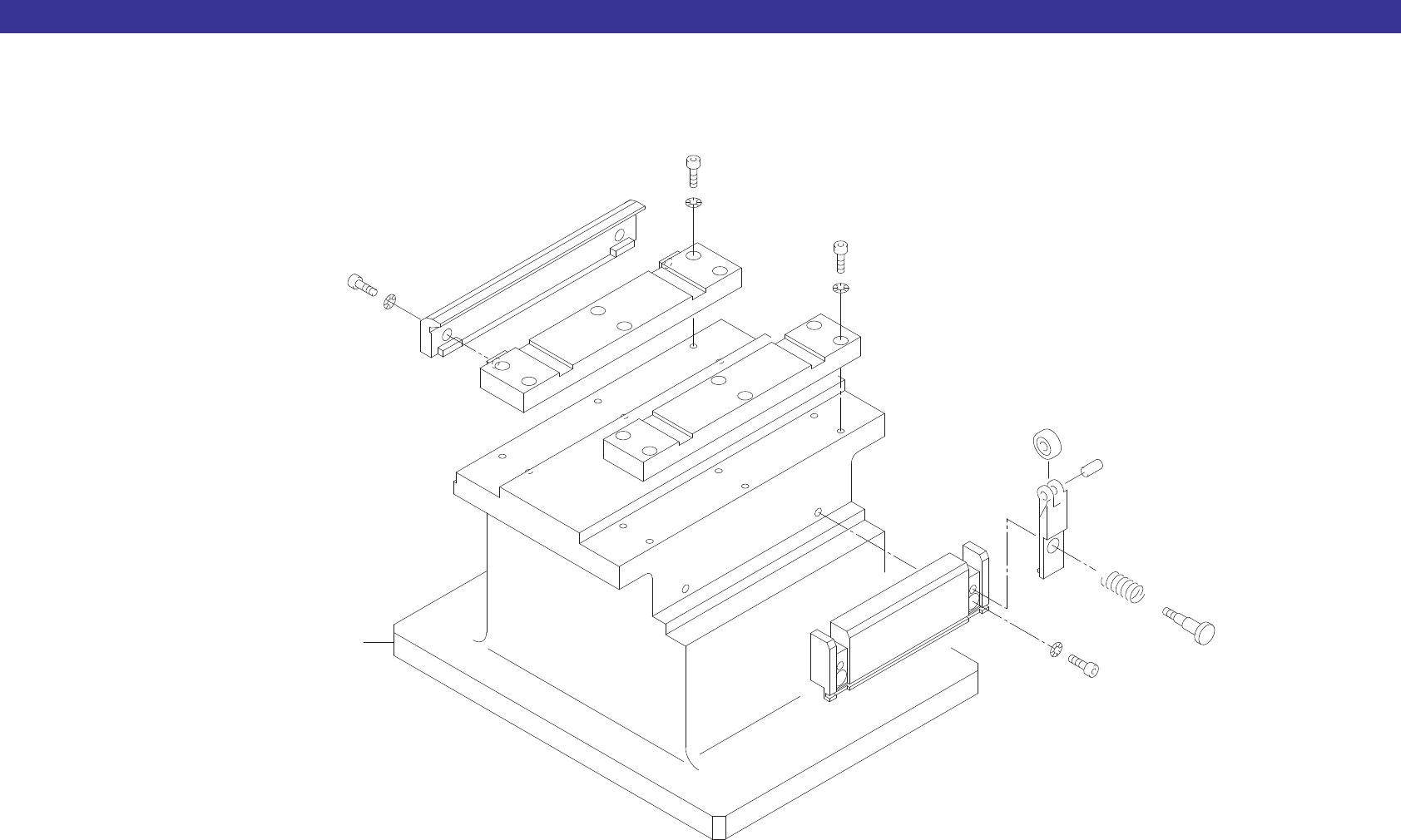

36.リールセット台 Feeder setting jig(WPJ)
CP-643ME PARTS LIST ver04
36-1
36.リールセット台(WPJ)
36.Feeder setting jig(WPJ)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
x2.5
1
14
11
4
16
13
3
16
13
2
5
9
6
10
7
8
15
12
