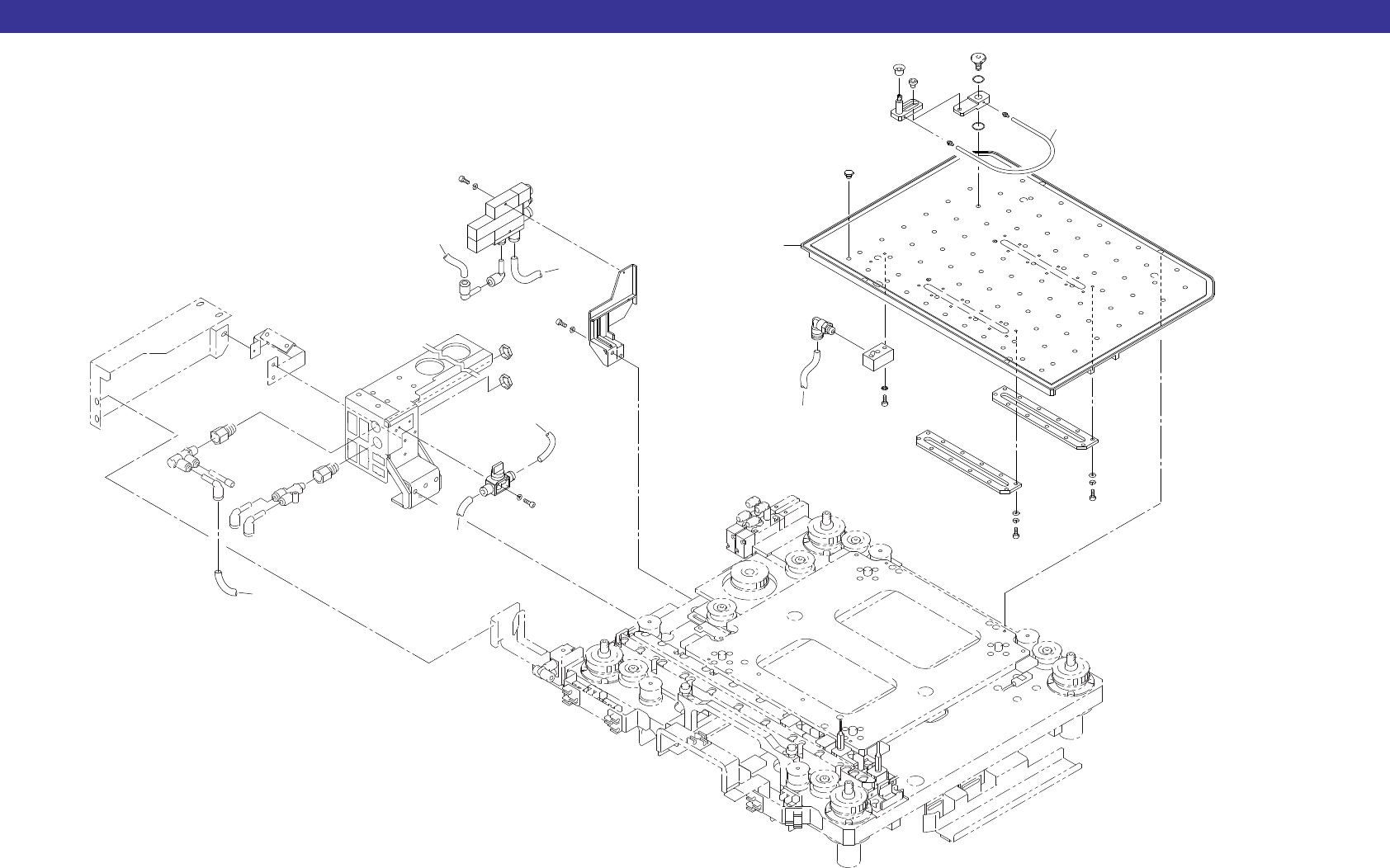

39.1.バキュームバックアップ Vacuum back up(Option)(CSSZ)
CP-643ME PARTS LIST ver04
39-1
39.1.バキュームバックアップ(ｵﾌﾟｼｮﾝ)(CSSZ)
39.1.Vacuum back up(Option)(CSSZ)
Ref.33-7
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
B
139
26
0.5 1 2
x6
(∼CX115)
(For machines using mark referencing)
A
A
B
B
C
C
ACSSZ8014
28
28
5
5
5
（マーク基準のみ対応の機械用）
27
28
23
23
1
27
29
25
27
29
32
32
8
14
22
14
13
12
9
33
35
35
34
34
3
11
10
2
24
21
20
19
33
18
16
26
17
16
15
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CSSY0322 1 BKT BKT
2WSY4492 1 HOLDER ﾎﾙﾀﾞ
3CSSZ2130 1 BKT BKT
5Y3079H 3 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2L06-99
8H1037E 1 VALVE, MANUAL ﾊﾞﾙﾌﾞ 手動 HV6-6
9H1006T 1
GENERATOR, VACUUM
発生器 真空         
VDBL12P8-06-SA
10H1189A 10
PAD
ﾊﾟｯﾄ VP-15RS
11S2173B 1
JOINT, ONE-TOUCH
ｼﾞｮｲﾝﾄ ﾜﾝﾀｯﾁ TL8-01
12A4106S 10 X RING X ﾘﾝｸﾞ X013
13A4106T 10 X RING X ﾘﾝｸﾞ X014
14A4067H 20
ELBOW
ｴﾙﾎﾞ M-3AU-4
15WSZ5102 10 BOLT ﾎﾞﾙﾄ
16WSZ5180 2 PLATE ﾌﾟﾚｰﾄ
17WSZ5191 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
18WSZ5201 1 PLATE ﾌﾟﾚｰﾄ
19WSZ5243 10 LEVER ﾚﾊﾞｰ
20WSZ5250 10 BOLT ﾎﾞﾙﾄ
21WSZ5261 10 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ
22WSZ5280 10 TUBE ﾁｭｰﾌﾞ
23CSSZ2170 1
TUBE
ﾁｭｰﾌﾞ
24PPT1490 88 PLUG ﾌﾟﾗｸﾞ
25H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
26W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
27H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
28W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
29W1041A
WASHER, FLAT
ﾜｯｼｬ 平         
4M/MX0.8X9
30H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
31W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
32H5279A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X20L
33W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
34CSSZ2150 1 TUBE ﾁｭｰﾌﾞ
35CSSZ2140 1 TUBE ﾁｭｰﾌﾞ
39.1.バキュームバックアップ Vacuum back up(Option)(CSSZ)
CP-643ME PARTS LIST ver04
39-2
39.1.バキュームバックアップ(ｵﾌﾟｼｮﾝ)(CSSZ)
39.1.Vacuum back up(Option)(CSSZ)
39.2.バキュームバックアップ Vacuum back up(Option)(CSSZ)
CP-643ME PARTS LIST ver04
39-3
39.2.バキュームバックアップ(ｵﾌﾟｼｮﾝ)(CSSZ)
39.2.Vacuum back up(Option)(CSSZ)
Ref.33-7
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
0.5 1 2
x6
3
3
3
2
21
21
26
26
25
26
25
27
24
25
27
28
28
6
12
20
12
11
10
7
29
9
8
22
19
18
17
29
1
16
14
23
15
14
13
C
B
B
C
A
30
A
30
31
31
(CX116∼)
(For machines using pin and/or mark referencing)
ACSSZ8025
（ピン､マーク基準対応の機械用）
