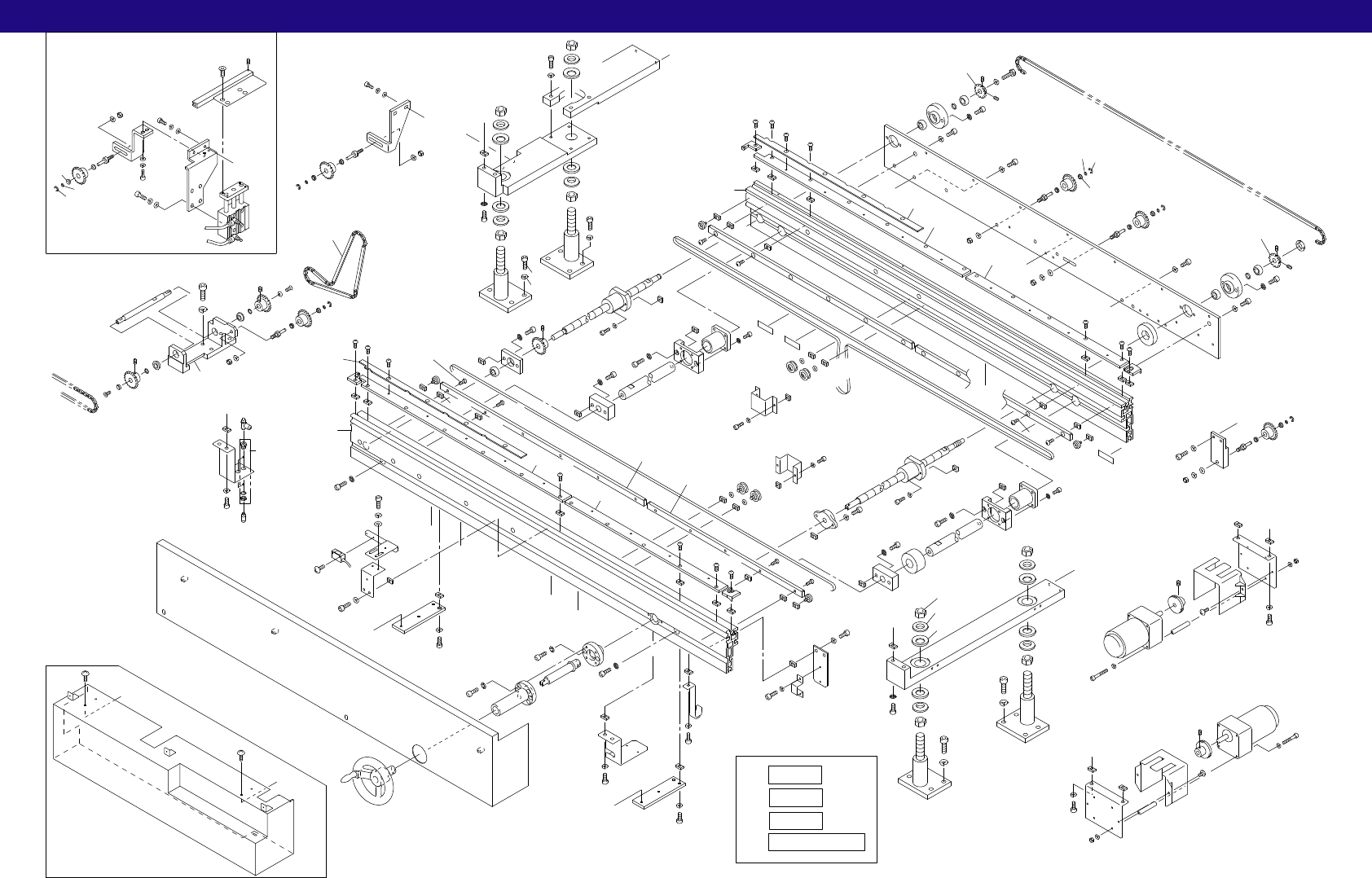

40.1.インコンベア(逆流れ)In conveyor(Right-to-left board flow)(Option)(CSQC)
CP-643ME PARTS LIST ver04
40-1
40.1.インコンベア(逆流れ)(Option)(CSQC)
40.1.In conveyor(Right-to-left board flow)(Option)(CSQC)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
PULLEY ASSY
MQC-1061
PULLEY ASSY
MQC-1290
RUBBER BELT
CSQC-3160
CORROIE DE CAOUTCHOUC
CSQC-3160
157
199
155
180
106
8
9
105
105
157
200
156
160
194
156
160
156
160
194
186
181
可動ストッパ
Movable stopper
(Option)
171
157
126
125
121
121
94
84
M
M
M
M
N
N
N
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
B
A
139
26
x9
156
159
155
185
191
11
96
95
53
105
157
200
53
60
62
62
54
59
97
61
144
178
174
174
176
1
E
J
J
D
B
171
157
193
198
157
171
164
157
206
157
200
206
157
164
157
155
102
121
106
106
63
200
157
42
98
98
58
176
55
35
137
129
123
92
123
123
123
182
168
168
168
168
92
164
88
176
74
198
88
126
157
79
125
121
121
94
126
171
125
79
121
94
106
176
106
176
37
106
65
106
29
176
110
110
176
22
186
106
104
65
108
39
106
176
223
4
110
110
176
106
176
222
126
125
121
121
94
156
164
99
199
105
68
157
C
L
L
87
227
225
163
192
163
192
221
176
157
199
105
212
164
201
105
105
212
164
201
75
210
209
211
208
106
A
G
186
189
200
200
155
186
164
189
168
176
217
216
157
164
199
125
110
73
176
216
200
42
38
106
176
105
176
176
106
5
110
223
2
110
176
106
105
106
176
106
110
36
106
65
176
176
28
108
186
22
106
106
104
63
65
202
123
120
157
119
162
105
119
162
108
108
105
105
217
103
164
103
57
86
85
83
155
69
78
75
70
155
157
201
172
219
220
12
220
172
219
158
204
172
12
158
204
172
219
220
220
219
172
219
220
204
12
220
172
219
158
172
219
220
131
C
D
A
B
G
E
157
171
156
160
164
157
203
158
155
157
155
199
155
155
121
152
105
162
157
105
107
82
107
138
56
93
99
181
181
127
127
169
169
124
124
122
122
100
94
139
121
125
126
93
191
133
202
132
193
126
125
121
121
94
157
84
204
12
220
172
219
105
105
169
205
116
118
205
118
116
169
170
157
82
81
81
203
199
76
76
173
173
71
71
64
43
226
66
155
207
105
F
157
199
224
186
66
64
43
226
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CSQC0041 1 PLATE ﾌﾟﾚｰﾄ
2CSQC0051 1 PLATE ﾌﾟﾚｰﾄ
4CSQC0132 1 STOPPER ｽﾄｯﾊﾟ
5CSQC0142 1 STOPPER ｽﾄｯﾊﾟ
8MQC1480 1 PLATE ﾌﾟﾚｰﾄ
9MQC1490 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
10CSQC7750 1 COVER ｶﾊﾞｰ
11CSQC7760 1 COVER ｶﾊﾞｰ
12CSQC1200 4 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
22CSQC0511 2 COVER, BELT ｶﾊﾞｰ ﾍﾞﾙﾄ
28CSQC0680 1 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
29CSQC0690 1 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
35CSQC2582 1 PLATE ﾌﾟﾚｰﾄ
36CSQC3110 1 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
37CSQC3120 1 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
38CSQC3130 1 PLATE ﾌﾟﾚｰﾄ
39CSQC3140 1 PLATE ﾌﾟﾚｰﾄ
42CSQC3160 2 BELT ﾍﾞﾙﾄ
43CSQC3180 1 NAMEPLATE 銘板
53CSQC7460 2 HOLDER 受け
54CSQC7840 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ
55CSQC2600 1 STOPPER ｽﾄｯﾊﾟ
56CSQC2331 1 BKT BKT
57CSQC3310 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
58CSQC3320 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
59CSQC7940 1 STOPPER ｽﾄｯﾊﾟ
60CSQC7960 1 BKT BKT
61CSQC7970 1 BKT BKT
62CSQC8150 2 TUBE ﾁｭｰﾌﾞ
63MQC1061 4 PULLEY ﾌﾟｰﾘ
64MQC1073 1 SEAL ｼｰﾙ
65MQC1292 4 PULLEY ﾌﾟｰﾘ
66MQC1300 1 SEAL ｼｰﾙ
68MQC1430 1 BKT BKT
69MQC3113 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
70MQC3123 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
40.1.インコンベア(逆流れ)In conveyor(Right-to-left board flow)(Option)(CSQC)
CP-643ME PARTS LIST ver04
40-2
40.1.インコンベア(逆流れ)(Option)(CSQC)
40.1.In conveyor(Right-to-left board flow)(Option)(CSQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
71MQC3293 2 COVER ｶﾊﾞｰ
73MQC3313 1 GUIDE ｶﾞｲﾄﾞ
74MQC3323 1 GUIDE ｶﾞｲﾄﾞ
75CSQC1050 2 SHAFT ｼｬﾌﾄ
76MQC3421 2 BKT BKT
78MQC3451 1 HOLDER ﾎﾙﾀﾞ
79MQC3461 2 SHAFT ｼｬﾌﾄ
81MQC3501 2 PULLEY ﾌﾟｰﾘ
82MQC3901 8 SPACER ｽﾍﾟｰｻ
83CSQC2590 1 STOPPER ｽﾄｯﾊﾟ
84MQC4130 1 SHAFT ｼｬﾌﾄ
85AJQC3941 1 HANDLE ﾊﾝﾄﾞﾙ
86CLC3212 1 HOOK ﾌｯｸ
87CSQC7251 1 BKT BKT
88CLC9051 25 HOLDER ﾎﾙﾀﾞ
92GVC0141 2 COLLAR ｶﾗｰ
93GVC0320 2 COLLAR ｶﾗｰ
94GVC0350 5 COLLAR ｶﾗｰ
95CSQC1393 1 BKT BKT
96CSQC5792 1 BKT, SENSOR BKT ｾﾝｻ
97H2048A 1 PIN, SPRING ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 3ﾟX10L
98GVC2262 2 SPROCKET ｽﾌﾟﾛｹｯﾄ
99GVC2311 2 SHAFT ｼｬﾌﾄ
100GVC2320 1 SHAFT ｼｬﾌﾄ
102CSQC2800 1 PLATE ﾌﾟﾚｰﾄ
103CSQC1071 2 HOLDER ﾎﾙﾀﾞ
104IQC6041 4 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
105IQC6062 27 NUT ﾅｯﾄ
106IQC6072 52 NUT ﾅｯﾄ
107IQC6291 4 NUT ﾅｯﾄ
108JQC3672 16
NUT, SQUARE
ﾅｯﾄ 四角
110IQC6301 8 NUT ﾅｯﾄ
116M5017H 2 MOTOR, INDUCTION ﾓｰﾀ ｲﾝﾀﾞｸｼｮﾝ 21K6RGN-A-K1
118H4006A 2
HEAD, GEAR
ﾍｯﾄﾞ ｷﾞﾔ 2GN-7.5K
119H4429M 2
BEARING, BALL
ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LMK20UU
120H4123A 1
BEARING
ﾍﾞｱﾘﾝｸﾞ UFL000
40.1.インコンベア(逆流れ)In conveyor(Right-to-left board flow)(Option)(CSQC)
CP-643ME PARTS LIST ver04
40-3
40.1.インコンベア(逆流れ)(Option)(CSQC)
40.1.In conveyor(Right-to-left board flow)(Option)(CSQC)
