CP-643ME-04 - 第208页

番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i p t i o n R a t i n g R e m a r k s 1 8 2 C S Q C 1 3 7 1 1 P L A T E , G U I D E ﾌ ﾟ ﾚ ｰ ﾄ ｶ ﾞ ｲ ﾄ ﾞ 1 8 3 K 5 2 5 6 4 S C R E…

100%1 / 224
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
131W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
132W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H
136N4015A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X4L
137N4027A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X5L
138N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
139N1082A
NUT, HEX
ﾅｯﾄ 六角         
M5 P=0.8
140N1085A
NUT, HEX
ﾅｯﾄ 六角         
M6 P=1.0
141CSQC1230
NUT, HEX
ﾅｯﾄ 六角    
142K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L
144K5261A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M5X10L
145K5178T
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M3X12L
146K5214A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M5X8L
149K5359H
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M4X10L
150H5181A
BOLT, HEX
ﾎﾞﾙﾄ 六角         
M6X12L
152H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
153H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
156H5291A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X18L
158H5296X
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X90L
159H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
163H5320A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X10L
164H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
165H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L
166H5323A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X18L
167H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X20L
168H5330A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X40L
169H5342A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X25L
170W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
171CSQC1190 1 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
172CSQC1181 1 SPACER ｽﾍﾟｰｻ
173CSQC1060 2 BLOCK ﾌﾞﾛｯｸ
175H5309A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X50L
176.
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X18L
177W1014A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-H
179CSQC1210 8 WASHER, SPHERICAL ﾜｯｼｬ 球面      
180CSQC1220 8 WASHER, SPHERICAL ﾜｯｼｬ 球面   
181CSQC1361 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
41.1.アウトコンベア(逆流れ)Out conveyor(Right-to-left board flow)(Option)(CSQC)
41-4
41.1.アウトコンベア(逆流れ)(Option)(CSQC)
41.1.Out conveyor(Right-to-left board flow)(Option)(CSQC)
CP-643ME PARTS LIST ver04
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
182CSQC1371 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
183K52564
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X5L
184CSQC1393 1 BKT BKT X64∼
185CSQC1400 1 BKT, SENSOR BKT, ｾﾝｻ
186CSQC3090 1 NAMEPLATE 銘板 French
187CSQC7500 1 NUT ﾅｯﾄ X64∼
41.1.アウトコンベア(逆流れ)Out conveyor(Right-to-left board flow)(Option)(CSQC)
41-5
41.1.アウトコンベア(逆流れ)(Option)(CSQC)
41.1.Out conveyor(Right-to-left board flow)(Option)(CSQC)
CP-643ME PARTS LIST ver04

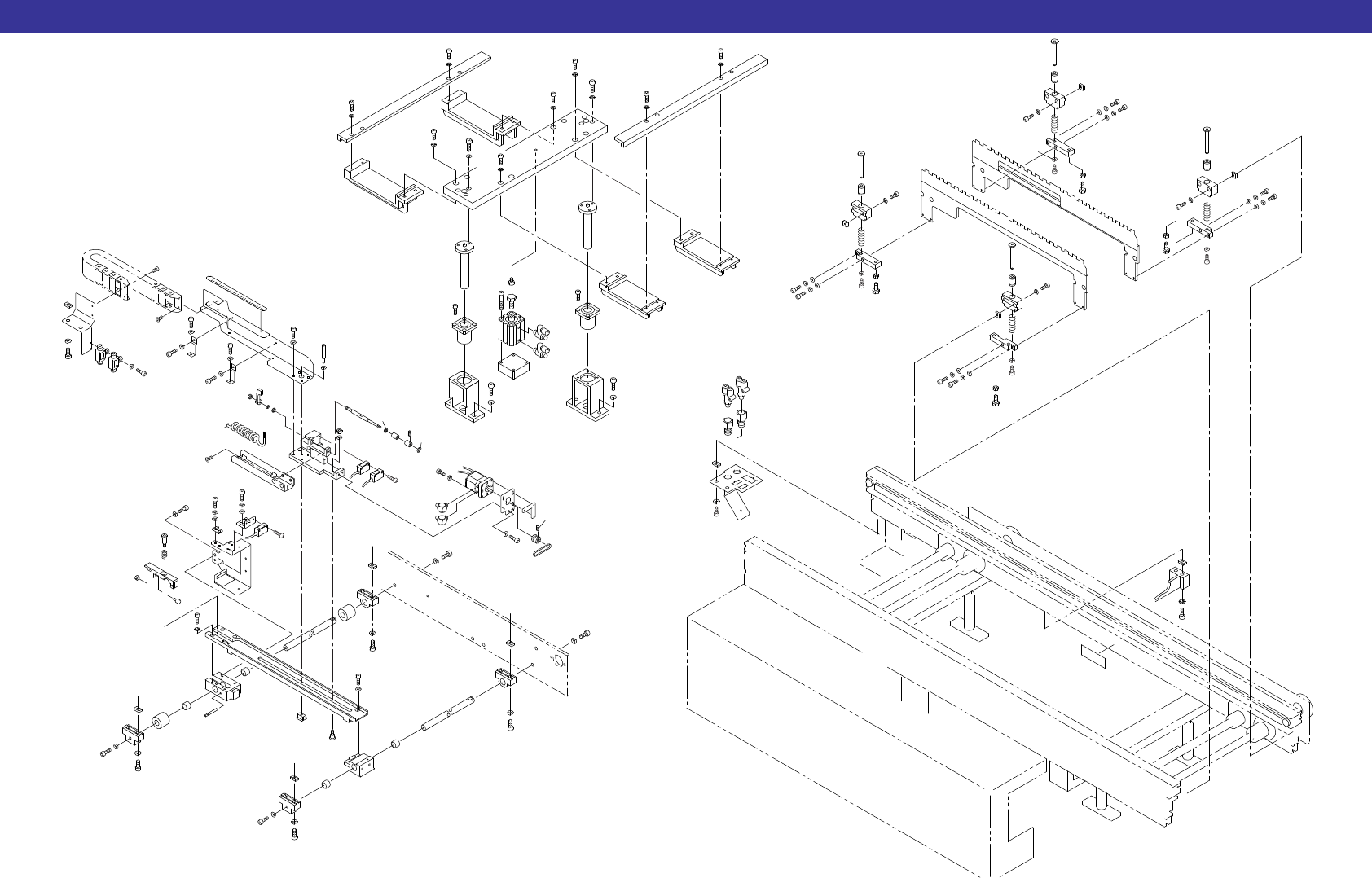

41.2.アウトコンベア(逆流れ)Out conveyor(Right-to-left board flow)(Option)(CSQC)
CP-643ME PARTS LIST ver04
41-6
41.2.アウトコンベア(逆流れ)(Option)(CSQC)
41.2.Out conveyor(Right-to-left board flow)(Option)(CSQC)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
1
2
1
2
1
2
3
6
8
8
12
17
13
14
16
26
15
21
22
24
25
23
23
28
31
29
30
27
32
34
33
34
35
36
37
38
39
42
42
43
44
45
46
49
68
67
65
66
71
70
76
73
73
78
77
107
77
81
79
80
80
80
80
75
74
72
72
82
82
82
82
82
82
83
83
83
83
83
83
83
83
87
87
87
87
87
87
89
89
89
89
89
88
88
86
86
86
86
83
86
83
86
83
86
83
86
83
86
83
86
83
86
85
85
85
85
85
88
85
85
85
84
84
56
54
57
47
48
55
69
79
91
93
98
98
97
97
97
97
99
98
98
98
98
98
98
90
92
96
95
94
94
94
94
92
58
64
64
64
64
58
58
58
58
59
59
59
59
60
61
62
63
63
63
63
62
62
62
61
58
58
53
50
99
83
99
83
99
100
101
87
101
87
101
87
101
102
102
102
102
100
103
106
108
106
108
109
107
109
109
109
109
110
110
85
110
109
108
85
108
105
105
104
100
100
51
52
39
40
41
32
19
17
18
20
20
20
20
11
9
9
10
10
5
4
7
1
2
13
B
A
139
26
x9
A
B
C
E
E
D
B
D
C
A
