CP-643ME-04 - 第66页

番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i p t i o n R a t i n g R e m a r k s 4 8 R 1 0 2 0 C 4 L A M P ﾗ ﾝ ﾌ ﾟ R Y - 7 8 7 6 - C ･ 1 0 . オプチカルコレクション O p t i c a l c o r…

100%1 / 224
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WGP0014 1 BKT BKT
2WGP0023 1 BKT BKT
3WGP0094 1 PLATE, FIXED ﾌﾟﾚｰﾄ 固定
4WGP0041 1 BKT BKT
5WGP0051 1 BKT BKT
6CSGP0063 1 LIGHT ﾗｲﾄ
7CSGP0050 1 PLATE ﾌﾟﾚｰﾄ
8MPQ0120 1 PLATE ﾌﾟﾚｰﾄ
9CSGP0030 1 BKT BKT
10CSGP0041 1 PLATE ﾌﾟﾚｰﾄ
15K1132M 1 CAMERA, CCD ｶﾒﾗ CCD IK-C41MS
16MPQ0110 2 WASHER ﾜｯｼｬ
17MPQ0101 2 BUSHING ﾌﾞｯｼｭ
19K40128 1 CABLE ｹｰﾌﾞﾙ EXC-505GS
20K1132A 1 CAMERA, CCD ｶﾒﾗCCD IK-C40MS(CCU)
23H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
25H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
26H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
27H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
29H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
30H5304A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X25L
31H5319H BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X8L
32H5325A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X22L
33W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
34W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
35W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
36W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
37W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
38W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
40W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
42CSWZ0130 1 BKT BKT
43K5338D 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1211F-M5-06(ｼﾛ)
44T2063A 1 TUBE ﾁｭｰﾌﾞ TU0604B-20 (3m)
45H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
46W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
47ACSGP8012 CAMERA, CCD ｶﾒﾗ CCD
10.オプチカルコレクション Optical correction(CSGP)
CP-643ME PARTS LIST ver04
10-2
10.オプチカルコレクション(CSGP)
10.Optical correction(CSGP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
48R1020C 4 LAMP ﾗﾝﾌﾟ RY-7876-C ･
10.オプチカルコレクション Optical correction(CSGP)
CP-643ME PARTS LIST ver04
10-3
10.オプチカルコレクション(CSGP)
10.Optical correction(CSGP)

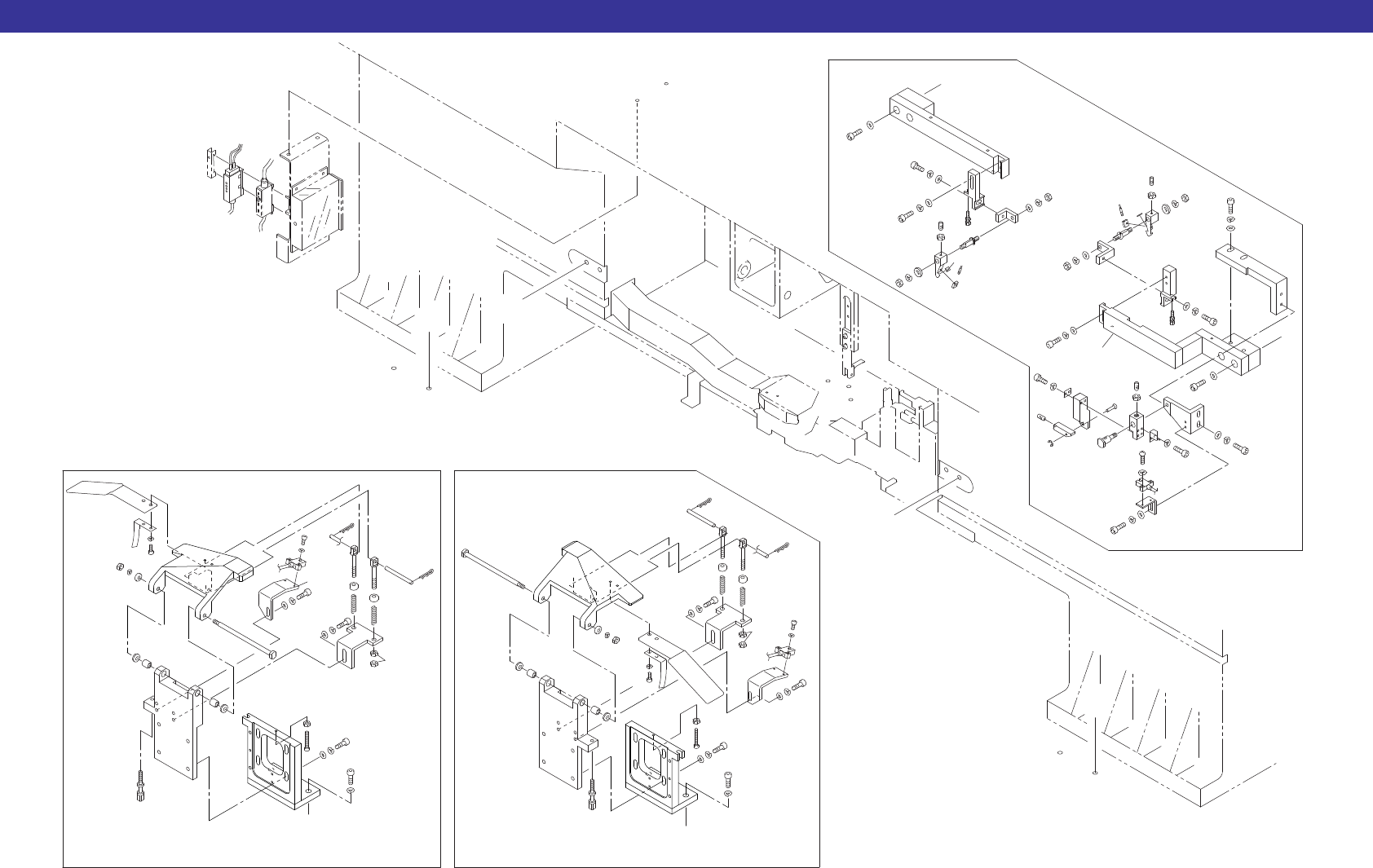

11.フィーダチェックセンサ Feeder check sensor(WGZ)
CP-643ME PARTS LIST ver04
11-1
11.フィーダチェックセンサ(WGZ)
11.Feeder check sensor(WGZ)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
