番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i p t i o n R a t i n g R e m a r k s 7 9 W G Z 1 4 2 1 1 B K T B K T 8 0 W G Z 1 4 3 0 1 H O L D E R ﾎ ﾙ ﾀ ﾞ 8 1 W G Z 1 4 4 0 1…

100%1 / 224
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
40WGZ1380 1 PLATE, SW ﾌﾟﾚｰﾄ SW
41WGZ5032 1 BKT BKT
42WGZ5012 1 PLATE, ARM ﾌﾟﾚｰﾄ ｱｰﾑ
43WGZ1172 1 HOLDER ﾎﾙﾀﾞ
45WGZ1261 1 DOG ﾄﾞｯｸﾞ
46H4401A 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA69Z
47H2025A 4 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-5
48S4040Z 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX406-W3A
49WGZ1070 2 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
51H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
52H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
53H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L
54H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
55H5242A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
56W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
57W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
58WGZ2061 1 BKT BKT
59WGZ2050 1 BKT BKT
60H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
61WGZ2020 1 PLATE, SW ﾌﾟﾚｰﾄ SW
62S4040X 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX306-W2A
63K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
64WGZ2030 1 HOLDER ﾎﾙﾀﾞ
65WGZ2010 1 DOG ﾄﾞｯｸﾞ
66WGZ0370 1 LEVER ﾚﾊﾞｰ
67WGZ2070 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
68WPL0113 1 PIN ﾋﾟﾝ
70H3166H 1 PLUNGER, BALL ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-8
71N1089A NUT ,HEX ﾅｯﾄ 六角 M8 P=1.25
72WGZ1341 1 GUIDE ｶﾞｲﾄﾞ
73WGZ1351 1 GUIDE ｶﾞｲﾄﾞ
74WGZ2120 1 LEVER ﾚﾊﾞｰ
75WGZ2100 1 PIN ﾋﾟﾝ
76N4047A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X10L
77S1021A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-3
78WGZ1370 1 BKT, SENSOR BKT ｾﾝｻ
11.フィーダチェックセンサ Feeder check sensor(WGZ)
CP-643ME PARTS LIST ver04
11-3
11.フィーダチェックセンサ(WGZ)
11.Feeder check sensor(WGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
79WGZ1421 1 BKT BKT
80WGZ1430 1 HOLDER ﾎﾙﾀﾞ
81WGZ1440 1 BKT BKT
82WGZ1400 4 STOPPER ｽﾄｯﾊﾟ
83H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
84H4116T 4 BEARING, THRUST ﾍﾞｱﾘﾝｸﾞ ｽﾗｽﾄ SST-1260 ･
11.フィーダチェックセンサ Feeder check sensor(WGZ)
CP-643ME PARTS LIST ver04
11-4
11.フィーダチェックセンサ(WGZ)
11.Feeder check sensor(WGZ)

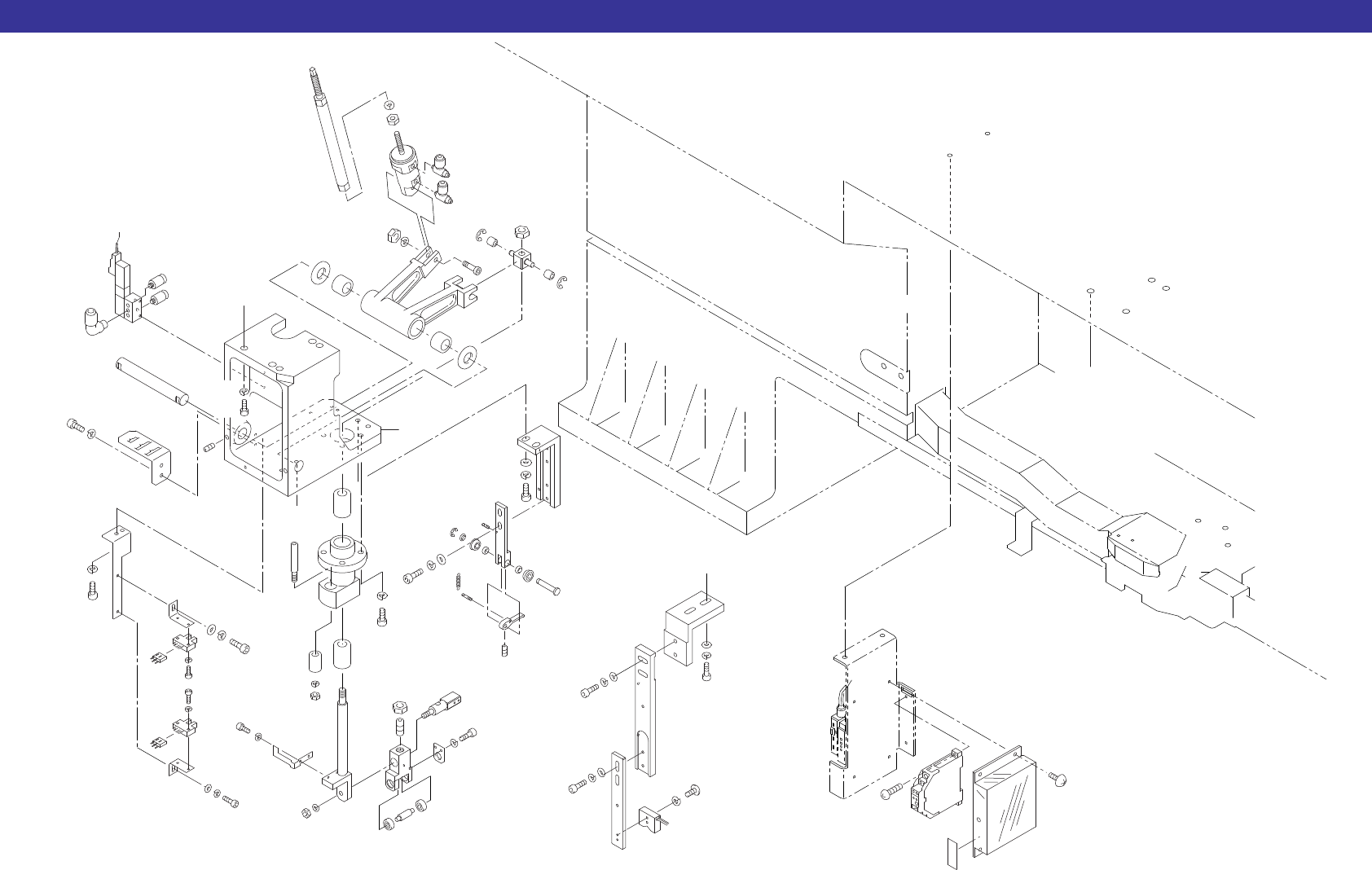

12.第1ｽﾃｰｼｮﾝ(ﾊﾟｰﾂ吸着) Station 1(Parts pick up)(WPL)
CP-643ME PARTS LIST ver04
12-1
12.第1ｽﾃｰｼｮﾝ(ﾊﾟｰﾂ吸着)(WPL)
12.Station 1(Parts pick up)(WPL)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
66
63
74,75,76
64
65
62
45
57
81
46
49
78
61
59
60
58
59
60
55
79
49
46
42
18
20
72
16
30
69
70
71
17
71
70
19
15
43
47
50
14
21
41
46
40
45
37
36
41
46
49
22
41
46
49
22
37
36
45
40
51
47
28
13
28
39
45
12
11
38
45
23
77
27
80
24
51
47
26
25
43
47
8
9
25
42
46
73
33
67
68
3
53
44
48
1
4
31
31
4
2
52
29
35
7
35
29
5
51
47
34
34
32
51
47
6
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
x5.5
B
B
A
A
