Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.3 Méretek és tömeg
111
3.3.1.1 A méretek áttekintése
3

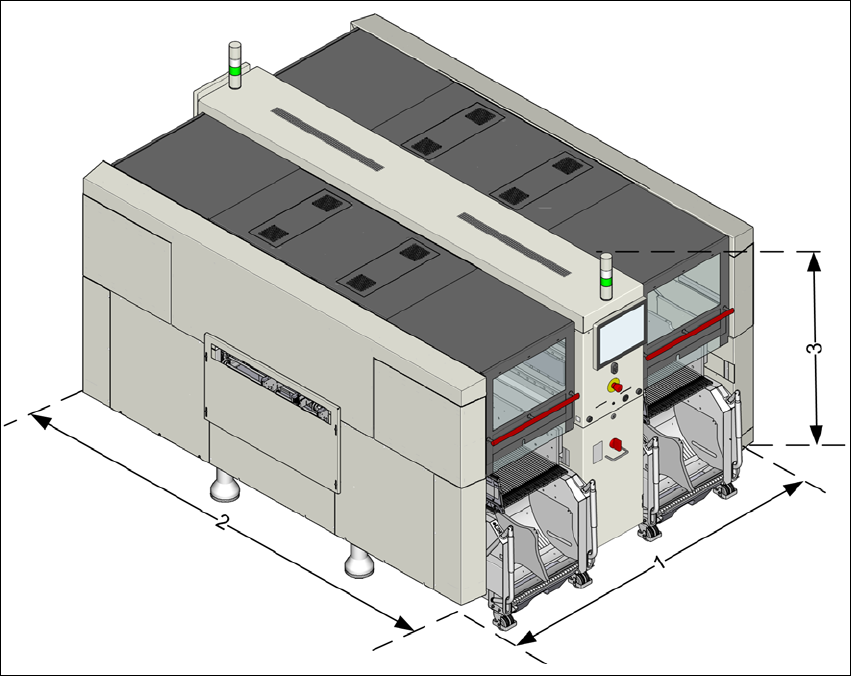

Ábra 3.3 - 1 A méretek áttekintése - Példa SIPLACE X2 S / X3 S / X4 S
Példa:
(1) Hossz = 1948 mm
(2) Szélesség = 2647 mm
(3) Magasság = 1852 mm
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.3 Méretek és tömeg A 713.0 jelű szoftververziótól Kiadás: 11/2019
112
3.3.1.2 A felhajtott védőburkolat magassága
3

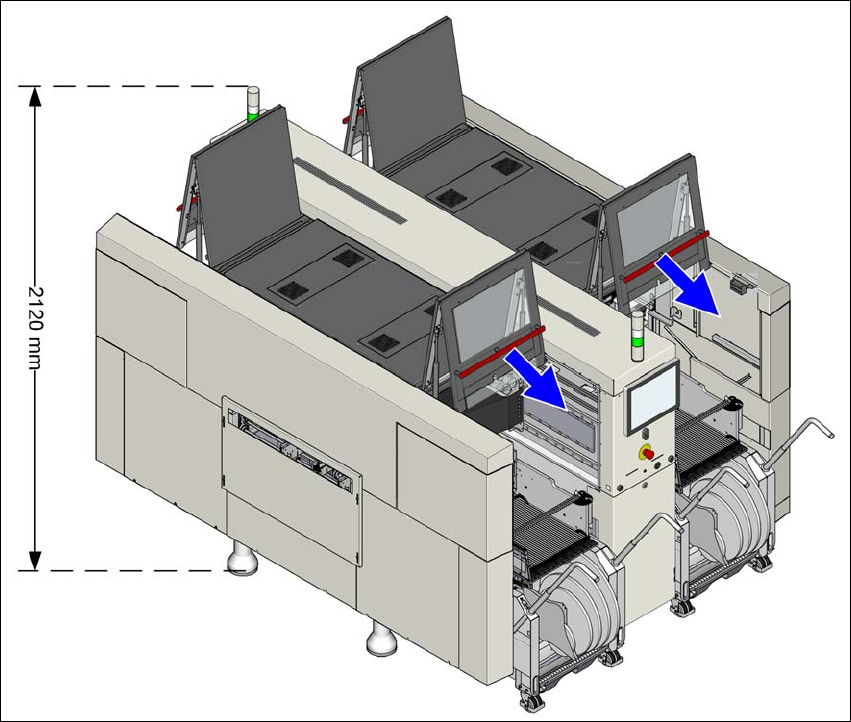

Ábra 3.3 - 2 A felhajtott védőburkolat magassága - méretek mm-ben (példa: SIPLACE X4i S)
A megadott méretek a 950 mm-es max. NYÁK-szállítási magasságra vonatkoznak.
(1) A magasság a beállított NYÁK-szállítási magasság szerint változik
– 900 mm NYÁK-szállítási magasság esetén = 195 mm ± 15 mm
– 930 mm NYÁK-szállítási magasság esetén = 225 mm ± 15 mm
– 950 mm NYÁK-szállítási magasság esetén = 245 mm ± 15 mm
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.3 Méretek és tömeg
113
3.3.2 Az AR-kocsik mozgatási sugara
3

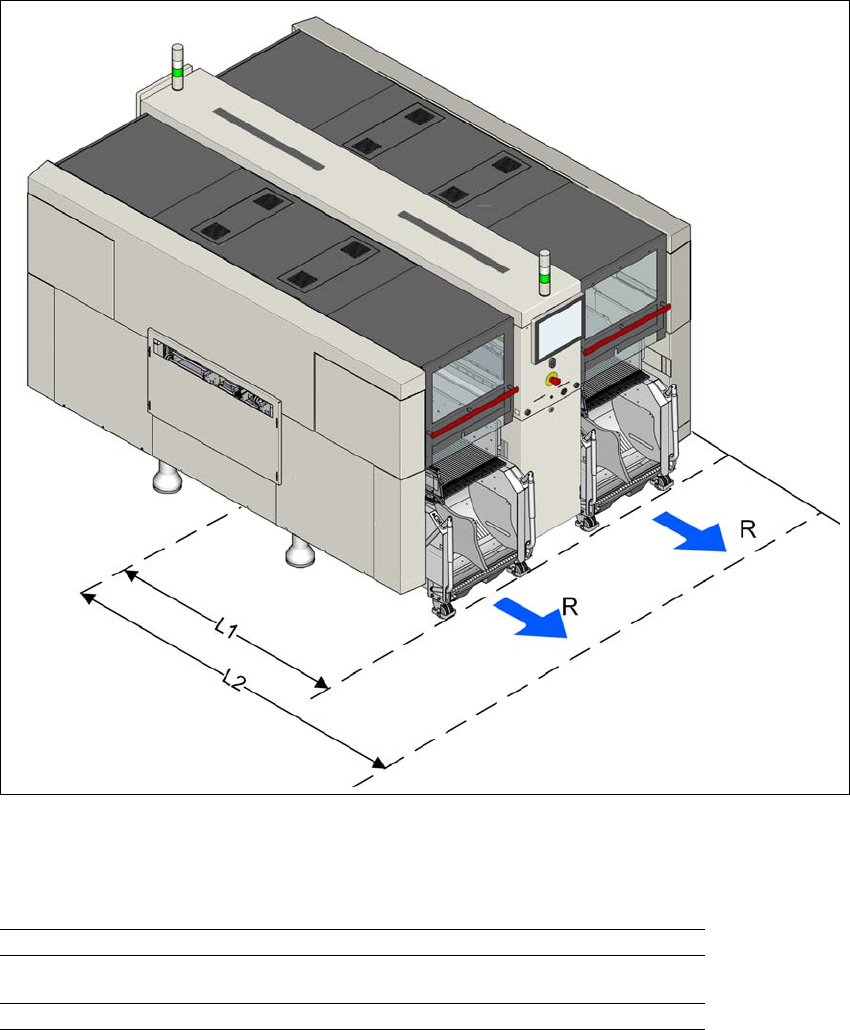

Ábra 3.3 - 3 Az X-Sorozat S beültető automata alkatrészkocsijainak mozgási sugara
Az X-Sorozat S beültető automata alkatrészkocsijainak R mozgatási sugara a következő:
3
3
3
R mozgatási sugár az adott helypozícióban 600 mm
L1 távolság: A gép középvonala és az X alkatrészkocsi
külső pereme között
1470 mm
L2 távolság: Gép közepe a faltól 2070 mm
