3.5.5.7 SIPLACE MultiStar CPP bővített Pick&Place-módban korlátozott forgással
Ebben az üzemmódban a SIPLACE MultiStar CPP a teljes AR-spektrumot be tudja ültetni 01005-
től 50 mm x 40 mm-ig. A nagy alkatrészt utoljára veszi fel, optikailag központosítja és első alkat-
részként ülteti be.
3

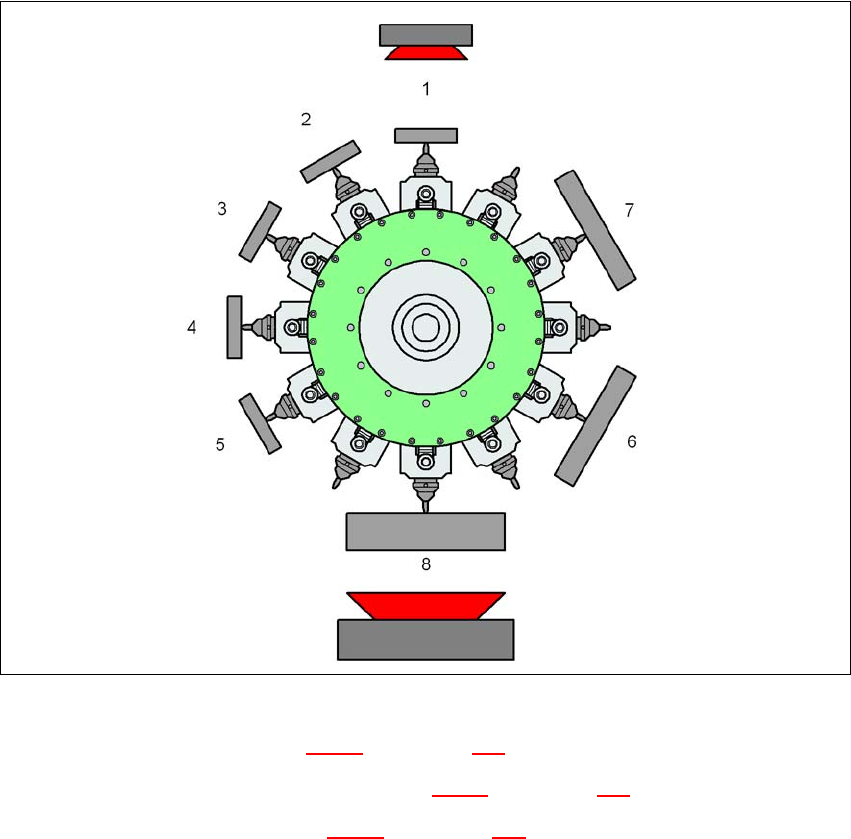

Ábra 3.5 - 10 SIPLACE MultiStar CPP - vegyes üzemmód
K_AR kis alkatrész (lásd 3.5 - 1. táblázat, a 128. oldalon)
M_AR_2 közepes alkatrész, típus: 2 (lásd 3.5 - 1
. táblázat, a 128. oldalon)
G_AR nagy alkatrész (lásd 3.5 - 1
. táblázat, a 128. oldalon)
Típus: 30 AR-kamera, típus: 30
Típus: 33 felállított AR-kamera, típus: 33
1 ... 8 a felvett alkatrészek sorrendje
3
A SIPLACE MultiStar CPP-fej szomszédos szegmensei akkor nem tudják felvenni az M_AR_2 és
a G_AR típusú alkatrészeket, ha ezen alkatrészek átlója hosszabb, mint 39,8 mm.
Típus: 30
K_AR
G_AR
Típus: 33
M_AR_2
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.5 Beültetőfej
133

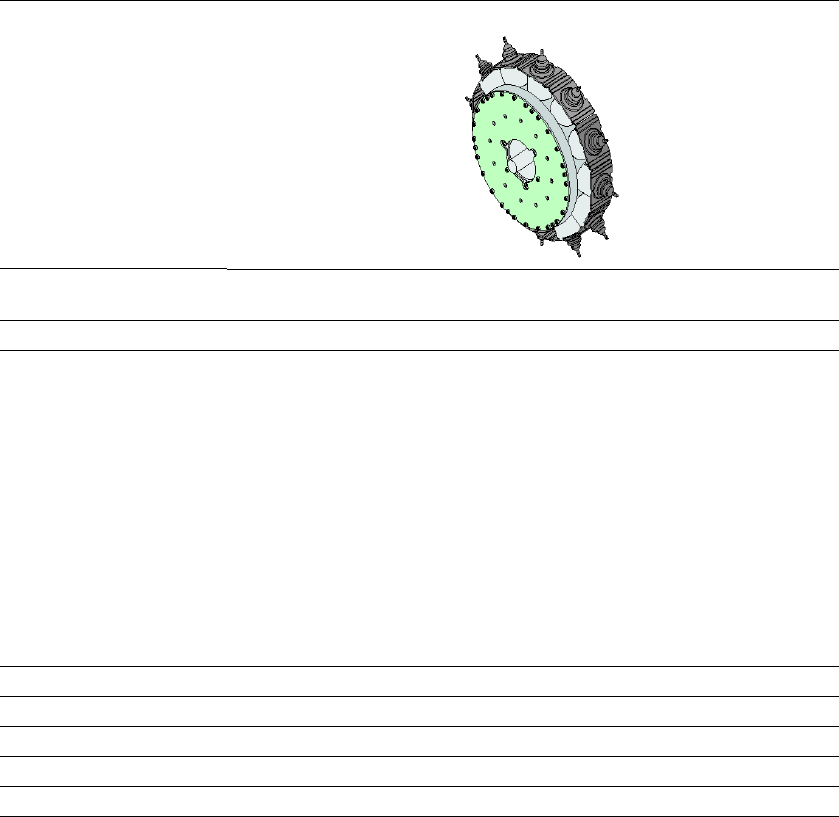

3.5.5.8 Műszaki adatok SIPLACE MultiStar (CPP)
3
SIPLACE MultiStar (CPP)
30-as típusú AR-kamerával 33-as típusú AR-kamerával
(stacioner kamera)
AR-Spektrum
*a
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az
ügyfélspecifikus szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
01005 egészen 27 mm x 27 mm-ig 0402 50 mm x 40 mm-ig
*b
*)b Többszörös mérés esetén egy 69 mm-es átmérő lehetséges (pl. 60 mm x 10 mm).
AR specifikációk
Max. magasság
*c
Max. magasság
*d
Min. lábraszter
Min. lábszélesség
Min. gömbraszter
Min. gömbátmérő
Min. méretek
Max. méretek
Max. tömeg
*)c CPP-fej: alacsony szerelési pozícióba (stacioner AR-kamera nem lehetséges).
*)d CPP-fej: magas szerelési pozícióban.
6,0 mm
8,5 mm
250 µm
100 µm
*e
/ 200 µm
*f
250 µm*
e
/ 350 µm
140 µm*
e
/ 200 µm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
20 g a Pick&Place üzemmódban
*)e < 18 mm x 18 mm AR-hez.
*)f ≥ 18 mm x18 mm AR-hez
15,5 mm
*g
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
20 g a Pick&Place üzemmód-
ban
*)g OSC-csomaggal
Felrakási erő 1,0 - 15 N*
g
1,0 - 15 N*
g
Pipetta típusok 20xx, 28xx 20xx, 28xx
X/Y-pontosság
*h
*)h A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
± 41 µm / 3σ ± 34 µm / 3σ
Szögpontosság ± 0,20° / 3σ
*i
, ± 0,38° / 3 σ
*j
*)i Alkatrészméretek 6 mm x 6 mm és 27 mm x 27 mm között.
*)j Alkatrészméretek 6 mm x 6 mm alatt.
± 0,14° / 3σ
Világítási szintek 5 6
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.5 Beültetőfej A 713.0 jelű szoftververziótól Kiadás: 11/2019
134
3.5.6 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
Ábra 3.5 - 11 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
(1) Pick&Place-Modul 1 (P&P1) - a TwinStar 2 Pick&Place-modulból áll
(2) Pick&Place-modul 2 (P&P2)
(3) DP-tengely
(4) Z-tengely meghajtása
(5) Inkrementális útmérőrendszer a Z-tengely számára
