Üzemeltetési útmutató SIPLACE X-Sorozat S 3 M ű szaki adatok és szerkezeti egységek A 713.0 jel ű szoftververziótól Kiadás: 11/2019 3.5 Beültet ő fej 135 3.5.6.1 T win St ar m ű szaki adatok SIPLACE T winStar 33-as típus…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.5 Beültetőfej A 713.0 jelű szoftververziótól Kiadás: 11/2019
134
3.5.6 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
Ábra 3.5 - 11 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
(1) Pick&Place-Modul 1 (P&P1) - a TwinStar 2 Pick&Place-modulból áll
(2) Pick&Place-modul 2 (P&P2)
(3) DP-tengely
(4) Z-tengely meghajtása
(5) Inkrementális útmérőrendszer a Z-tengely számára
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.5 Beültetőfej
135

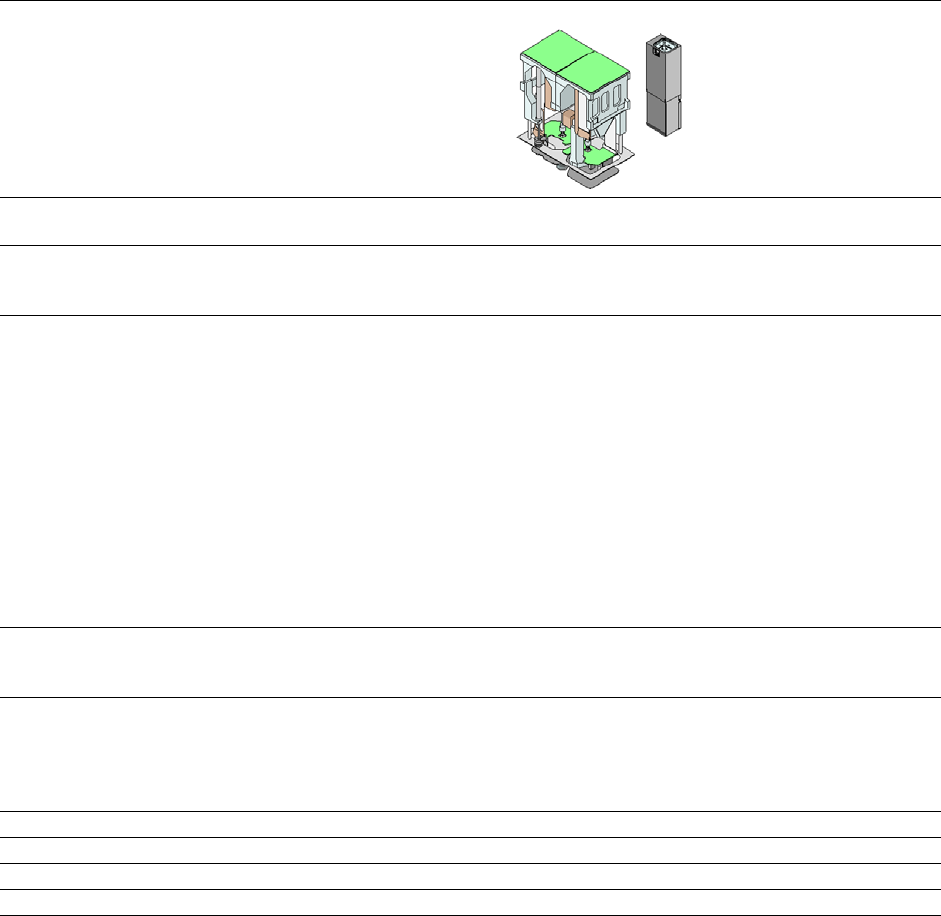

3.5.6.1 Twin Star műszaki adatok
SIPLACE TwinStar
33-as típusú AR-kamerával
(Fine-Pitch kamera)
25-ös típusú AR-kamerával
(Flip-Chip kamera)
AR-Spektrum
*a
0402 ... SO, PLCC, QFP, BGA, különle-
ges alkatrészek, Bare Die, Flip-Chip
0201 ... SO, PLCC, QFP, foglalat, csat-
lakozódugó, BGA, különleges alkatré-
szek, Bare Die, Flip-Chip, Shield
AR specifikációk
*b
max. magasság
min. lábraszter
min. lábszélesség
min. gömb-raszter
min. gömb-átmérő
min. méretek
max. méretek
max. súly
*c
25 mm (magasabbak külön kérésre)
300 µm
150 µm
350 µm
200 µm
1,0mm x 0,5mm
55 mm x 45 mm (egyszeres mérés)
ettől eddig
200 mm x 125 mm (többszörös mérés)
*d
160 g
25 mm (magasabbak külön kérésre)
250 µm
100 µm
140 µm
80 µm
0,6mm x 0,3mm
16 mm x 16 mm (egyszeres mérés)
160 g
Felrakási erő
Standard
OSC-csomaggal
1,0 N - 15 N
2,0 N - 30 N
1,0 N - 15 N
2,0 N - 30 N
Pipetta típusok
*e
5xx (standard)
20xx/28xx + adapter
4xx + adapter
9xx + Adapter
megfogók
5xx (standard)
20xx/28xx + adapter
4xx + adapter
9xx + Adapter
megfogók
Pipettatávolság P&P fejek 70,8 mm 70,8 mm
X/Y-pontosság
*f
± 28 µm / 3σ ± 22 µm / 3σ
Szögpontosság ± 0,05° / 3σ, ± 0,05° / 3σ
Világítási szintek 6 6
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügyfélspecifikus
szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
*)b Ha egy beültető területen belül MultiStar és TwinStar kerülnek kombinálásra, az korlátozza a maximális
alkatrészmagasságot.
*)c Standard pipetták használata esetén.
*)d Az alkatrész-mérettől és alkatrész-beviteltől függően a következő korlátozások érvényesek, amelyeket a SIPLACE Pro
automatikusan figyelembe vesz.
*)e Több, mint 300 különböző pipetta- és 100 megfogótípus, ill. nagyméretű online pipettaadatbank áll rendelkezésre.
*)f A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.6 Portálrendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
136
3.6 Portálrendszer
3.6.1 A SIPLACE X4i S portálok helyzete
3
Ábra 3.6 - 1 A portálok helyzete - SIPLACE X4i S
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) X-tengely, 2. portál
(4) Y-tengely, 3. portál és 4. portál (takarásban)
(5) X-tengely, 3. portál
(6) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(6)
(4)
(2)
(5)
