Üzemeltetési útmutató SIPLACE X-Sorozat S 3 M ű szaki adatok és szerkezeti egységek A 713.0 jel ű szoftververziótól Kiadás: 11/2019 3.6 Portálrendszer 137 3.6.2 A SIPLACE X4 S portálok helyzete 3 Ábra 3.6 - 2 A SIPLACE X…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.6 Portálrendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
136
3.6 Portálrendszer
3.6.1 A SIPLACE X4i S portálok helyzete
3

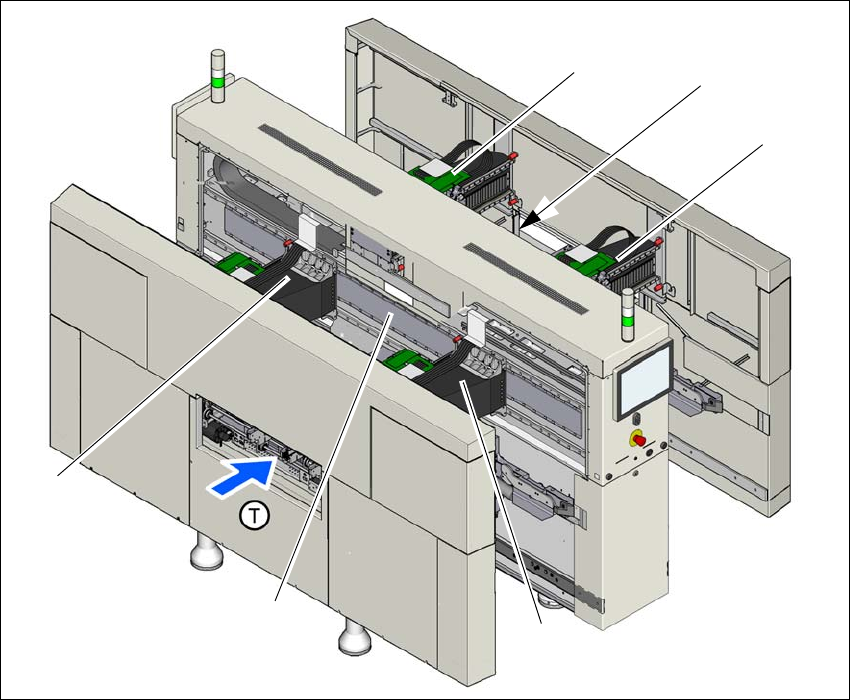

Ábra 3.6 - 1 A portálok helyzete - SIPLACE X4i S
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) X-tengely, 2. portál
(4) Y-tengely, 3. portál és 4. portál (takarásban)
(5) X-tengely, 3. portál
(6) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(6)
(4)
(2)
(5)
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.6 Portálrendszer
137
3.6.2 A SIPLACE X4 S portálok helyzete
3

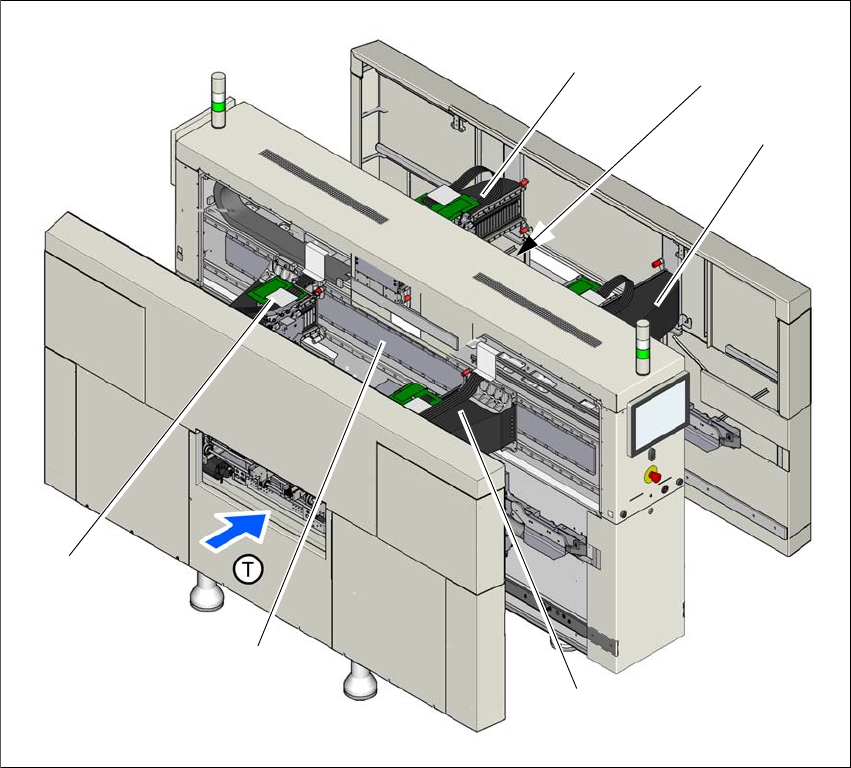

Ábra 3.6 - 2 A SIPLACE X4 S portálok helyzete
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) X-tengely, 2. portál
(4) Y-tengely, 3. portál és 4. portál (takarásban)
(5) X-tengely, 3. portál
(6) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(6)
(4)
(2)
(5)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.6 Portálrendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
138
3.6.3 A SIPLACE X3 S portálok helyzete
3

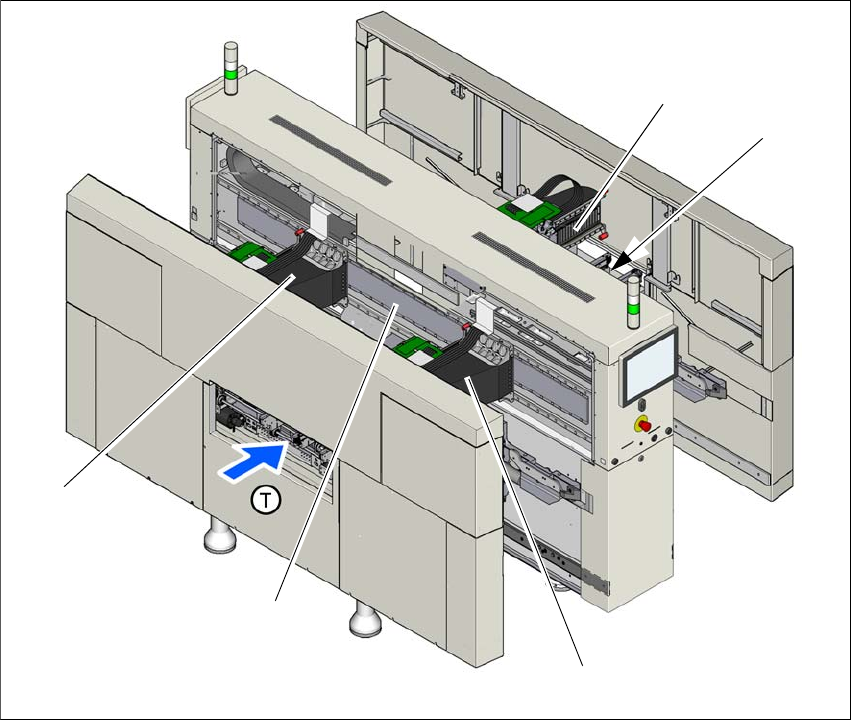

Ábra 3.6 - 3 A SIPLACE X3 S portálok helyzete
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) Y-tengely, 3. portál (rejtett)
(4) X-tengely, 3. portál
(5) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(5)
(3)
(2)
(4)
