00198716-01_UM_X-Serie-S_HU - 第139页
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 M ű szaki adatok és szerkezeti egységek A 713.0 jel ű szoftververziótól Kiadás: 11/2019 3.6 Portálrendszer 139 3.6.4 A SIPLACE X2 S portálok helyzete 3 Ábra 3.6 - 4 A SIPLACE X…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.6 Portálrendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
138
3.6.3 A SIPLACE X3 S portálok helyzete
3
Ábra 3.6 - 3 A SIPLACE X3 S portálok helyzete
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) Y-tengely, 3. portál (rejtett)
(4) X-tengely, 3. portál
(5) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(5)
(3)
(2)
(4)
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.6 Portálrendszer
139
3.6.4 A SIPLACE X2 S portálok helyzete
3
Ábra 3.6 - 4 A SIPLACE X2 S portálok helyzete
(1) Y-tengely, 1. portál
(2) X-tengely, 1. portál
(3) Y-tengely, 2. portál (rejtett)
(4) X-tengely, 2. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(2)
(4)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.6 Portálrendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
140
3.6.5 Az X-tengely felépítése
3

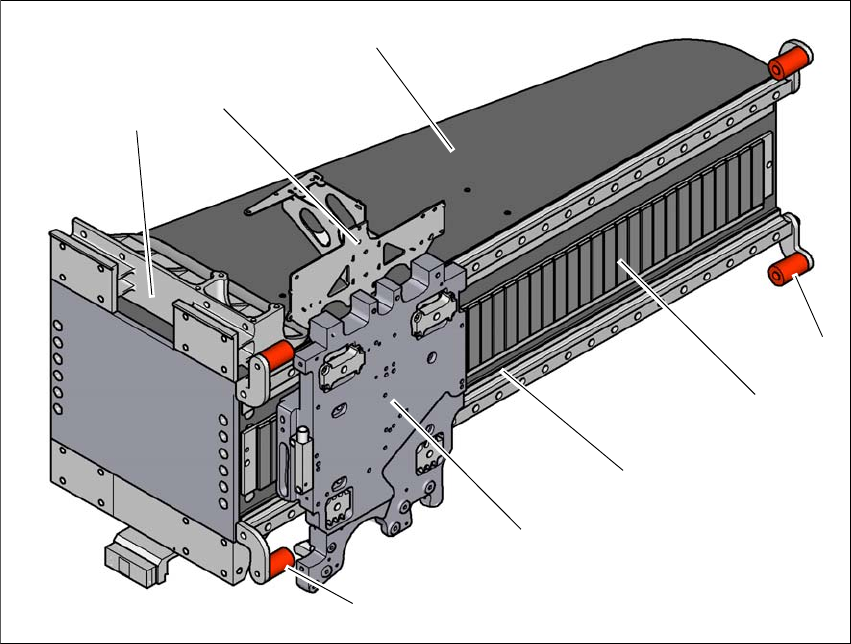

Ábra 3.6 - 5 Az X-tengely felépítése - fejtartó nézet
(1) Fejtartó X-lineáris-motorral (primer rész)
(2) Y-lineáris motor fix csapággyal (primer rész)
(3) Vezetőrendszer permanens mágnessel (az X-lineáris motor szekunder része)
(4) Végütköző (négy darab)
(5) Portálkirakó
(6) Fejpanel tartó
(7) Hosszmérőrendszer
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
