3 M ű szaki adatok és szerkezeti egységek Üzem eltetési útmutató SIPLACE X-Sorozat S 3.6 Portálrendszer A 713.0 jel ű szoftververziótól Kiadás: 11/2019 140 3.6.5 Az X-tengely felépítése 3 Ábra 3.6 - 5 Az X-tengely felépí…
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.6 Portálrendszer
139
3.6.4 A SIPLACE X2 S portálok helyzete
3
Ábra 3.6 - 4 A SIPLACE X2 S portálok helyzete
(1) Y-tengely, 1. portál
(2) X-tengely, 1. portál
(3) Y-tengely, 2. portál (rejtett)
(4) X-tengely, 2. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(2)
(4)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.6 Portálrendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
140
3.6.5 Az X-tengely felépítése
3
Ábra 3.6 - 5 Az X-tengely felépítése - fejtartó nézet
(1) Fejtartó X-lineáris-motorral (primer rész)
(2) Y-lineáris motor fix csapággyal (primer rész)
(3) Vezetőrendszer permanens mágnessel (az X-lineáris motor szekunder része)
(4) Végütköző (négy darab)
(5) Portálkirakó
(6) Fejpanel tartó
(7) Hosszmérőrendszer
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.6 Portálrendszer
141
3.6.6 Az Y-tengely felépítése
3

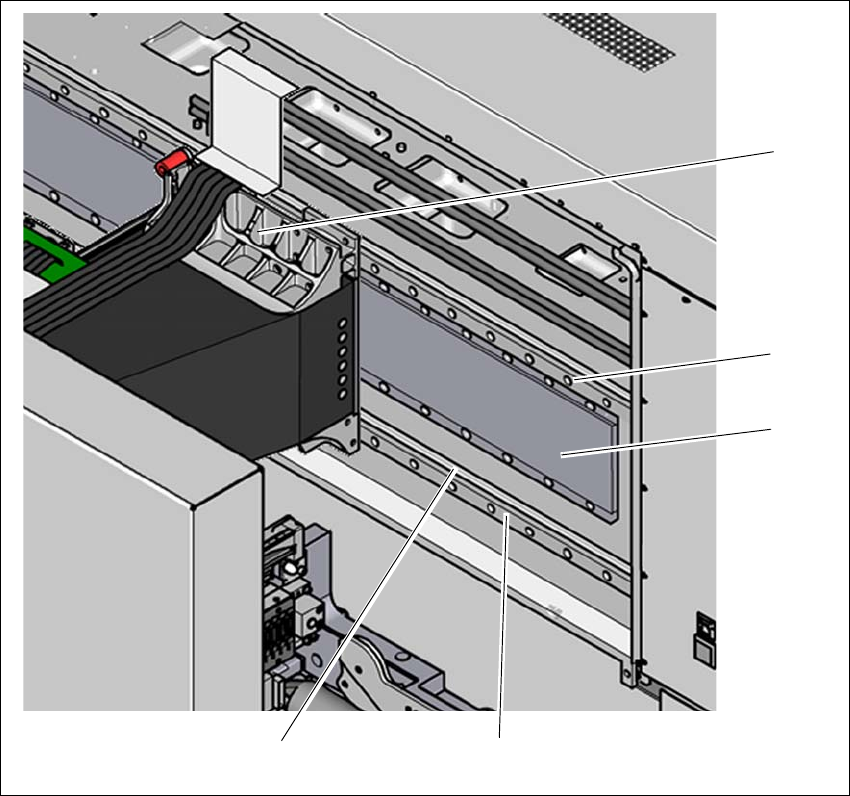

Ábra 3.6 - 6 Az Y-tengely felépítése (példa: SIPLACE X2 S / X3 S / X4 S)
Az Y-tengely lényegében a következő fő alkatrészekből áll:
(1) Y-lineáris motorok (primer rész) az X-tengelyen fix- és laza csapággyal szerelve
(2) Permanens mágnes (az Y-lineáris motor szekunder része)
(3) Lineáris útmérő rendszer
(4) Vezetőrendszer
(1)
(4)
(2)
(3)
(4)
