Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.7 NYÁK szállítórendszer
143
3.7.2 Az egyszeres NYÁK-szállítószalag felépítése
Egyszeres szállításhoz a jobb vagy a bal fix szállítóoldal választható. A fix oldalpanel a specifiká-
ció szerinti pozícióban szerelhető fel.
3

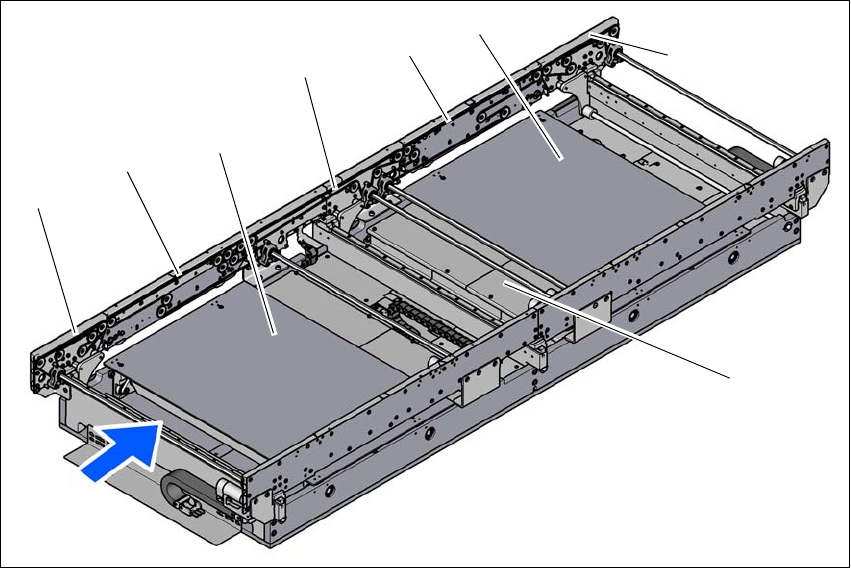

Ábra 3.7 - 1 Az egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szalag
(2) 1. feldolgozási szalag
(3) 1. emelőasztal
(4) Köztes szállító
(5) 2. feldolgozási szalag
(6) 2. emelőasztal
(7) Kimeneti szalag
(8) Szállítóvezérlés (a burkolat alatt)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.7 NYÁK szállítórendszer A 713.0 jelű szoftververziótól Kiadás: 11/2019
144
3.7.3 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. A
dupla szállítószalaghoz is választható a fix bal vagy jobb szállítószalag-oldal. A fix oldalpanel a
specifikáció szerinti pozícióban szerelhető fel. Az igényeknek megfelelően a NYÁK-dupla szállí-
tószalag egyszeres és dupla szállítószalagként is üzemeltethető.
3

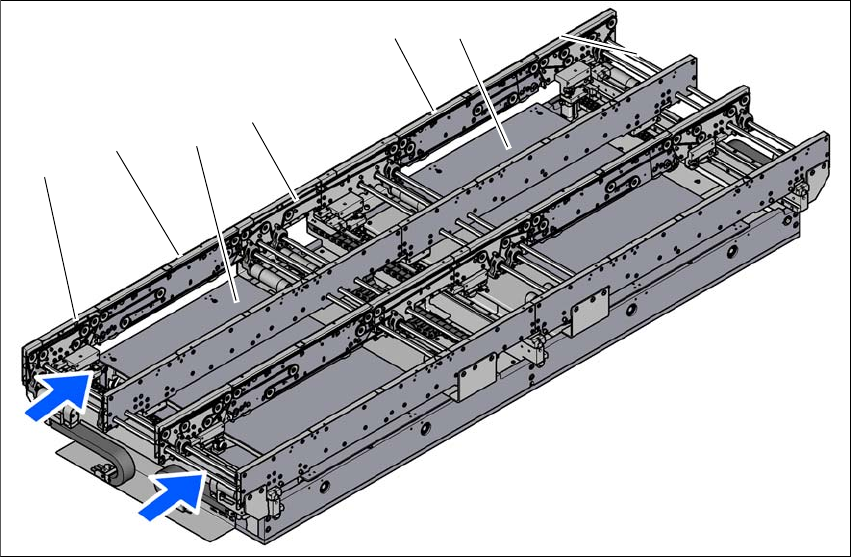

Ábra 3.7 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szalag
(2) 1. feldolgozási szalag
(3) 1. emelőasztal
(4) Köztes szállító
(5) 2. feldolgozási szalag
(6) 2. emelőasztal
(7) Kimeneti szalag
(T1)1-es szállítási nyomvonal
(T2)2-es szállítási nyomvonal
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.7 NYÁK szállítórendszer
145
3.7.3.1 Flexibilis NYÁK dupla szállítószalag - szállítási nyomvonalak és szállítási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.7 - 4
. ábrán, a(z) 146. oldalon).
3.7.3.2 NYÁK-Dupla szállítószalag "egyszeres szállítószalag" üzemmódban
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez teljes egé-
szében össze kell vezetni és ki kell kapcsolni a szállítási nyomvonalat (lásd 3.7 - 3
). Így a szállítási
nyomvonal maximális szélessége 510 mm.
3

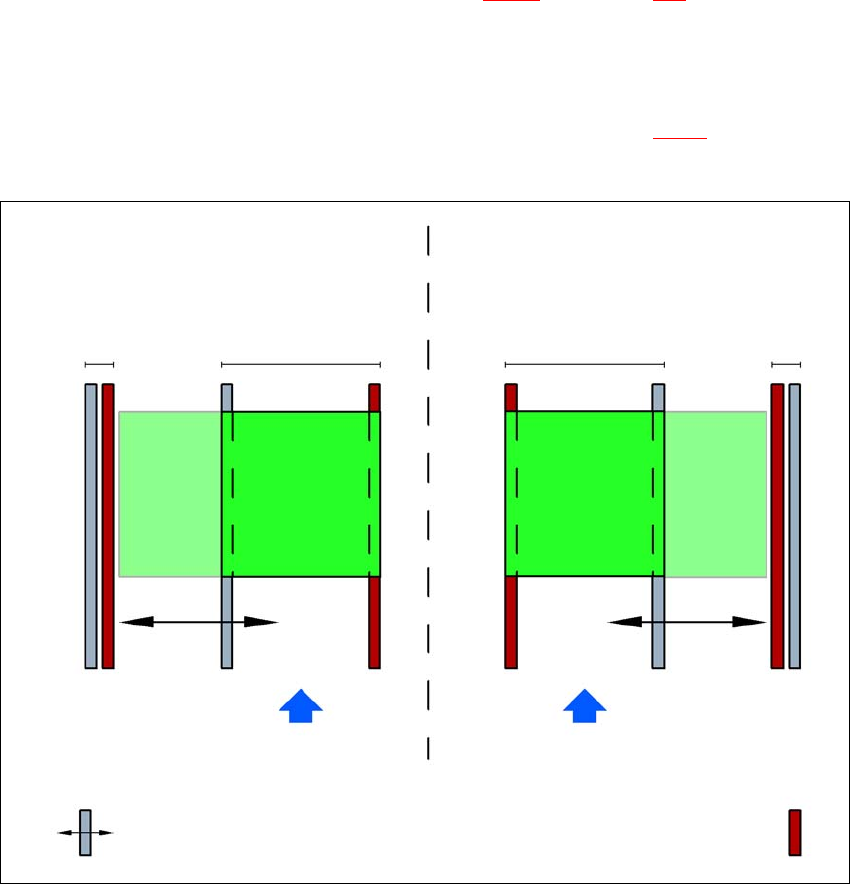

Ábra 3.7 - 3 Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
Dupla szállítószalag szélesített 2. szállítási nyom-
vonallal (fix szállító-oldalpanel balra)
2. szállítási nyom-
vonal inaktív
1-es szállítási nyomvo-
nal
2-es szállítási nyomvo-
nal
1. szállítási nyom-
vonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyom-
vonallal (fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
