UTALÁS

Ez a szoftverfunkció drága alkatrészeknél is igen hasznos.

 Vegye figyelembe a fémpor bázisú kondenzátorokra vonatkozó biztonsági utasításo-

kat is (lásd 2.5.3

szakasz, 69. oldal).

3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S

3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára A 713.0 jelű szoftververziótól Kiadás: 11/2019

154

3.8.1.3 A SIPLACE SmartFeeder X dizájnja

A következő ábrák a SIPLACE SmartFeeder X szállítók dizájnját mutatják be.

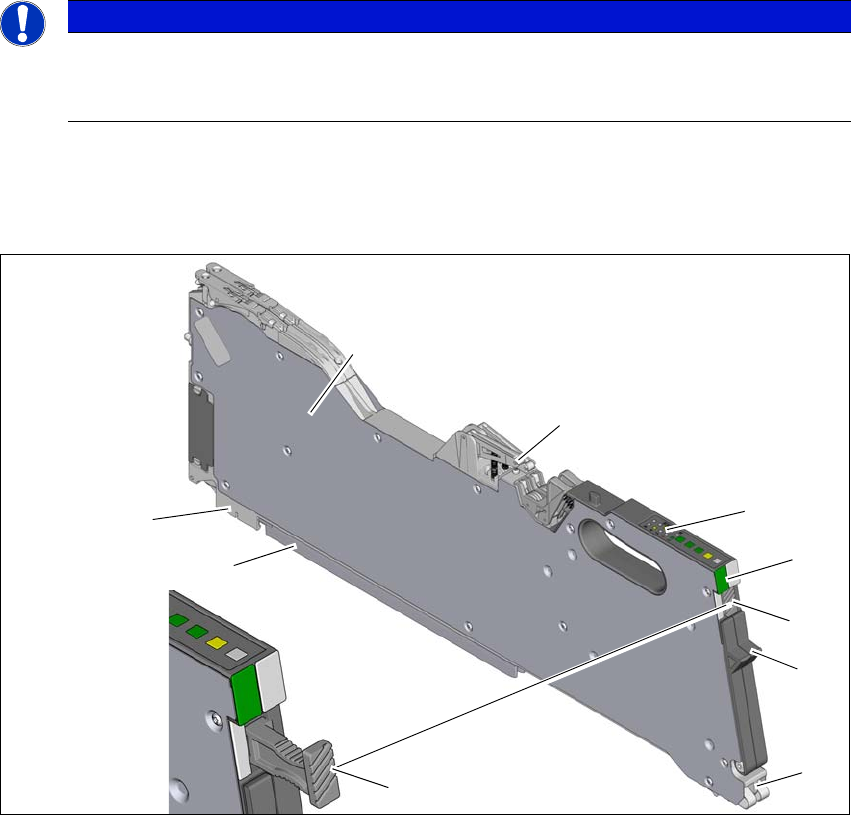

Ábra 3.8 - 1 SIPLACE SmartFeeder X

(1) Belépőnyílás a hevedercsatorna részére hevederrugóval

(2) Zárófóliatartály fedél

(3) Levevő fogantyú, bekattant állapotban

(4) Állapotkijelzés

(5) Kezelőmező - LED kijelző

(6) Fóliahimba

(7) A hevedervezető csatorna kilépőnyílása

(8) Elülső csúszó vezető

(9) Hátulsó csúszó vezető

(1)

(2)

(3)

(4)

(5)

(6)

(8)

(9)

(7)

Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek

A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára

155

3.8.1.4 A SIPLACE SmartFeeder Xi dizájnja

A következő ábrák a SIPLACE SmartFeeder Xi dizájnját mutatják a SIPLACE SmartFeeder 2 x 8

mm Xi példáján. A SIPLACE SmartFeeder Xi a kivevő fogantyú ferdén recézett felületéről ismer-

hető fel.

Ábra 3.8 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi

(1) Belépőnyílás a hevedercsatorna részére hevederrugóval

(2) Zárófóliatartály fedél

(3) Kivevő fogantyú, bereteszelve (recézett felület)
