3 M ű szaki adatok és szerkezeti egységek Üzem eltetési útmutató SIPLACE X-Sorozat S 3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára A 713.0 jel ű szoftververziótól Kiadás: 11/2019 158 3.8.2.2 M ű szaki a…
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára
157
3.8.2 SIPLACE Glue Feeder
Cikkszám 03088129-xx SIPLACE Glue Feeder
3

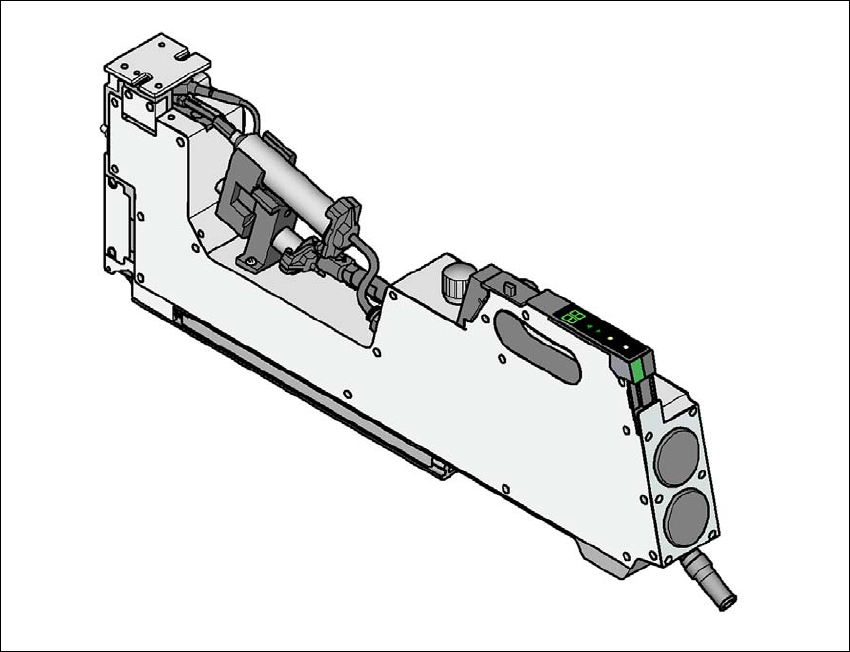

Ábra 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Leírás
A SIPLACE Glue Feeder segítségével a beültetés előtt felvihetők a ragasztási pontok az alkat-
részre. Ezek a ragasztási pontok a SIPLACE szemlerendszer segítségével ellenőrizhetők. A
szükséges ragasztási pontok a SIPLACE Pro házforma szerkesztőjében definiálhatók, és az is
meghatározható, hogy az ellenőrzés kihagyjon bizonyos ragasztási pontokat. A ragasztást a
SIPLACE Pro alkatrész szerkesztőjében lehet be- és kikapcsolni. A SIPLACE Glue Feeder egy
speciális szállító, melyet az asztal egy meghatározott nyomvonalán kell fixen felszerelni. A rész-
letes leírás a "SIPLACE Glue Feeder kezelési útmutatóban" olvasható, német [cikkszám
00197218-01-xx.],
angol [cikksz. 00197219-xx]
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára A 713.0 jelű szoftververziótól Kiadás: 11/2019
158
3.8.2.2 Műszaki adatok
3
Hosszúság 584,9 mm
Magasság 199,5 mm
Szélesség 57,6 mm
Foglalt szállítóhelyek 5 egyenként 8 mm-es adagoló
Súly 4,6 kg
A lehető legkisebb önálló csepp átmérője
*a
*)a 100 µm-es fúvókaátmérő és Heraeus PD 205A-Jet (53°C-on) vagy Loctite 3621 (53°C-on) ragasztó hasz-
nálata esetén
0,7 - 0,8 mm (+/- 0,1 mm)
5 lövésből álló csepp átmérője
a
1,0 mm (+/- 0,2 mm)
Különálló csepp magassága
a
0,15 mm (+/- 0,02 mm)
5 lövésből álló csepp magassága
a
0,2 - 0,3 mm
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára
159
3.8.3 Linear Dipping Unit 2 X ( LDU 2X)
Cikkszám 00117012-xx Linear Dip modul a Flux / LDU 2 X számára
A LDU 2 X egy speciális szállítómodul, amely a forrasztózsírt meghatározott rétegvastagságban
képes biztosítani. Ezzel a forrasztózsírral meg lehet nedvesíteni az alkatrészeket és ezáltal javí-
tani lehet a forrasztási tulajdonságaikat. A LDU 2 X-et egy X-szállítómodulként egy AR-asztalra
helyezik és az állomás-szoftver és a vonal szoftvere segítségével vezérlik.
A részletes leírást a "SIPLACE LDU 2 X" üzemeltetési utasításban talál.
3
Ábra 3.8 - 4 Linear Dipping Unit (LDU 2 X)
3.8.3.1 Műszaki adatok
Méretek (H x Sz x M) 629 mm x 105 mm x 202 mm
Súly 11 kg
Áramfogyasztás 24 V dc-től 30 V dc-ig, 2 A (60 W)
Max. zajemisszió 61dB (A)
Hőmérséklet-tartomány (raktározás) - 25°C - +55°C
Hőmérséklet-tartomány (üzemelés) +18°C - +25°C
Légnedvesség (raktározás) ≤ 95%
Légnedvesség (üzemelés) 30% - 75% (átlagban nem > 45%)
