3 M ű szaki adatok és szerkezeti egységek Üzem eltetési útmutató SIPLACE X-Sorozat S 3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára A 713.0 jel ű szoftververziótól Kiadás: 11/2019 170 3 3 Ábra 3.8 - 1 1 …
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára
169
3.8.7.1 Műszaki adatok
3
3.8.7.2 A felületi tárak száma helyenként és beültető automatánként
3.8.7.3 Felületitár-tartó alkalmazása az X-Sorozat S alkatrészkocsiján
Állítsa a tartó két elülső csúszóvezetőjét (1. poz. a 3.8 - 11. ábrán, 170. oldal) a bevezetési
segítségre (6. poz. a 3.8 - 11. ábrán, a(z) 170. oldalon).
Csúsztassa a tartót a vezetőprofilok (7. poz. a 3.8 - 11. ábrán, a 170. mentén előre. A tartó
az elülső (1. poz.) és hátsó (2. poz. a 3.8 - 11ábrán, 170. oldal) csúszó vezetőivel csúszik a
vezetőprofilokon.
Csúsztassa tovább a tartót addig, amíg mindkét "elülső" (4. poz. a 3.8 - 11.ábrán, 170. oldal)
központosító stift eltűnik a központosító furatokban (10. poz. a 3.8 - 11. ábrán, 170. oldal).
Közben ügyeljen a tartó mindkét "hátsó" (3. poz. a 3.8 - 11. ábrán, 170. oldal) központosító
stiftjére. Ezeknek probléma nélkül be kell csúszniuk a központosító léc hornyaiba (8. poz. a
3.8 - 11- ábrán, 170. oldal).
A tartó ütközési pontján a reteszelőkilincsek (9. poz. a 3.8 - 11.ábrán, 170. oldal) rákattannak
a tartó reteszelőgörgőire (5. poz.).
A felületi tár tartója a kezelőfelületről reteszelhető és oldható. A tartó beültetés közbeni cseréje
ilyen módon megszakítás nélkül elvégezhető.
Méretek H x SZ x M 429 mm x 376 mm x 200 mm
Helyfoglalás az alkatrészasztalon 32 hely
*a
*)a A maradék 8 helyen X-szállítók helyezhetők el. Reteszelő- és tartószegélyek alkalmazása esetén az oldalt
kiálló rögzítőkar miatt a helykínálat 6-ra csökken.
Az X-Sorozat S beültető automata állítási lehető-
ségei
2. és/vagy 4. hely
Beültetőfej spektruma TwinStar, CPP
*b
*)b Csak magas szerelési pozícióban (CPP_H) megengedett.
UTALÁS
További információk
Az alkatrészek maximális magassága a felületitár-tartón a használt beültetőfej maximális
alkatrész-magassága után irányul. A felületitárak használatakor arra kell figyelni, hogy
az alkatrészek ne legyenek a standard szállító elszállítási magassága fölött.
Beültető automata 2. hely 4. hely
X4 S 1 1
X3 S 2 1
X2 S 2 2
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.8 SIPLACE hevederszállító modul a SIPLACE X-Sorozat S számára A 713.0 jelű szoftververziótól Kiadás: 11/2019
170
3
3
Ábra 3.8 - 11 Felületitár-tartó alkalmazása az X-Sorozat S alkatrészkocsiján
FIGYELEM!
Helyek foglaltsága!
Vegye figyelembe a helyek használatára vonatkozó biztonsági utasításokat a 2.6.5
sza-
kaszban, a 89
. oldalon.
(1) Elülső csúszó vezető (6) Bevezetési segítség
(2) Hátulsó csúszó vezető (7) Vezetősín (Omega-Profil)
(3) Központosító-stift „hátul” (8) Nyílás a központosító lécben a "hátsó" köz-
pontosító stift fogadására
(4) Központosító-stift „elől” (9) Reteszelőkilincsek
(5) Reteszelőgörgő (10) Központosítófuratok az AR-kocsin az elülső
központosítóstift rögzítésére
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.9 Alkatrészkocsi
171
3.9 Alkatrészkocsi
Cikkszám 00119722-xx AR-kocsi SIPLACE X-Sorozat S
A SIPLACE X-Sorozat S beültető automatáira négy SIPLACE X-Sorozat S alkatrészkocsi csatla-
koztatható fel.
3

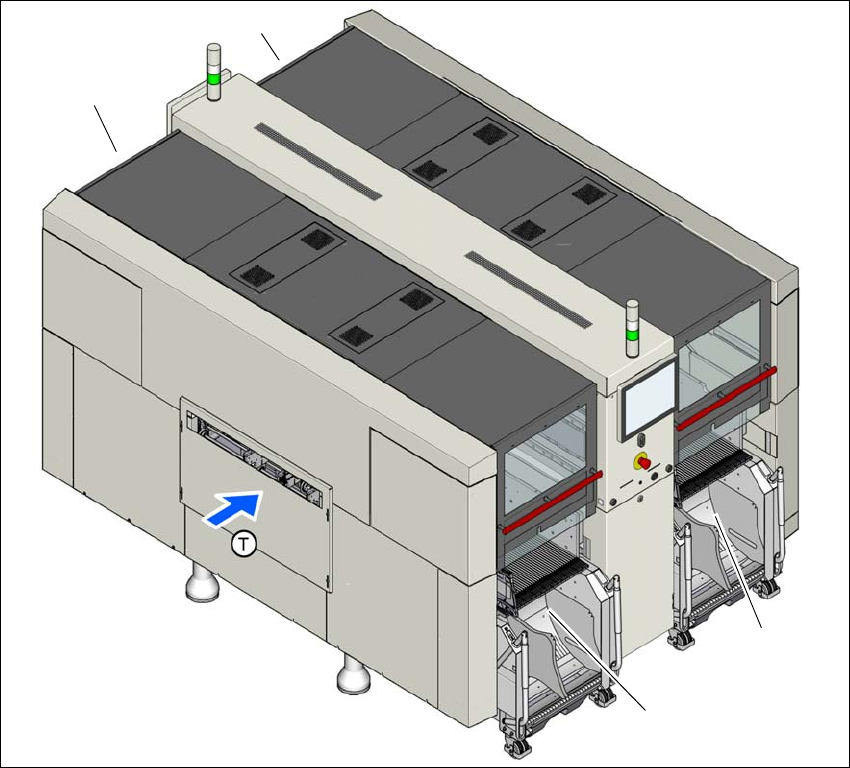

Ábra 3.9 - 1 Az alkatrészkocsik helyei (példa: SIPLACE X4i S)
(1) 1. hely
(2) 2. hely
(3) 3. hely
(4) 4. hely
(T) Nyomtatott áramköri laptovábbítási irány
Az alkatrészkocsik önálló modulok, amiket egy külső szerelőhelyen szállítókkal lehet felszerelni.
Az alkatrészkocsik cseréjéhez ezért csak a termelési folyamat rövid megszakítására van szükség.
(1)
(4)
(2)
(3)
