Üzemeltetési útmutató SIPLACE X-Sorozat S 3 M ű szaki adatok és szerkezeti egységek A 713.0 jel ű szoftververziótól Kiadás: 11/2019 3.9 Alkatrészkocsi 173 3.9.1 Felépítés Az alkatrészkocsi lényegében az alvázbó l, a szál…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.9 Alkatrészkocsi A 713.0 jelű szoftververziótól Kiadás: 11/2019
172
3
Ábra 3.9 - 2 Alkatrészkocsi, SIPLACE X-Sorozat S, 950 mm-es NYÁK-szállítási magassággal
3
(1) Furatok a vezetőoszlopokon a 900, 930 és 950 mm-es NYÁK-szállítási magassághoz.
(2) Támasztótuskó
(3) AR-asztal
(4) Kapcsolónyelv az alkatrészkocsi-behúzókészülékben levő biztonsági kapcsoló működteté-
sére
Üzemeltetési útmutató SIPLACE X-Sorozat S 3 Műszaki adatok és szerkezeti egységek
A 713.0 jelű szoftververziótól Kiadás: 11/2019 3.9 Alkatrészkocsi
173
3.9.1 Felépítés
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
hevedertekercs-konténerből és a hevederhulladék-tartályból áll.
3

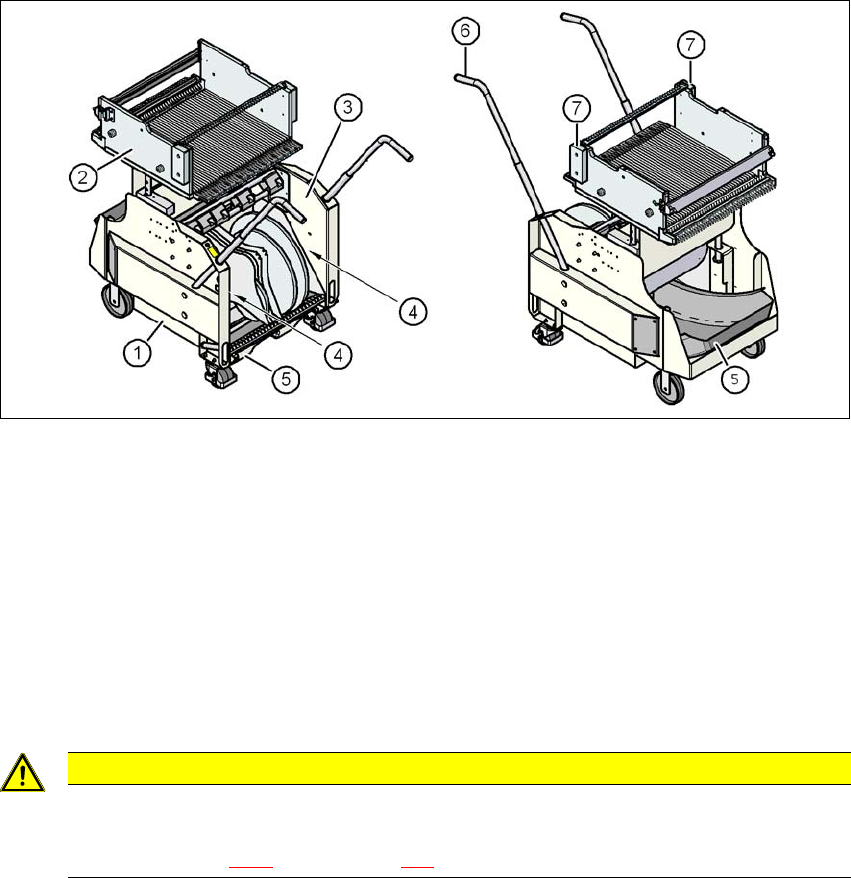

Ábra 3.9 - 3 Alkatrészkocsi, SIPLACE X-Sorozat S, elől- és hátulnézet
(1) Alváz
(2) AR-asztal
(3) Hevederkonténer
(4) Hézag a listák befogadására.
(5) Hevederhulladék tartály
(6) Fogantyú
(7) Benyúlás elleni védelem
3
VIGYÁZAT
Vegye figyelembe a biztonsági útmutatást!
Ha a hevederhulladék-tartályt kihúzza az AR-kocsiból, egye figyelembe a biztonsági
útmutatást a 5.8.2
. szakaszban, 262. oldal.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat S
3.9 Alkatrészkocsi A 713.0 jelű szoftververziótól Kiadás: 11/2019
174
3
3.9.2 Leírás
A hevedertekercs konténer (3. poz. a. 3.9 - 3 ábrán) alapkivitelben max. 17" (432 mm) méretű he-
vedertekercsek befogadására alkalmas.
A hevederkonténer és az alkatrészkocsi között bal és jobb oldalon két 5 mm széles rés található
(4. poz. a 3.9 - 3
ábrán, 173. oldal) a listák befogadására.
Az alváz alsó oldalán található a kihúzható hevederhulladék tartály (5. poz. a 3.9 - 3
. ábrán, a(z)
173
. oldalon). A levágott hevederhulladék egy csúszdán át a hevederhulladék-tartályba kerül,
amit a hulladék szaporodásának függvényében üríteni kell.
A megfogók (6. poz. 3.9 - 3
. ábra, 173. oldal) fel- vagy lehajthatók.
3
VIGYÁZAT
A fogantyúk törésének veszélye!
az alkatrészkocsi szállításakor fennáll a fogantyúk törésének veszélye.
Szállítás közben ne emelje meg az alkatrészkocsit a fogantyúknál fogva.
A fogókat csak az AR-kocsi tolására használja.
Használjon villástargoncát, amikor az alkatrészkocsit szállítani akarja vagy le akarja
emelni a raklapról..
UTALÁS
A beültető automata működéséhez az összes alkatrészkocsinak a beültető automatára
feldokkolt állapotban kell lennie.
A szabad helyekre Dummy-szállítók behelyezését a 2.6.5 szakaszban, a 89. oldalon
leírtak alapján végezze el.
