1 Bevezet és Üzemeltetési útmutató SIPLACE X-Sorozat S 1.2 Beültet ő automata leírás A 713.0 jel ű szoftve rverziótól Kiadás: 11/2019 20 Az alkatrészek feldolgozására három beültetési változat alkalmazható: – a Collect&a…
Üzemeltetési útmutató SIPLACE X-Sorozat S 1 Bevezetés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 1.2 Beültetőautomata leírás
19
1.2 Beültetőautomata leírás
1.2.1 SIPLACE X4i S
1

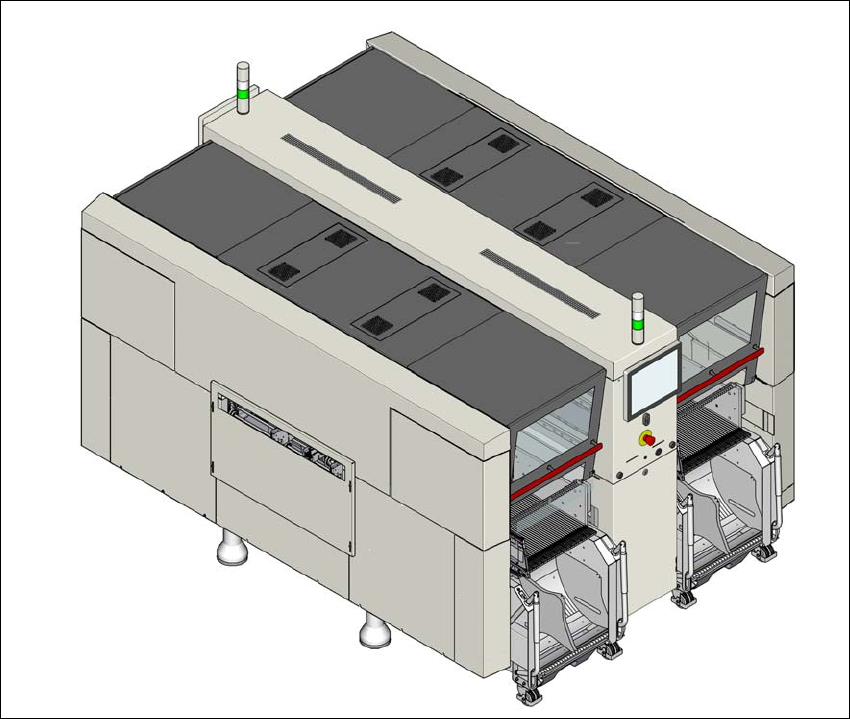

Ábra 1.2 - 1 SIPLACE X4i S beültető automata
A SIPLACE X4i S beültető automata legfontosabb jellemzői:
– rendkívüli precizitás,
– Intelligens teljesítményoptimalizálás,
– Intelligens felszerelési startégiák,
– High-End technológiás beültetési teljesítmény
1 Bevezetés Üzemeltetési útmutató SIPLACE X-Sorozat S
1.2 Beültetőautomata leírás A 713.0 jelű szoftververziótól Kiadás: 11/2019
20
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE X4i S beültető automata négy portállal rendelkezik. A két portál az 1. beültetőterületen
és a két portál a 2. beültetőterületen befelé néz.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
A SIPLACE X4i S beültető automata két beültető területből, egy egyszeres szállítószalagból és
egy dupla szállítószalagból áll. Dupla szállítószalag esetén egyszerre két NYÁK-lemez beültetése
lehetséges..
Az alkatrészek rendelkezésre bocsátása számára négy szabad hely áll rendelkezésre, amelyek
akár 40 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel. A 2/3 vagy az 1/4 helyen az
asztalpozíciók az adott beültető területen a belső vagy a külső pozícióban konfigurálhatók.
1.2.1.1 A beültető fej konfiguráció áttekintése
1
CPP_H = SIPLACE Multistar CPP magas szerelési pozícióban
CPP_L = SIPLACE Multistar CPP alacsony szerelési pozícióban
1. beültetőterület 2. beültetőterület
C&P20 P / C&P20 P C&P20 P / C&P20 P
C&P20 P / C&P20 P CPP_L/CPP_L
C&P20 P / C&P20 P TH / TH
C&P20 P / C&P20 P CPP_H/TH
C&P20 P2 / C&P20 P2 C&P20 P2/C&P20 P2
C&P20 P2 / C&P20 P2 CPP_L/CPP_L
C&P20 P2 / C&P20 P2 TH / TH
C&P20 P2 / C&P20 P2 CPP_H/TH
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/TH
CPP_L/CPP_L TH / TH
Üzemeltetési útmutató SIPLACE X-Sorozat S 1 Bevezetés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 1.2 Beültetőautomata leírás
21
1.2.2 SIPLACE X4 S
1
Ábra 1.2 - 2 SIPLACE X4 S beültető automata
A SIPLACE X4 S beültető automata legfontosabb jellemzői:
– rendkívüli precizitás,
– Intelligens teljesítményoptimalizálás,
– Intelligens felszerelési startégiák,
– High-End technológiás beültetési teljesítmény
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE X4 S beültető automata négy portállal rendelkezik. A két portál az 1. beültetőterületen
a 4. hely felé néz. A két portál a 2. beültetőterületen a 2. hely felé néz.
