4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S 4.2 A felállítási hely infrastruktúrája A 713.0 jel ű szoftververziótól Kiadás: 11/2019 202 4.2.4 A finom biztosítók áttekintése 4 Ábra 4.2 - 7 A …
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.2 A felállítási hely infrastruktúrája
201
4.2.3.6 Hálózati csatlakozás - hálózati csatlakozó kábel dugasz NÉLKÜL (3. konfiguráció)
A beültető automatákhoz egy kb. 5 m hosszú hálózati csatlakozó kábel van mellékelve, dugasz
NÉLKÜL.
4
4

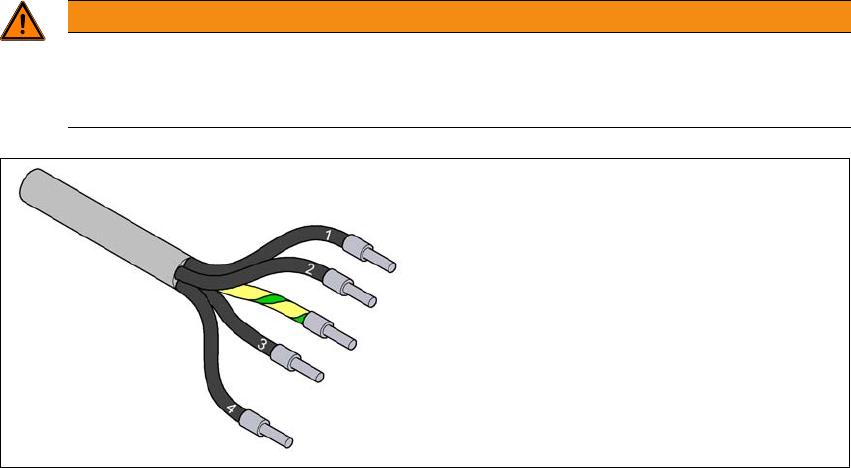

Ábra 4.2 - 6 Az erek jelölése a hálózati csatlakozókábelen
FIGYELEM!
A hálózati csatlakozó kábelt csak egy villanyszerelővel csatlakoztaztassa.
A hálózati csatlakozó kábel csatlakoztatását csak egy villanyszerelő végezheti.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
1 = (L1): fázis
2 = (L2): fázis
3 = (L3): fázis
4 = (N): nulla-vezeték
zöld/sárga = (PE): Védővezeték
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S
4.2 A felállítási hely infrastruktúrája A 713.0 jelű szoftververziótól Kiadás: 11/2019
202
4.2.4 A finom biztosítók áttekintése
4
Ábra 4.2 - 7 A finom biztosítók áttekintése
4
Biztosító Alkotóelemek Áram [A] Feszültség [V]
F1 CSB supply 6,3 24
F2 SSK-Ready CSB 6,3 24
F3 Conveyor control 6,3 24
F4 Distributor Power 2 6,3 24
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.2 A felállítási hely infrastruktúrája
203
4
F5 Distributor Power 1 6,3 24
F6 Fan Gantry 1 / 4 6,3 24
F7 Fan Gantry 2 / 3 6,3 24
F8 Blower Y-Axis 6,3 24
F9 Head supply 1 6,3 42
F10 Head supply 2 6,3 42
F11 Head supply 3 6,3 42
F12 Head supply 4 6,3 42
F13 Distributor and Vision 6,3 42
F14 Conveyor drives 6,3 42
F15 -- 6,3 27
F16 MCGU 3 6,3 27
F17 MCGU 2 6,3 27
F18 MCGU 1 6,3 27
F19 FCU 4 6,3 27
F20 FCU 3 6,3 27
F21 FCU 2 6,3 27
F22 FCU 1 6,3 27
F23 Head Axis 4 6,3 160
F24 Head Axis 3 6,3 160
F25 Head Axis 2 6,3 160
F26 Head Axis 1 6,3 160
UTALÁS
A finom biztosítók cseréje
A finom biztosítókat kizárólag engedélyezett biztosító betétekkel cserélje!
Biztosító Alkotóelemek Áram [A] Feszültség [V]
