4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S 4.3 A beültet ő automata felállítása A 713.0 jel ű szoftververziótól Kiadás: 11/2019 212 A 900 mm-es NYÁK-szállítási magasság beállítás a 4 A 900 …
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.3 A beültető automata felállítása
211
4

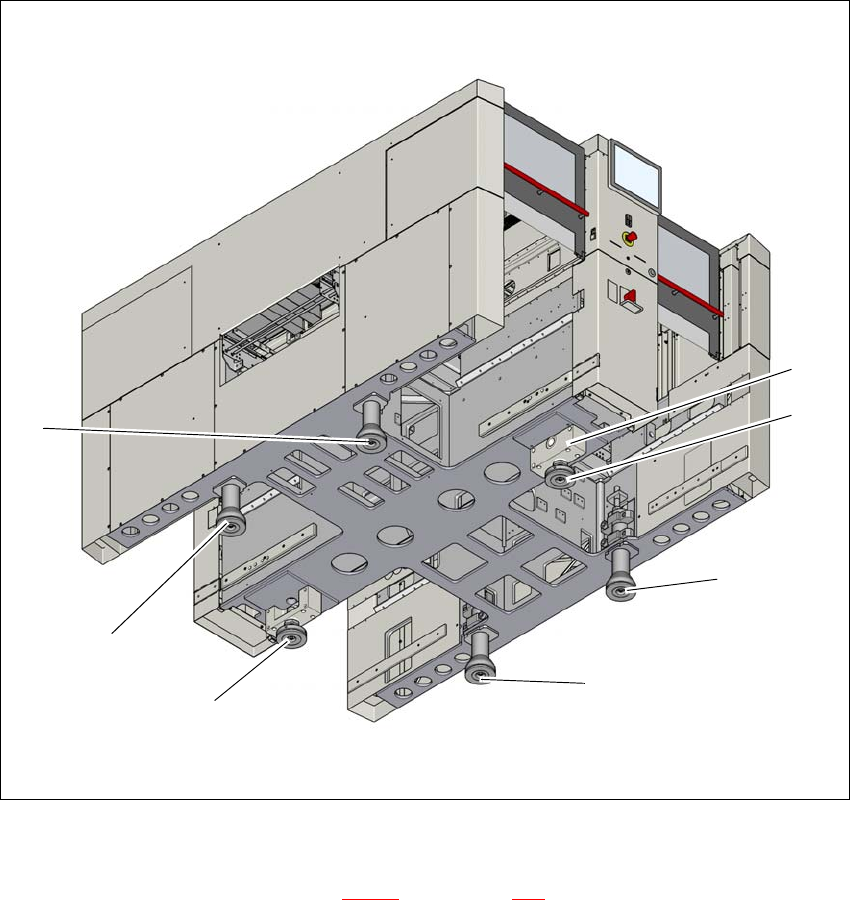

Ábra 4.3 - 4 A beültető automata géplábai (példa: SIPLACE X2 S / X3 S / X4 S)
4
(1) Külső gépláb, 4 x, 2 kivitel (lásd a 4.3 - 3. ábrán, a(z) 210. oldalon)
(2) Középső gépláb, 2 x
(3) Távtartó az áramellátó fiók oldalán
4.3.6.1 Középső géplábak magasságának előzetes beállítása
Először a középső géplábak előzetes beállítását kell elvégezni. A távtartót megfelelő helyzetben,
a beültető automata magasságától függően az alsó oldalra kell felcsavarozni.
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S
4.3 A beültető automata felállítása A 713.0 jelű szoftververziótól Kiadás: 11/2019
212
A 900 mm-es NYÁK-szállítási magasság beállítása 4
A 900 mm-es nyomtatott áramköri lap-szállítási magassághoz távtartó szükséges.
Úgy állítsa be, hogy a 90 mm-es oldal függőlegesen álljon és a középső gépláb furata lefelé
mutasson.
4
4
4
4
4
4
4
4
4
4
4
4

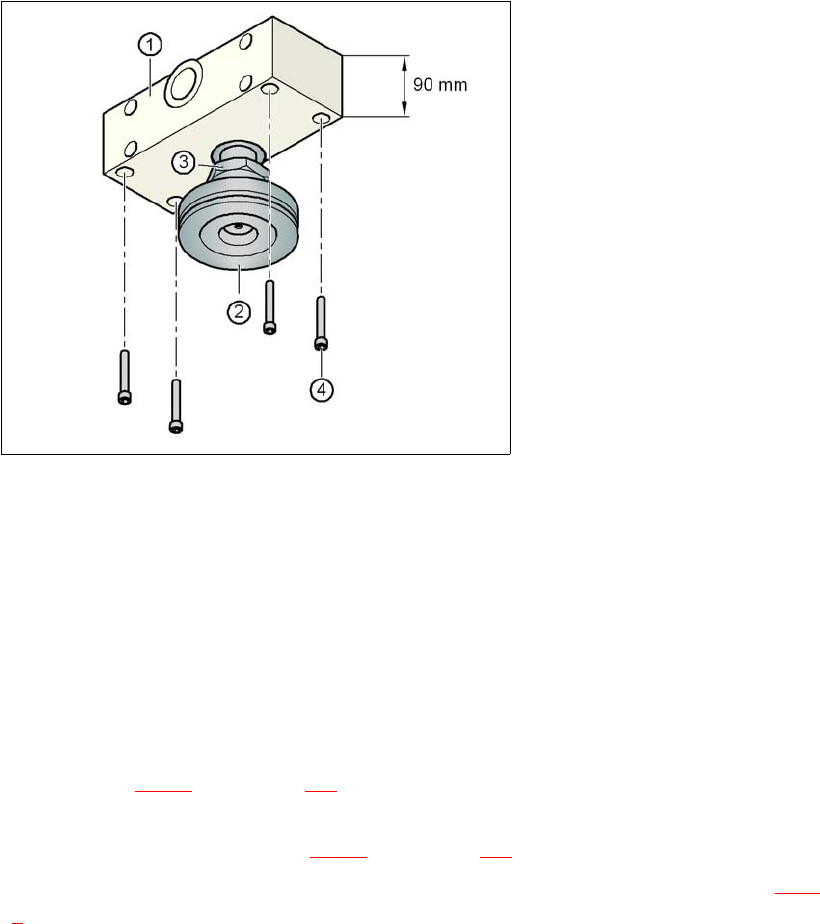

Ábra 4.3 - 5 A távtartó beigazítása 900 mm-es szállítási magassághoz
4
(1) Távtartó magasság 90 mm
(2) Középső gépláb
(3) Ellenanya M24
(4) Imbuszcsavar, M12x80, 4 darab
Csavarja be a középső gépláb menetét a távtartó alsó oldalán található furatba.
A gép alján mindkét távtartót a következőképpen igazítsa be:
– A pneumatikus fiók oldalán lévő távtartó nyílása a NYÁK szállítási irányába mutat (lásd
4. pont a 4.3 - 4
. ábrán, a(z) 211. oldalon).
– Az áramellátás oldalán lévő távtartó nyílása a NYÁK szállítási irányával ellentétes
irányba mutat (lásd 3. pont a 4.3 - 4
. ábrán, a(z) 211. oldalon).
Rögzítse mindkét távtartót négy-négy M12x80 méretű imbuszcsavarral (lásd 4. pont a 4.3 -
5). Ehhez használja a 10 mm-es kulcsméretű csavarhúzóbetétet.
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.3 A beültető automata felállítása
213
A 930 mm-es és 950 mm-es NYÁK-szállítási magasság beállítása 4
A 930 mm-es és a 950 mm-es nyomtatott áramköri lap-szállítási magassághoz is szükséges táv-
tartó.
Úgy állítsa be a távtartót, hogy a 122,5 mm-es oldal függőlegesen álljon és a középső gépláb
furata lefelé mutasson.
4
Ábra 4.3 - 6 A távtartó beigazítása a 930 és a 950 mm-es szállítási magassághoz
4
(1) Távtartó magasság 122,5 mm
(2) Gépláb
(3) Ellenanya M24
(4) Imbuszcsavar, M12x80, 4 darab
Csavarja be a középső gépláb menetét a távtartó alsó oldalán található furatba.
Mindkét távtartót a következőképpen igazítsa be:
– A pneumatikus fiók oldalán lévő távtartó nyílása a NYÁK szállítási irányába mutat (lásd
4. pont a 4.3 - 4
. ábrán, a(z) 211. oldalon).
– Az áramellátás oldalán lévő távtartó nyílása a NYÁK szállítási irányával ellentétes
irányba mutat (lásd 3. pont a 4.3 - 4
. ábrán, a(z) 211. oldalon).
Rögzítse mindkét távtartót négy-négy M12x80 méretű imbuszcsavarral (lásd 4. pont a 4.3 -
6). Ehhez használja a 10 mm-es kulcsméretű csavarhúzóbetétet.
122,5 mm
