4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S 4.3 A beültet ő automata felállítása A 713.0 jel ű szoftververziótól Kiadás: 11/2019 220 4 Ábra 4.3 - 10 A beültet ő automata X- és Y -irányú beig…
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.3 A beültető automata felállítása
219
4.3.8 A beültető automaták gyártósorba integrálása
Vegye figyelembe a 4.3.1 szakaszban, a 204. oldalon található általános figyelmeztetéseket.
Vegye figyelembe a 4.3.2 szakaszban, a 205. oldalon található általános figyelmeztetéseket
a beültető automata szállításához.
A szerszámokat és segédeszközöket a 4.3.5 szakaszban, a 208. oldalon találja.
4.3.8.1 Az beültető automata beigazítása és beállítása a gyártósorban
Emelje meg a beültető automatát villástargoncával, amíg a géplábak tehermentesítődnek.
Határozza meg a gyártósor beültető automatáinak NYÁK-szállítómagasságát, és állítsa be a
hozzávetőleges magasságot a magasságbeállító hatlapfejű csavarral.
Szükség esetén szerelje fel a NYÁK-szállítószalag géplábait (lásd 4.3.6 a 209. oldalon).
A villástargoncával állítsa a beültető automatát a sor szabad helyére.
Eközben ügyeljen arra, hogy a NYÁK-szállítószalagok egy egyenesbe essenek, és elle-
nőrizze az előző beültető automatától való távolságot.
4
4
Igazítsa be a beültető automatát X és Y irányban a gépbeállító vízmérték segítségével.
Fektesse a vízszintmérőt X- és Y-irányban is a nyomtatott áramköri lap szállító oldalpanelére,
az 1. beültetőterületen (lásd 4.3 - 10
). A NYÁK-továbbítási szélesség előre beállított:
Egyszeres szállítószalag 210 mm
Dupla szállítószalag, 1. adagoló 100 mm
Dupla szállítószalag, 2. adagoló 210 mm 4
4
Mérje meg a NYÁK-szállító szalag felső széle és a talaj közötti távolságot. Ennek a távolság-
nak 900 mm-nek, 930 mm-nek, ill. 950 mm-nek kell lennie.
FIGYELEM!
Sérülésveszély!
A géplábak egyoldalú, gyors felütközése a géplábak rögzítésének deformálódásához ve-
zet.
Lassan süllyessze le a beültető automatát.
Ezalatt egy második személy ellenőrizze, hogy a géplábak egyidejűleg támaszkod-
janak le a padlóra.
UTALÁS
Dupla szállítószalag esetén az X-irányú beállításhoz mindig csak a beültető auto-
mata külső oldalpanelére fektesse a vízszintmérőt.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S
4.3 A beültető automata felállítása A 713.0 jelű szoftververziótól Kiadás: 11/2019
220
4
Ábra 4.3 - 10 A beültető automata X- és Y-irányú beigazítása
A 36-os villáskulccsal állítsa be az M24x2x120 beállítócsavart (1. poz. a 4.3 - 11 ábrán, 221.
oldal) úgy, hogy a szükséges NYÁK-szállítási magasságban a gép vízmérték buborékja ne
mutasson eltérést a nulla ponttól.
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.3 A beültető automata felállítása
221
4

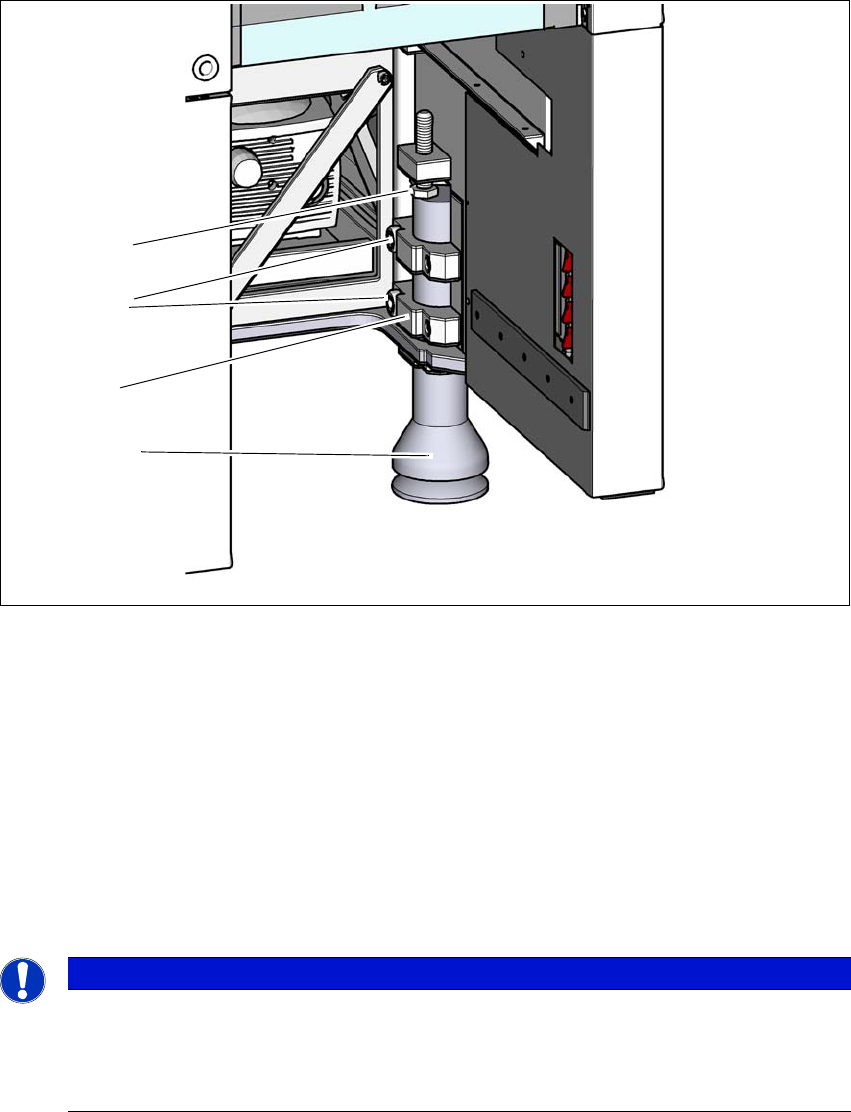

Ábra 4.3 - 11 Külső géplábak magasságának előzetes beállítása
(1) M24x120 beállítócsavar a magasság beállításához (900 mm gépmagasság esetén M24x100)
(2) Külső gépláb
(3) Szorító
(4) Imbuszcsavar M24x90
Ellenőrizze a szükséges nyomtatott áramköri lap-szállítási magasságot.
Ha a beültető automata beállítása megtörtént, akkor húzza meg a nyomatékkulccsal az
M24x90-es imbuszcsavarokat (4-es tételszám) a külső géplábak szorítóelemeinek leszorítá-
sához (3-as tételszám).
4
Csavarja ki a középső géplábakat a 135 - 145 méretű állítható kulccsal addig, amíg azok szi-
lárdan támaszkodnak a talajra.
Ügyeljen rá, hogy ne csavarja ki annyira a középső géplábakat, hogy a beültető automatát
elállítsa.
UTALÁS
Rezgések elégtelen meghúzási nyomaték miatt!
A meghúzás nyomatéka 130 Nm. Kisebb meghúzási nyomaték esetén előfordulhat a be-
ültető automata rázkódása.
Alkalmazzon elég nagy meghúzási nyomatékot.
(4)
(2)
(1)
(3)
