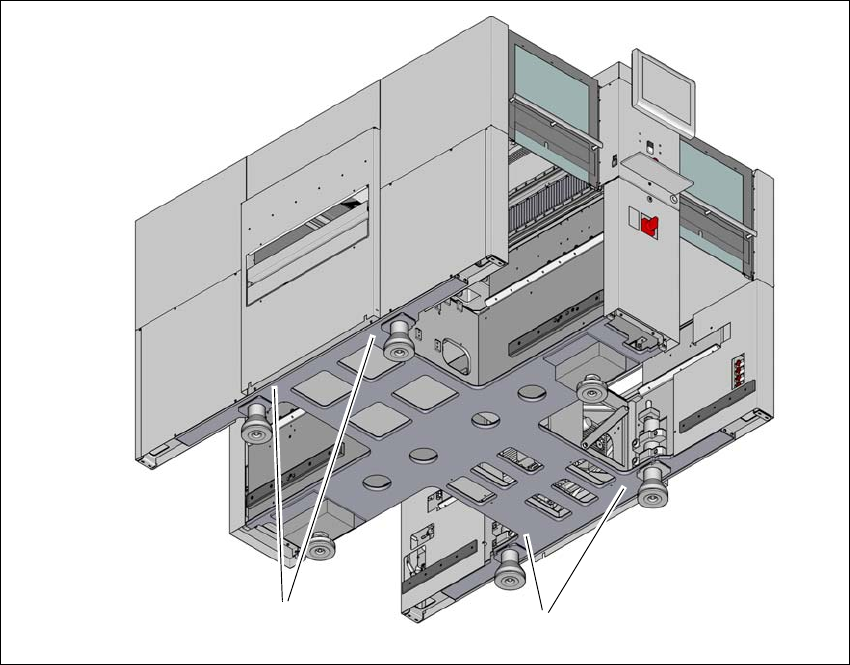

Ábra 4.3 - 13 A légpárnás szállítórendszer felfekvési helyei (példa: SIPLACE X2 S / X3 S / X4 S)
(1) A légpárnás szállítórendszer 4 felfekvő felülete
(1)
(1)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S
4.3 A beültető automata felállítása A 713.0 jelű szoftververziótól Kiadás: 11/2019
224
4.3.8.3 A padlóhorgony felszerelése (opció)
Szükség esetén a beültető automatát egy padlóhorgonnyal lehet a megrázkódtatások előtt (pl.
földrengéskor) az elcsúszás ellen bebiztosítani.
Minden géplábhoz szereljen fel egy padlóhorgonyt.
4
Ábra 4.3 - 14 Padlóhorgony
Helyezze a padlóhorgonyt (1) az géplábra.
A padlóhorgonyt csavarozza a hat furatnál (2) egy alkalmas rögzítővel a padlóhoz.
4.3.9 Szállítási biztosítók eltávolítása
A szállítási biztosítások a lineáris vezetékekre vannak felcsavarozva. Minden portál két szállítási
biztosítással van rögzítve az X-tengelyen és az Y-tengelyen.
Távolítsa el az összes szállítási biztosítót a portáltengelyről.
Ha a SIPLACE beültető automatát szállítják, akkor a szállításhoz fel kell szerelni a szállítási
biztosításokat.
4.3.10 A korrózióvédőszer eltávolítása a vezetősínekről
A beültető automatákat a kiszállítás előtt korrózióvédőszerrel kezeltük.
(2)
(1)
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.3 A beültető automata felállítása
225
4
4
VIGYÁZAT
A csapágyak és a vezetősínek élettartamának csökkenése!
Ha a korrózióvédőszer keveredik a tengelyek csapágyzsírjával, akkor a csapágyak és a
vezetősínek élettartama jelentős mértékben lerövidülhet.
Távolítsa tehát el a korrózióvédő szert az összes tengelyről és csapágyról, amikor
az első üzembe helyezés alkalmával a gép tengelyeit elmozgatja.
Végezze el az összes tengely és csapágy utánzsírozását a karbantartási útmutató-
ban leírt gépzsírral.
VIGYÁZAT
A csapágyzsír tönkremenetelének veszélye!
Az alkohol károsítja a vezetőkocsikban levő csapágyzsírt.
A vezetősínek és a mérőlécek tisztításánál akadályozza meg, hogy alkohol kerüljön
a vezetőkocsikba.
