Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés A 713.0 jel ű szoftververziótól Kiadás: 11/2019 4 .4 Az alkatrészkocsi hozzáigazítása a NYÁK-szá llításimagassághoz 227 4.4.1 Figyelmeztet ő utasí…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S
4.4 Az alkatrészkocsi hozzáigazítása a NYÁK-szállításimagassághoz A 713.0 jelű szoftververziótól Kiadás: 11/2019
226
4.4 Az alkatrészkocsi hozzáigazítása a NYÁK-szállítási-
magassághoz
Az alkatrészkocsi néhány mozdulattal beállítható a következő nyomtatott áramköri lap-szállítási
magasságokra:
900 mm 4
930 mm (standard magasság) 4
950 mm (SMEMA-magasság) 4
4

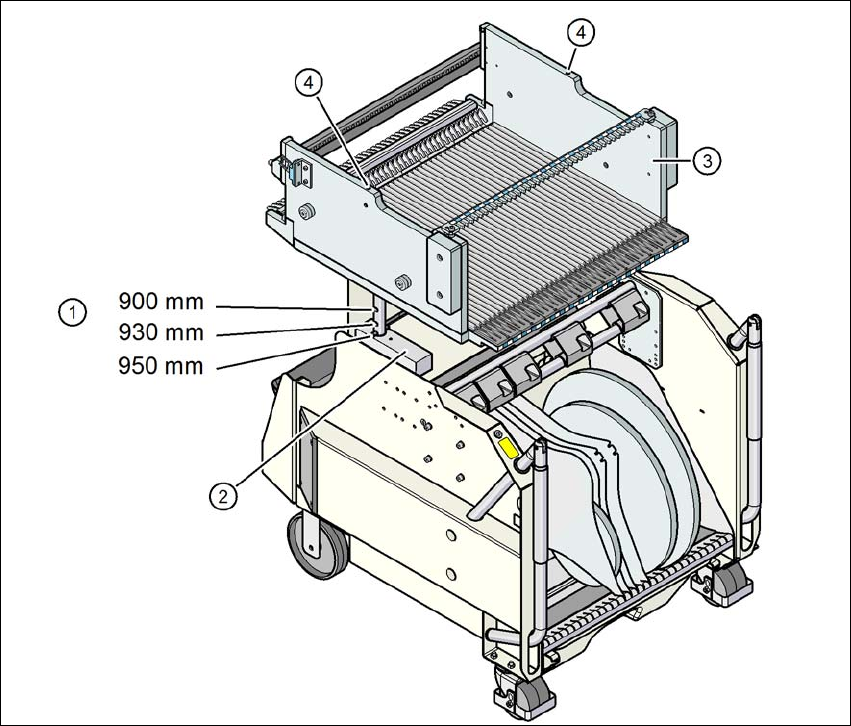

Ábra 4.4 - 1 Alkatrészkocsi
(1) Furatok a 900, 930 és 950 mm-es NYÁK-szállítási magassághoz.
(2) Tuskó
(3) AR-asztal
(4) M8-as furatok a szerelési segédeszköz rögzítéséhez
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.4 Az alkatrészkocsi hozzáigazítása a NYÁK-szállításimagassághoz
227
4.4.1 Figyelmeztető utasítások
4
4.4.2 Szerszámok és segédeszközök
Az alkatrészkocsi magasságállításához a következő szerszámokra és segédeszközökre van
szükség:
– Szerelési segédeszköz (cikksz. 03015976-xx)
–Emelőszerkezet az alkatrészkocsi-asztal megemelésére, teherbírás legalább 80 kg
4.4.3 Alkatrészkocsi magasságának módosítása
4
Rögzítse a szerelési segédeszközt az AR-asztalon a két M8 x 50 méretű imbuszcsavarral.
Két különböző furat áll rendelkezésre a 60-as alkatrészasztalhoz és a 30-as alkatrészasztal-
hoz.
Akassza be a fülbe az emelőberendezés kampóját.
Lazítsa ki a rögzítőcsavarokat, és emelje az AR-asztalt a kívánt pozícióba.
Szerelje be a rögzítőcsavarokat és húzza meg őket.
FIGYELEM!
Az alkatrészkocsi magasságát csak arra jogosult személy végezheti!
Az AR-kocsimagasság állítása csak az SM Assembly Systems GmbH&Co.KG cég tech-
nikusainak vagy szakképzett személyeknek engedélyezett.
Ehhez kapcsolódóan vegye figyelembe a vonatkozó balesetvédelmi előírásokat.
Ha az alkatrészasztal magasságát állítani kívánja, vegyen le minden szállítót az al-
katrész asztalról.
FIGYELEM!
Sérülésveszély!
Az alkatrészasztal felemelése és lesüllyesztése alakváltozásokhoz vezethet.
Vegye le az összes szállítót az alkatrészasztalról.
A magasságállításhoz szerelje fel a szerelési segédeszközt az alkatrészasztalra.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S
4.5 A hulladékheveder-vezető csatorna beállítása az alkatrészmagasághoz A 713.0 jelű szoftververziótól Kiadás: 11/2019
228
4.5 A hulladékheveder-vezető csatorna beállítása az
alkatrészmagasághoz
Ha olyan szállítókat alkalmaz, amelyek 8 mm-nél nagyobb zsebmagasságú hevedereket dolgoz-
nak fel, akkor el kell távolítani az elválasztólemezt (1).
4

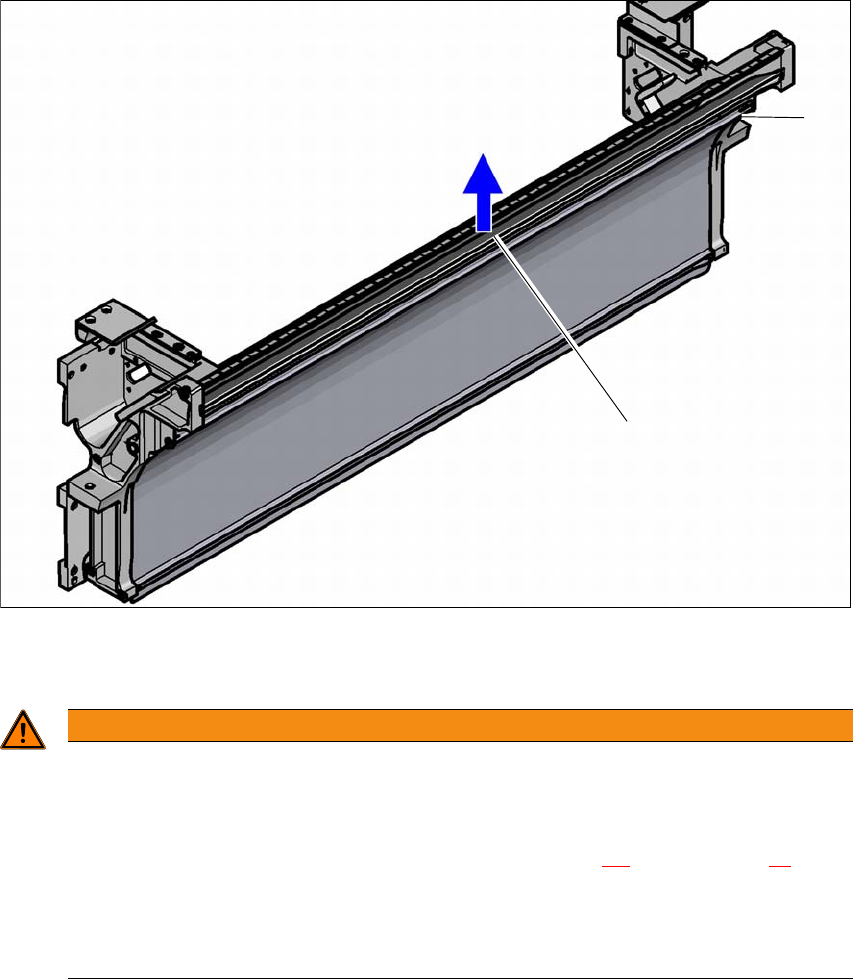

(1) Elválasztólemez ha a heveder > 8 mm leszerelhető
(2) Rögzítőcsavarok
4
Oldja ki a rögzítőcsavarokat.
Húzza ki az elválasztólemezt.
FIGYELEM!
Az elválasztólemez eltávolítása!
Az elválasztólemez leszereléséhez a főkapcsolóval kapcsolja ki a beültető automatát.
Válassza le a beültető automatát az elektromos áram- és a sűrítettlevegő-ellátásról.
Biztosítsa a beültető automatát visszakapcsolás ellen, a 2.9 szakaszban, a 96. olda-
lon leírtak szerint.
Várakozzon, amíg a vágóberendezés üzemi nyomása 0 MPa-ra nem süllyed.
Ne nyúljon a hulladékheveder-vezető csatorna belsejébe.
(1)
(2)
