5 Feladatok a beültet ő automatán Üzemeltetési útmutató SIPLACE X-Sorozat S 5.3 A SIPLACE-gépsor bekapcsolása A 713.0 jel ű szoftververziótól Kiadás: 11/2019 240 5 Ábra 5.3 - 1 "Gyártás" nézet az állomásszo ftv…
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.3 A SIPLACE-gépsor bekapcsolása
239
5.3 A SIPLACE-gépsor bekapcsolása
5.3.1 A SIPLACE Pro Line Control GUI program elindítása
A hálózati számítógépen indítsa el a SIPLACE Pro Line Control GUI-t
a Windows startmenüjéből
Start --> Programok --> SIPLACE Pro --> LCGUI
vagy
Az asztalon lévő ikonnal.
Adja meg a felhasználói adatait.
A rendszer most csatlakozik a SIPLACE Pro szerverhez és megnyitja a kezelőfelületet.
5.3.2 Mire kell ügyelni, mielőtt az állomásokat bekapcsolja
5
Ellenőrizze, hogy az állomások csatlakoztatva vannak-e az áram- és a sűrített levegő ellá-
tásra.
Végezze el az állomások szemrevételezéses ellenőrzését. Különösen figyeljen arra, hogy
semmilyen akadály ne legyen a portálok mozgástartományában.
Győződjön meg róla, hogy az összes fej Z-tengelye a felső véghelyzetében legyen.
Waffle-Pack váltó opcióval: A beültető automata bekapcsolása előtt kapcsolja be előbb a
Waffle-Pack-váltót.
5.3.3 Állomás bekapcsolása és az állomás szoftver kezelőfelületének indítása
Kapcsolja be az állomást a főkapcsolóval.
A bekapcsolás után ellenőrizze, hogy a manométer a szükséges üzemi nyomást mutatja-e.
Betöltődik az állomásszámítógép szoftvere és megjelenik az állomásszoftver "Gyártás" né-
zete a "Gyártás" kezelési szinthez (lásd a következő ábrán).
VIGYÁZAT
Mielőtt az állomásokat bekapcsolja, végezze el az alább leírt munkalépéseket.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.3 A SIPLACE-gépsor bekapcsolása A 713.0 jelű szoftververziótól Kiadás: 11/2019
240
5

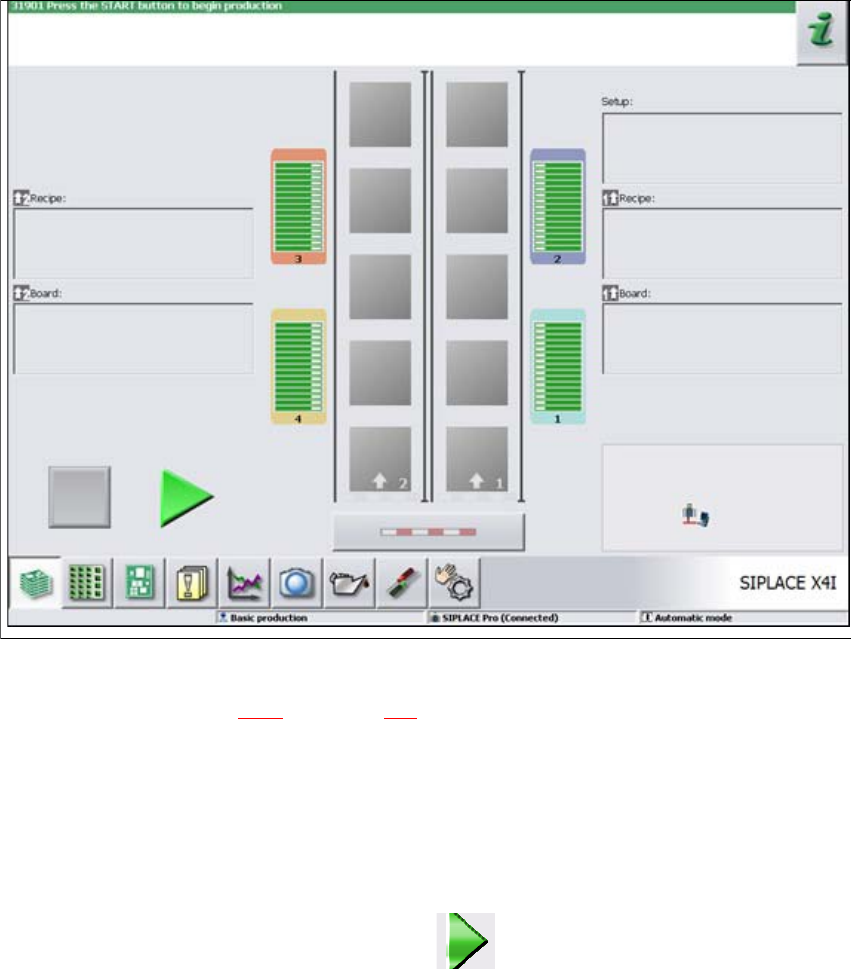

Ábra 5.3 - 1 "Gyártás" nézet az állomásszoftver betöltése után (a SIPLACEX4i példáján)
Az állapotmezőben (lásd a 5.5.1 fejezetet a 245. oldalon) megjelenik az állomás aktuális állapota
és a végrehajtani kívánt művelet.
A "Nyomja meg az indító gombot" felhívás esetén nyomja meg az indító gombot.
Az indító gomb az állomás beadási oldalán, kiadási oldalán és a bal és jobboldali kezelőpul-
ton található.
A referencia felvétel végrehajtásra kerül. A referencia felvétel befejezése után az állomás
üzemkész.
A kezelőfelület munkaterületén megjelenik a ikon (aktiválva).
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.3 A SIPLACE-gépsor bekapcsolása
241
5.3.4 A beültető automata indító gombja viselkedése
Az indító gombviselkedését be lehet állítani.
Nyissa meg az "Érzékelők és funkciók ellenőrzése" nézetet (lásd a 5.5.3. pontot, a
245
. oldalon).
A következő beállításokra van lehetőség:
Gyártás automatikus indítása 5
Standard beállítás.
Az indító gomb megnyomásakor a gyártás automatikusan elkezdődik.
Gyártási állapot változatlanul hagyása 5
Például a beültető automata kalibrálásához és teszteléséhez.
Az indító gomb megnyomásakor csak az áramkör záródik és nem kezdődik meg közvetlenül a
gyártás.
5
5.3.5 "A SIPLACE-gépsor bekapcsolása" folyamatábra
A következő folyamatábrán azok a műveletek láthatók, amelyek a SIPLACE-gépsor bekapcso-
lása után kerülnek végrehajtásra.
VIGYÁZAT
A gépfunkciókat közvetlenül el lehet indítani a GUI-ról, függetlenül az indító gomb beál-
lításától. Ha az áramkör már zárva van, akkor nincs szükség további nyugtázásra a be-
ültető automata indító gombjával.
