5.4 A SIPLACE-gépsor lekapcsolása
5
5.4.1 Az állomások lekapcsolása
Az állomások lekapcsolásához a következők szerint járjon el:
Fejezze be az összes beültetési folyamatot úgy, hogy egy nyomtatott áramköri lap se legyen
már a beültető automatában.
Ellenőrizze, hogy az összes beültetőfej Z-tengelye a felső véghelyzetében van-e.
Ellenőrizze, hogy vannak-e még alkatrészek az adagolófejeken és adott esetben távolítsa el
azokat.
Zárja be az állomásszámítógép-szoftvert a
Beállítások --> Gépbeállítások --> Gép leállítása... nézetben
Ha a számítógép leállt, akkor kapcsolja ki az állomást a főkapcsolóval.
5.4.2 A SIPLACE Pro (Windows) befejezése
Menjen a SIPLACE Pro menüsorában a Tárgy --> Kilépés pontra.
Zárjon be minden egyéb programot a számítógépen.
Menjen a Windows Startmenü alatt található Leállítás pontra.
VIGYÁZAT
A gépsor lekapcsolása előtt feltétlenül vegye figyelembe az alább leírt eljárásokat.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.5 A kezelőfelület A 713.0 jelű szoftververziótól Kiadás: 11/2019
244
5.5 A kezelőfelület
A kezelőfelület az alább ismertetett területekre van felosztva.
5
Ábra 5.5 - 1 A kezelőfelület komponensei "Gyártás" nézetben a SIPLACE X4i példáján)
Szójegyzék
(1) Állapotmező (állapot- és hibajelzés)
(2) Feldolgozási terület / kijelzési terület
(3) Ikonsor
(4) Információs sor
(5) A módosított konfigurációk és kiegészítő opciók kijelzése, pl. vonalkód üzemmód
(1)
(2)
(3)
(4)
(5)
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.5 A kezelőfelület
245
5.5.1 Állapotmező
Az állapotmezőben látható a gép pillanatnyi állapota, az utoljára fellépett hiba és a végrehajtandó
művelet.

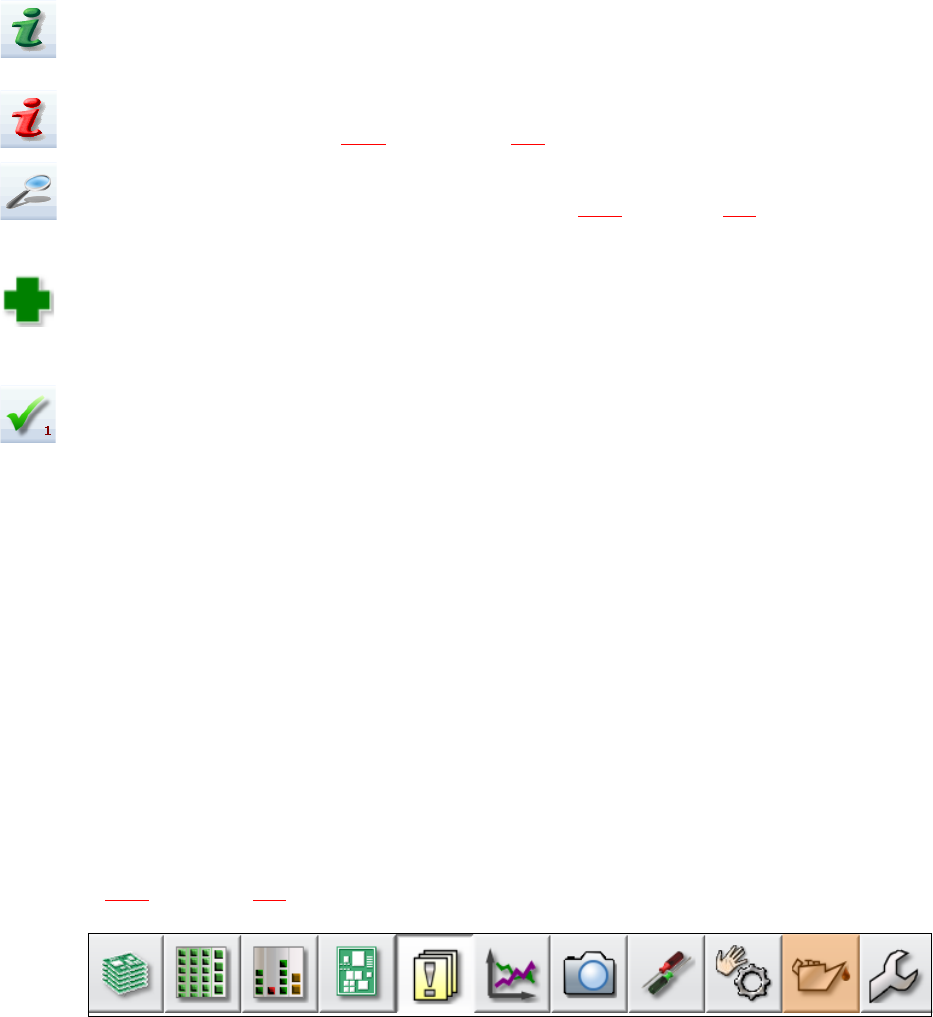

Az állapotmező jobb oldalán állapottól függően a következő ikonok jelennek meg:
(Zöld) Elindítja az összefüggésérzékeny súgót az aktuális nézethez. A nézet minden kezelőeleme
rövid magyarázatot kap
(Vörös) Elindítja a segédrendszert, amely kijelzi az aktuális hiba lehetséges okait és a hibaelhá-
rítási intézkedéseket (lásd a 5.6.1
fejezetben, a 253. oldalon).
Megnyit egy párbeszédablakot, amelyben megjelenik a hiba forrása, a hibaüzenet szövege és a
hiba fellépésének dátuma a pontos idővel együtt (lásd a 5.6.1
fejezetet a 253. oldalon). Innét szin-
tén be lehet hívni a súgót az aktuális hibához.
Megnyitja az aktuális hiba részletes nézetét. Ebben a nézetben közvetlenül elindíthatók a hibael-
hárítási intézkedések (csak bizonyos hibaüzenetek esetén jelenik meg).
Kitörli az éppen kijelzett hibát az állapotmezőből.
5.5.2 Kijelzési- és feldolgozási terület
Ezen a területen jelennek meg a funkciók beállításához/kioldásához tartozó gombok, a nyomtatott
áramköri lapra, felszerelésre, tételre vonatkozó általános információk és egyéb utasítások.
Az animált és különböző színnel jelölt objektumok folyamatokat vagy állapotokat (pl. feldolgozás,
hely üres, stb.) jeleznek.
Az összes gomb áttekintését és további információkat az Online súgóban talál.
5.5.3 Ikonsor
Az ikonsoron találhatók az állomásszoftver fő funkcióinak gombjai.
Ezzel átkapcsolhatja a kezelőfelületet más nézetekre is és ott további funkciókat használhat (lásd
a 5.5.5
fejezetet a 250. oldalon).
5
Ábra 5.5 - 2 Ikonsor
