Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültet ő automatán A 713.0 jel ű szoftververziótól Kiadás: 11/2019 5.5 A kezel ő felület 247 5.5.4 Az állomásszof tver kezelése a nézetekben A legtöbb nézet esetén…
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.5 A kezelőfelület A 713.0 jelű szoftververziótól Kiadás: 11/2019
246
A gombok konfiguráció és a beállított kezelői szint függvényében változnak. Néhány nézet csak
magasabb kezelői szinten áll rendelkezésre..

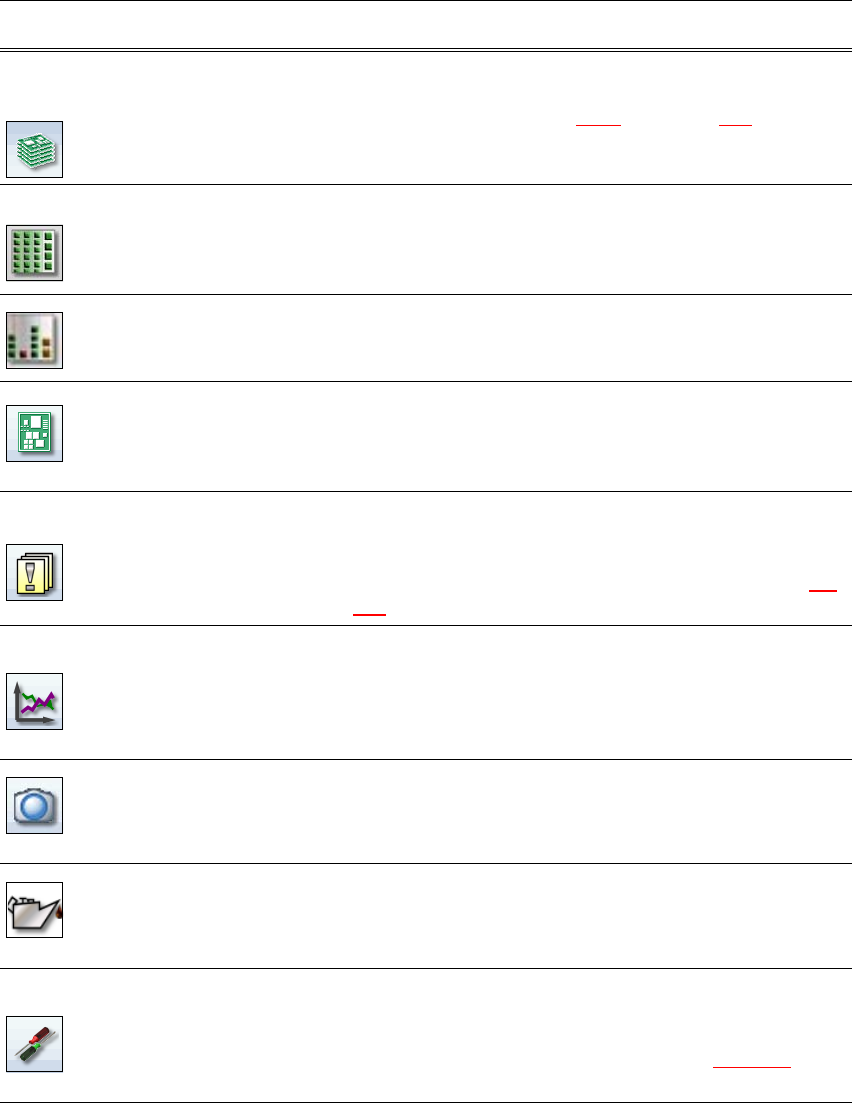

A következő táblázatban a gombok és a fő funkciók rövid leírása található.
5
Ikon Nézet Leírás
Gyártás
(alapnézet)
A gépállapot kijelzése a gyártás alatt leggyakrabban végrehajtott
feladatok számára.
Az üzemállapotok kijelzése, lásd a 5.5.2
. fejezetet, 245. oldal.
A felszerelés helyének, nevének, a tétel nevének, a konfiguráció
módosításainak és a kiegészítő opcióknak a kijelzése.
Szállító, alkatré-
szek és pipetták
A felszerelést a 4 hely mindegyikére külön lehet behívni.
Szállítók, alkatrészek és pipetták ellenőrzése és felszerelése.
Házformák és alkatrész-táskaformák betanítása.
A töltésszintellenőrzés kijelzése.
Töltésszint nézet Beültetés közben a kezelő bármikor megnézheti, hogy az egyes
szállítószalagok mikor ürülnek ki, és mikor kell ismét feltölteni
azokat.
Nyomtatott áram-
köri lapok
A nyomtatott áramköri lapok és beültetési pozíció lista kijelzése.
A nyomtatott áramköri lapok és alkatrészek ellenőrzése és beállí-
tása.
Jelek betanítása (teach)
Üzenetek Az üzenetek kijelzése az aktuális és a korábbi eseményekhez. Az
üzenetek fajtájuk szerint különbözőek. Lehívható egy táblázat,
amely tartalmazza az adagolóhibákat, szállítási hibákat, géphibá-
kat, általános hibákat és összekapcsolt hibaüzeneteket (lásd a 5.6
.
fejezetet, 252
. oldal).
Statisztika A teljesítmény, minőség és az eldobott anyag statisztikájának
kijelzése. A gépek és a nyomtatott áramköri lapok teljesítményének
kijelzése.
Az OIS (Operator Information System - kezelő tájékoztató rend-
szer) indítása, bővebb információt lásd az OIS dokumentációjában.
Élőkép a beülte-
tés alatt
Az egyes kamera élőképek kijelzése.
Csak a "Bővített gyártás" szinttől:
A Vision-Dump kijelzése és elmentése.
Karbantartási ál-
lapot
Információkat tartalmaz a beültető automata karbantartási állapo-
táról.
További információk a karbantartási útmutatóban olvashatók.
Beállítások Az összes beállítást és opciót tartalmazza.
A kezelői szint, a kezelőfelület nyelvének beállítása.
A gépbeállítások, felhasználó-beállítások, gépopciók és szoftve-
ropciók kijelzése és módosítása, lásd a fejezetet a 5.5.5250
. olda-
lon.
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.5 A kezelőfelület
247
5.5.4 Az állomásszoftver kezelése a nézetekben
A legtöbb nézet esetén, amely az ikonsor (lásd az 5.5.3 fejezetet a 245. oldalon) segítségével le-
hívható, a kezelőfelület jobb oldalán egy kiegészítő függőleges ikonsor található, amely az alné-
zeteket és funkciókat tartalmazza.
5
Példa: Nézet: „Szállítók, alkatrészek és pipetták"
Kattintson az ikonsorban a "Szállító, alkatrészek és pipetták" ikonra .
Megnyílik következő nézet:

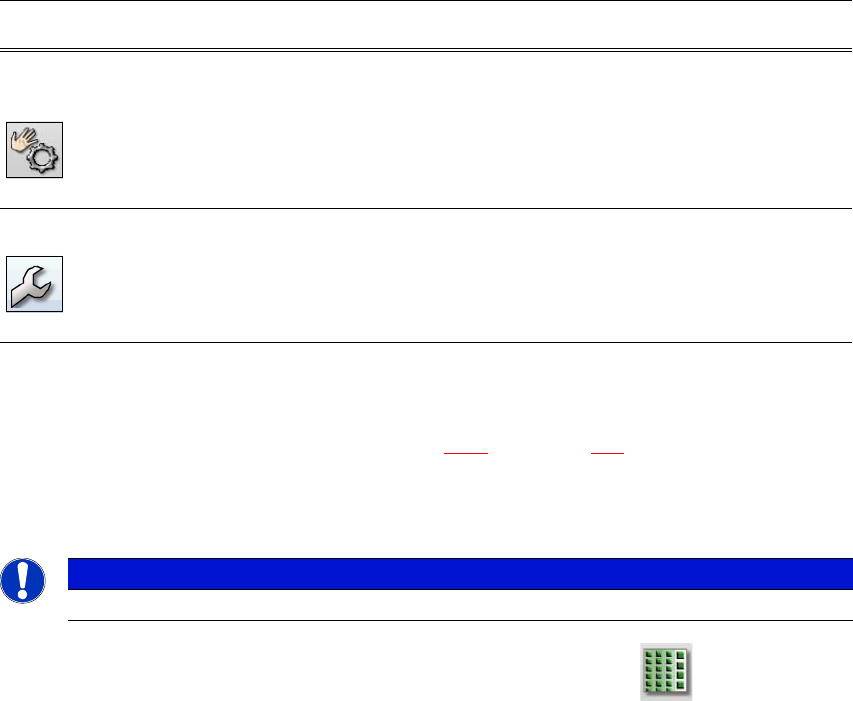

Érzékelők és
funkciók ellenőr-
zése
Információkat és funkciókat tartalmaz teszt célokra.
A beültető automata indító gombja viselkedésének beállítása.
Csak a "Bővített gyártás" szinttől áll rendelkezésre:
teljes referenciafelvétel, a C&P20-fej funkcióinak tesztelése.
Egyes funkciók és tartós folyamatok. Minden portál vezérlése külön
történik.
Szerviz Service-Tools (szerviz eszközök).
Csak a "Szerviz (vevő)" kezelői szinttől elérhető.
A SIPLACE beültető automata beállítása és kalibrálása, beágya-
zott szoftververziók letöltése, a teljes gép kalibrálása és konfigurá-
lása.
Ikon Nézet Leírás
UTALÁS
Az egyes funkciók részletes leírása az online súgóban olvasható.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.5 A kezelőfelület A 713.0 jelű szoftververziótól Kiadás: 11/2019
248
5

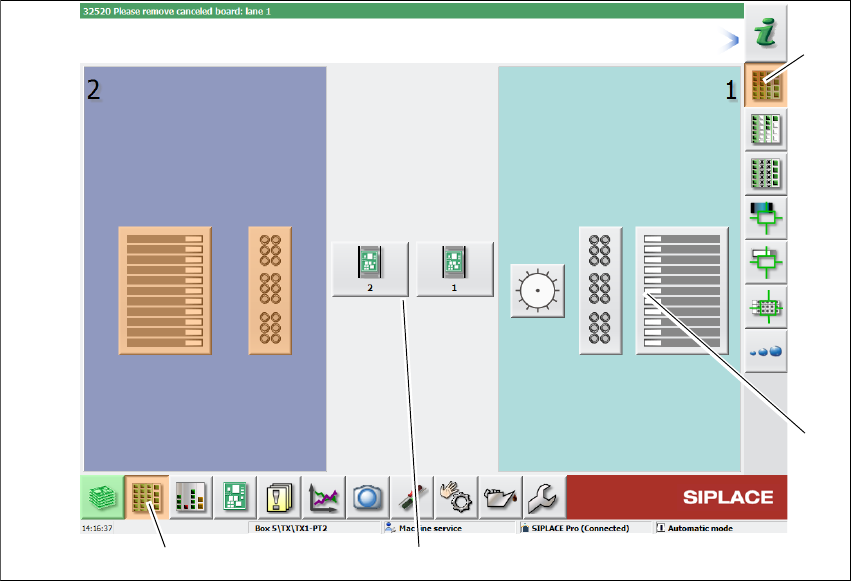

Ábra 5.5 - 3 Kezelőfelület a "Bevezetőmodul, alkatrészek és pipetták" nézetben (példa: SIPLACE SX2)
Szójegyzék
(1) Ikonsor ("Bevezető modul, alkatrészek és pipetták" gomb)
(2) A "Bevezető modul, alkatrészek és pipetták" nézet függőleges ikonsora
(3) Feldolgozási terület 2 portállal
(4) Gomb a pipetta-cseréhez a 2-es portálon
Kattintson pl. az 1. portál WPC-jére (4-es gomb) a konfiguráció ellenőrzéséhez.
Megnyílik következő nézet
(1)
(2)
(3)
(4)
