Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültet ő automatán A 713.0 jel ű szoftververziótól Kiadás: 11/2019 5.9 Ellen ő rz ő járat végrehajtása 265 5.9.4 T artó a kiegészít ő hevedertekercshez 5 Ábra 5.9 …
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.9 Ellenőrzőjárat végrehajtása A 713.0 jelű szoftververziótól Kiadás: 11/2019
264
5
Ellenőrizze a többszínű állapotkijelzőt (3. poz. az 5.9 - 1. ábrán, a(z) 263. oldalon).
– Ha zölden világít, akkor a szállító üzemkész.
– Ha narancssárgán világít, az figyelmeztetést jelez. A LED-ek megfelelően világítanak.
– Ha az állapotkijelző pirosan világít, az hibát jelez. A LED-ek megfelelően világítanak.
A Smart Feeder kezelőpultján megjelenő LED- és állapotkijelzések jegyzéke az 5.11.1
fejezetben, a 277
. oldalon található. 5
Az állapotkijelző kikapcsolt állapotának a következő okai lehetnek: 5
– Az aktuális kiépítésben nincs szállító.
– A szállító hibás.
– A szállító deaktivált (pl. sűrített levegő hiánya miatt).
5.9.2 A hevederek rátolása megfelelő időben
5
5.9.3 NYÁK-alátámasztások ellenőrzése
Ellenőrizze a mágneses NYÁK-alátámasztások pozícióit az emelőasztalon.
– Ügyeljen arra, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-ok alsó oldalán
levő alkatrészekkel.
– Ügyeljen továbbá arra is, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-szállító-
szalag oldalpaneleivel.
– Csak olyan NYÁK-alátámasztásokat használjon, amelyek a 6.11
fejezetben, a 339. olda-
lon leírtaknak megfelelnek.
VIGYÁZAT
Problémák a zárófólia lehúzásával!
A zárófólia leszakadása problémát okozhat a zárófólia lehúzásánál.
UTALÁS
A hevederek túl késői toldása
A hevederszalag túl késői toldása az állásidők meghosszabbodásához vezet
Időben toldja össze a hevedereket, hogy a szállítók ne legyenek üresek.
UTALÁS
A hevederek túl korai toldása
A hevederek túl korai összetoldásakor ha az összetoldás után a régi heveder vége az új
tekercsre tekeredik, előfordulhat, hogy az új tekercs túl tele lesz, a heveder a tekercsről
lecsúszik és beakad. Ez átvételi hibákhoz és nagyobb állási időkhöz vezet.
Időben toldja össze a hevedereket, hogy a régi és új hevederek ne akadjanak be.
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.9 Ellenőrzőjárat végrehajtása
265
5.9.4 Tartó a kiegészítő hevedertekercshez
5

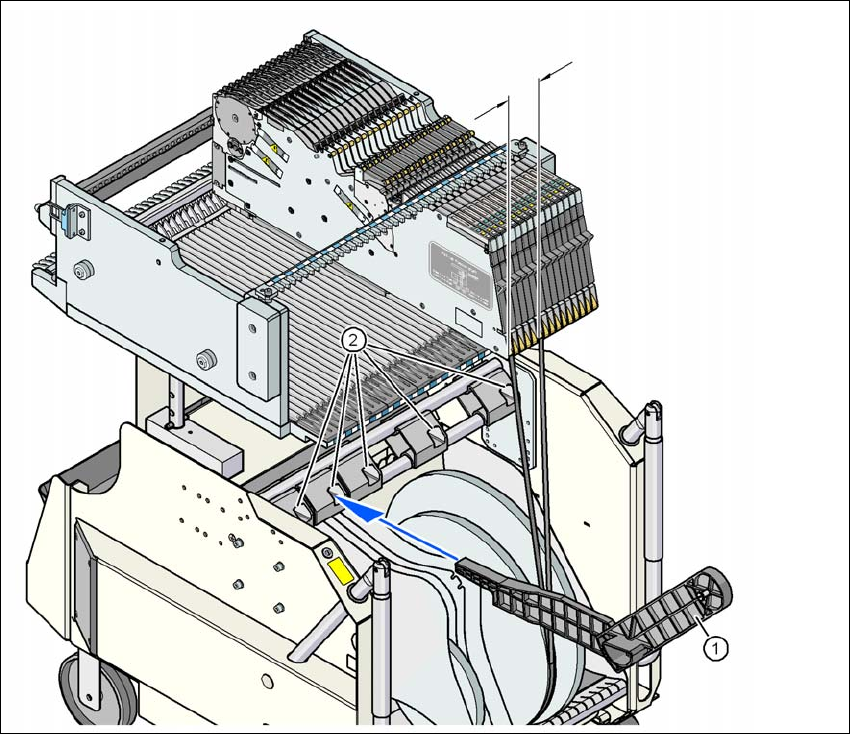

Ábra 5.9 - 2 Tartó a kiegészítő hevedertekercshez
(1) Tartó kiegészítő hevedertekercshez, cikksz. 00141217-xx
(2) Befogókészülék a tartóhoz
5
Az X-Sorozat S szállítói akkor tudják problémamentesen feldolgozni a hevedereket, ha szállító és
a hevedertekercs közötti oldalsó eltérés 60 mm-nél nem nagyobb.
Ha egy előre megadott felszerelés miatt a maximálisan megengedett eltérést nem lehet betartani,
akkor ajánlott a tartót egy járulékos hevedertekercshez (Poz. 1) alkalmazni. Dugja a tartót egy-
szerűen a befogószerkezetbe (2. poz.) és csúsztassa el addig, amíg a maximálisan megengedett
eltérés 60 mm alá csökken. Az alkatrészkocsi összesen 5 befogószerkezettel rendelkezik. Min-
den hevedertekercs-tartó két hevedert képes befogadni, azaz legfeljebb tíz 15" (381 mm) méretű
tekercs helyezhető el a hevederkonténer felett.
Max. 60 mm
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.9 Ellenőrzőjárat végrehajtása A 713.0 jelű szoftververziótól Kiadás: 11/2019
266
5.9.5 Az elválasztó lemeznek behelyezése a hevederkonténerbe
Az elválasztó lemeznek különböző élei vannak, és kétféleképpen helyezhető be a heveder-
konténerbe. Bedugható-tengely használata esetén az elválasztólemez a bedugható-tengely
nyílásával felfelé néz (lásd 4. poz. az 5.9 - 3
). Ha Ön nem használ bedugható-tengelyt, akkor
az elválasztólemez lekerekített éle mutat felfelé (lásd 5. poz. az 5.9 - 3
).
Helyezze be az elválasztó lemezeket, ahogy az a 5.9 - 3. ábrán látható és figyeljen oda, hogy
a hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési hi-
bákat.
Ellenőrizze, hogy az elválasztólemezek mindhárom vezetőcsíknál azonos reteszelési hely-
zetben vannak-e. Máskülönben az elválasztólemez elferdül vagy elhajlik.
5
Ábra 5.9 - 3 Elválasztó lemeznek a hevederkonténerben
(1) Vezetőcsík az elválasztó lemezekhez
(2) Hevederhulladék tartály
(3) Hevederkonténer
(4) Az elválasztó lemez helyzete bedugható-tengely alkalmazása esetén
(5) Az elválasztó lemez helyzete, ha nem kerül alkalmazásra bedugható-tengely
(6) hevedertekercsek csúszófelületei
