5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.9 Ellenőrzőjárat végrehajtása A 713.0 jelű szoftververziótól Kiadás: 11/2019
266
5.9.5 Az elválasztó lemeznek behelyezése a hevederkonténerbe
Az elválasztó lemeznek különböző élei vannak, és kétféleképpen helyezhető be a heveder-
konténerbe. Bedugható-tengely használata esetén az elválasztólemez a bedugható-tengely
nyílásával felfelé néz (lásd 4. poz. az 5.9 - 3
). Ha Ön nem használ bedugható-tengelyt, akkor
az elválasztólemez lekerekített éle mutat felfelé (lásd 5. poz. az 5.9 - 3
).
Helyezze be az elválasztó lemezeket, ahogy az a 5.9 - 3. ábrán látható és figyeljen oda, hogy
a hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési hi-
bákat.
Ellenőrizze, hogy az elválasztólemezek mindhárom vezetőcsíknál azonos reteszelési hely-
zetben vannak-e. Máskülönben az elválasztólemez elferdül vagy elhajlik.
5

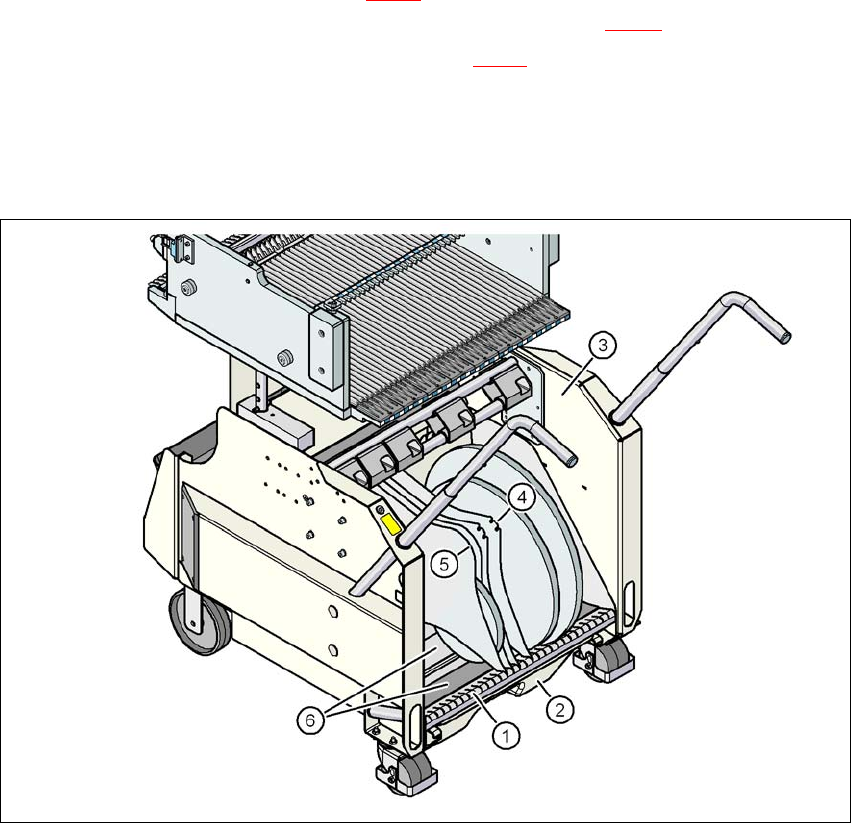

Ábra 5.9 - 3 Elválasztó lemeznek a hevederkonténerben
(1) Vezetőcsík az elválasztó lemezekhez
(2) Hevederhulladék tartály
(3) Hevederkonténer
(4) Az elválasztó lemez helyzete bedugható-tengely alkalmazása esetén
(5) Az elválasztó lemez helyzete, ha nem kerül alkalmazásra bedugható-tengely
(6) hevedertekercsek csúszófelületei
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.10 A szállítómodulok szerelése
267
5.10 A szállítómodulok szerelése
5.10.1 Utasítások a szállítómodulok kezeléséhez
A szállítók precíziós készülékek. Ezért körültekintően bánjon velük.
Kerülje, hogy a szállítók akadályokba ütközzenek.
Ne hagyja a szállítókat leesni.
Állagmegóvásukhoz csak alkalmas szerszámot használjon.
5.10.2 X-szállítók levétele az alkatrészasztalról
5

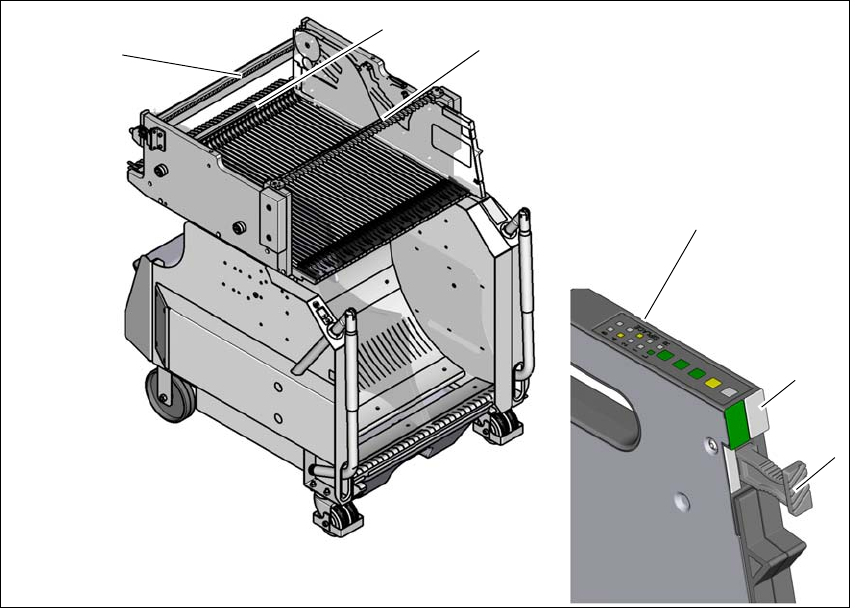

Ábra 5.10 - 1 A szállítók levétele az alkatrészasztalról
(1) Levevő fogantyú
(2) Állapotkijelzés
(3) LED-kijelző
(4) A szállító magasságellenőrzésére való léc
(5) Kilincs a szállító reteszeléséhez
(6) Központosító léc
5
(2)
(1)
(4)
(5)
(6)
(3)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.10 A szállítómodulok szerelése A 713.0 jelű szoftververziótól Kiadás: 11/2019
268
Üzemkész állapotban zölden világít az állapotjelző (2. poz. a 5.10 - 1. ábrán, a(z) 267. oldalon),
ha a szállító benne van az aktuális felszerelésben. Ha a szállító nincs az aktuális felszerelésben,
az állapotkijelző sötét marad.
A szállítót egy kilincs reteszeli az alkatrészasztalban és nem húzható ki. Ha le akarja venni a szál-
lítót az alkatrészasztalról, a következőképpen járjon el:
Nyomja meg a levevő fogót (1. poz. a 5.10 - 1. ábrán, a(z) 267. oldalon). A levevő fogó kiugrik
és az állapotkijelző kialszik.
Várjon kb. 1 másodpercet, amíg a reteszelés (4. poz. az 5.10 - 1. ábrán, a 267. oldalon) sza-
baddá teszi a szállítót.
Húzza ki a szállítót a levevő fogónál fogva az alkatrészasztalból. Ha kb. 5 másodpercnél to-
vább vár, a szállító újból reteszelődik. Az állapotkijelző pirosan felgyúl.
Ugrassa ismét a helyére a levevő fogót. Ha a szállító benne van az aktuális felszerelésben,
akkor az állapotkijelző zölden kezd világítani és az LED-kijelző ismét a nyomvonalat és a lé-
pésközt jelzi.
