Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültet ő automatán A 713.0 jel ű szoftververziótól Kiadás: 11/2019 5.10 A szállítómodulok szerelése 273 5.10.4.3 Heveder behelyezése az X-száll ítómodulba 5 Ábra 5…
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.10 A szállítómodulok szerelése A 713.0 jelű szoftververziótól Kiadás: 11/2019
272
Közben ügyeljen a szállító "hátsó" központosító stiftjére (3. poz. a(z) 5.10 - 3. ábrán, a(z) 271.
oldalon). Ennek probléma nélkül kell csúsznia a központosító léc nyílásában (5. poz.), ellen-
kező esetben a szállító nem merőlegesen áll az alkatrészasztalra vagy nem megfelelően lett
felhelyezve a vezetőprofilra (8. poz. a 5.10 - 3
. ábrán, a(z) 271. oldalon).
A szállító ütközési pozíciójában a reteszelő kilincs (7. poz. a 5.10 - 3. ábrán, a(z) 271. oldalon)
a szállító reteszelő orsóján. Ha elfelejtette bepattintani a levevő kart (1. poz. az 5.10 - 2
. áb-
rán, a 270
. oldalon) néhány másodperc múlva a szállító kezelőpultjának állapotkijelzője piro-
san kezd világítani.
Pattintsa be a levevő fogót (1. poz. a 5.10 - 2. oldalon, a(z) 270. oldal) bepattan. A szállító
állapotkijelzője zölden világít és a szállító üzemkész.
5.10.4 Alkatrész-heveder behelyezése az X-szállítómodulba
5.10.4.1 X-hevederszállító vizsgálata
Amikor a hevedert a szállítóba behelyezi, ellenőrizze, hogy találhatók-e alkatrészek az átadó
ablak (2. poz. az 5.10 - 5
. ábrán, a(z) 274. oldalon) környezetében.
Az esetlegesen ott levő alkatrészeket távolítsa el, mert jelenlétük zavarokat okozhat.
5.10.4.2 AR-heveder előkészítése behelyezéshez
Ellenőrizze, hogy a heveder a kezdetén egyenes vágóéllel rendelkezik-e.
Ha a továbbító lyukak beszakadtak vagy kitörtek, akkor vágja le a heveder ezen szakaszát.
Ügyeljen ezen kívül arra, hogy a fedőfóliára ne tapadjanak ragasztócsíkok.
Húzzon le kb. 30 cm fedőfóliát a hevederről, ha azzal nem szabadít ki alkatrészeket.
5
Rövidítse meg a hevedert a most felszabaduló AR-táskákból kb. 3 cm-re.
Távolítsa el az alkatrészeket a nyitott hevedertáskákból.
Csavarja meg a fedőfóliát a heveder elülső éle körül a heveder alsó oldala mentén.
UTALÁS
Alkatrészek elvesztésének elkerülése
Ha nincs elegendő zárófólia, használja az SMD-hevederbefűzőt:
a 8 mm-es heveder számára: Cikkszám 00355265-xx 5
a 12 mm-es heveder számára: Cikkszám 00356342-xx 5
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.10 A szállítómodulok szerelése
273
5.10.4.3 Heveder behelyezése az X-szállítómodulba
5

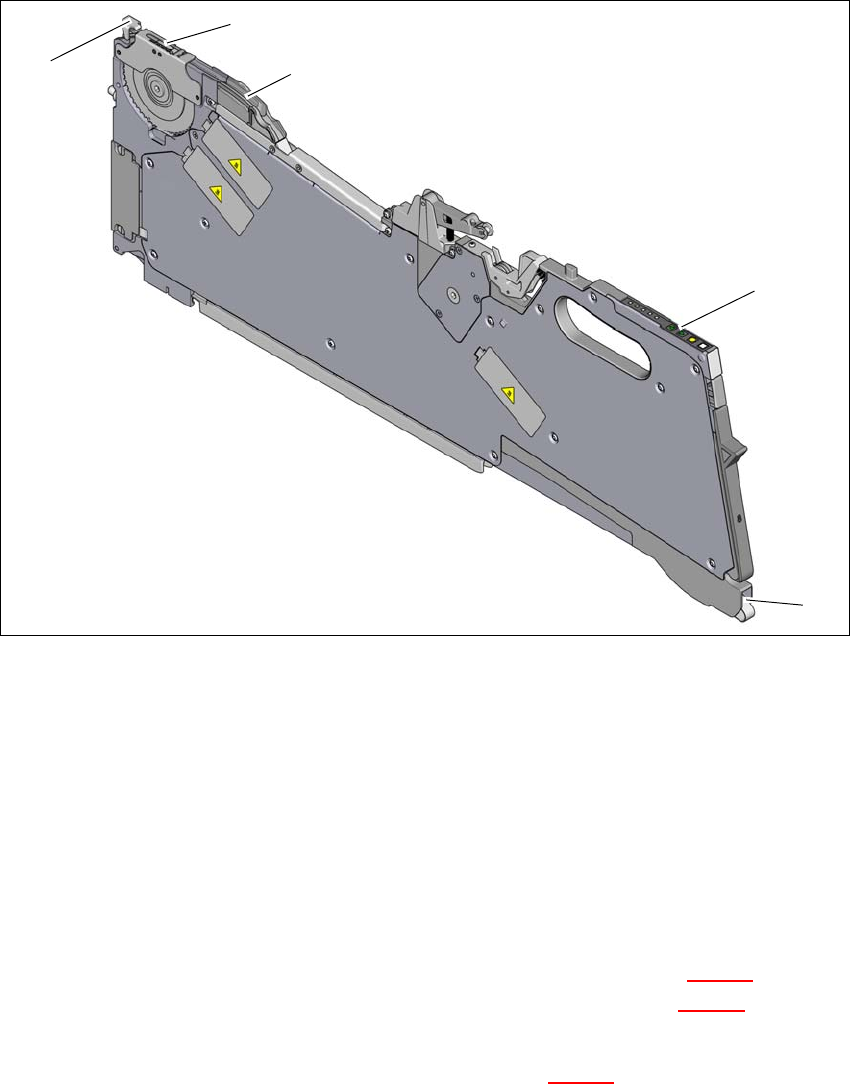

Ábra 5.10 - 4 Alkatrészheveder behelyezése
(1) Belépőnyílás a hevedercsatorna részére
(2) Kezelőmező
(3) A hevedervezető csatorna kilépőnyílása
(4) Átvevő ablak
(5) Kar az átvevő ablak levételéhez
5
Tartsa úgy a hevedert, hogy a továbbító lyukak a szállítási irányba nézve a bal oldalon legye-
nek.
Tolja be a hevedert a hevedervezető csatorna belépőnyílásába (1. poz. az 5.10 - 4. ábrán) és
tovább, amíg a heveder ki nem lép a hevederkilépő nyíláson (3. poz. az 5.10 - 4
. ábrán).
Húzza ki felfelé a hevedert és hajtsa vissza a fedőfóliát a heveder felső oldalára.
Vezesse át a heveder kezdetét az átadó ablak (2. poz. az 5.10 - 5. ábrán) és tovább, amíg a
heveder felütközik a csapszeges keréken.
(1)
(2)
(3)
(4)
(5)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.10 A szállítómodulok szerelése A 713.0 jelű szoftververziótól Kiadás: 11/2019
274
5
Ábra 5.10 - 5 A hevederszállító átvevő ablaka
(1) Hevedertámasz, kivehető (lásd az 5.10.5 fejezetet a 275. oldalon)
(2) Átvevő ablak
(3) Zárófólia behúzóperem
(4) Alkatrész elviteli tartomány
(5) Kar az átvevő ablak levételéhez és reteszeléséhez
Nyomja meg a kezelőpult ELŐRE nyomógombját (1. poz. az 5.10 - 6.ábrán) annyi ideig, hogy
a zárófólia hajtásának helye az alkatrészek elviteli tartományába (4. poz. az 5.10 - 5
. ábrán)
érjen.
5
Ábra 5.10 - 6 Kezelőfelület LED-kijelzővel
(1) ELŐRE nyomógomb a heveder előre továbbításához
(2) HÁTRA nyomógomb a heveder hátra továbbításához
(3) FÓLIA nyomógomb a zárófólia megfeszítéséhez
Tolja a kart (5. poz. az 5.10 - 5. ábrán, a 274. oldalon) előre, hogy az átvételi ablak (2. poz.
az 5.10 - 5
. ábrán, a 274. oldalon) az első reteszelési pozícióba emelkedjen.
(1)
(2)
(3)
