5 Feladatok a beültet ő automatán Üzemeltetési útmutató SIPLACE X-Sorozat S 5.14 Alkatrészkocsi fel-, il l. lecsatolása A 713.0 jel ű szoftververziótól Kiadás: 11/2019 286 5 5 Óvatosan ütközésig tolja be az alkatrészko…
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.14 Alkatrészkocsi fel-, ill. lecsatolása
285
5.14.4 Az alkatrészkocsi felcsatolása
5

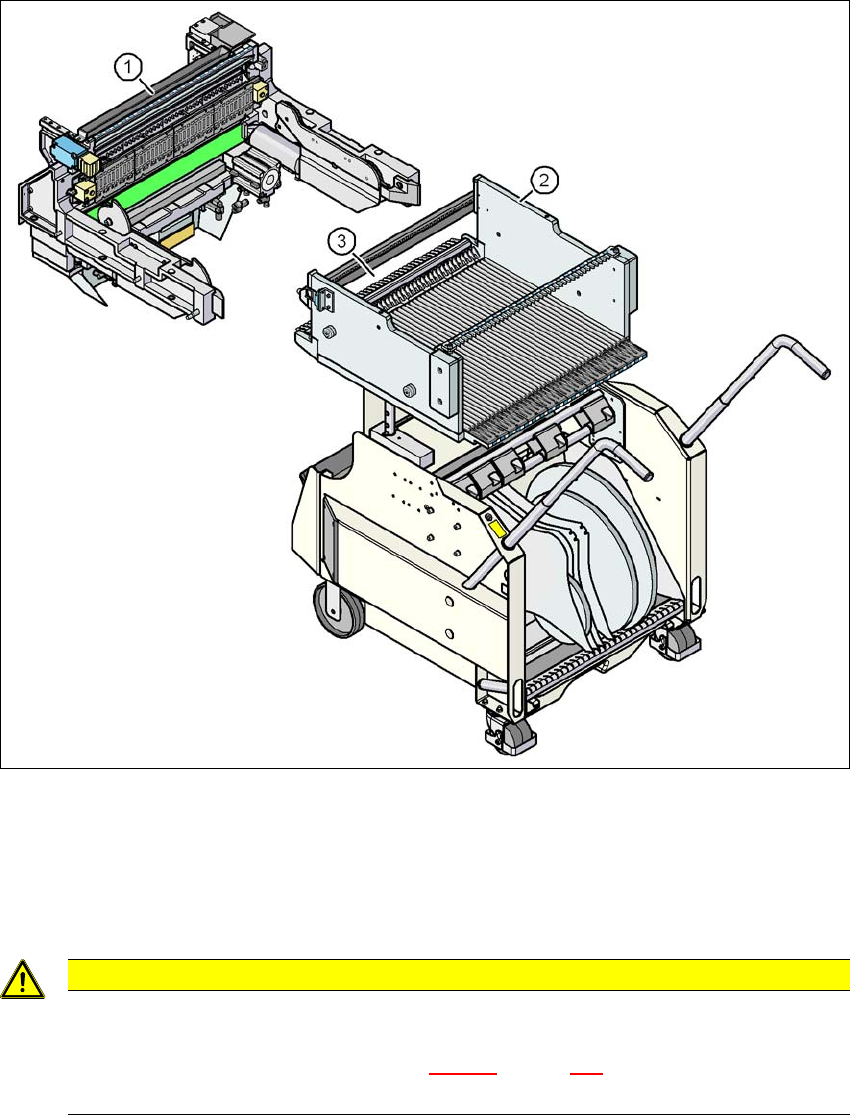

Ábra 5.14 - 3 Alkatrészkocsi és alkatrészkocsi-behúzókészülék, SIPLACE X-Sorozat S
(1) Alkatrészkocsi-behúzókészülék, SIPLACE X-Sorozat S
(2) Alkatrészkocsi, SIPLACE X-Sorozat S
(3) Reteszelőkilincsek
5
VIGYÁZAT
Az alkatrészkocsi betolása!
Amikor az alkatrészkocsit betolja a beültető automatába, vigyázzon arra, hogy a re-
teszelő kilincsek (3. tételszám, a(z) 5.14 - 3
. ábrán, 285. oldal) ne ütközzenek aka-
dályokba.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE X-Sorozat S
5.14 Alkatrészkocsi fel-, ill. lecsatolása A 713.0 jelű szoftververziótól Kiadás: 11/2019
286
5
5
Óvatosan ütközésig tolja be az alkatrészkocsit a beültető automatába.
5
Nyomja a gombot a beültető automata adott helyén addig, amíg az alkatrészkocsi teljesen fel
nem csatlakozik.
Tolja a hüvelyt (1. poz. a 5.14 - 4 ábrán, 287. oldal) mindkét fogantyúnál felfelé, majd hajtsa
le a fogantyút (2. poz. a 5.14 - 4
. ábrán, a(z) 287. oldalon).
UTALÁS
Hevederek illeszkedő levágása
Ha a hevedert nem illeszkedően vágja le az X-szállítók elülső végénél, akkor az üres he-
vederek nem jutnak be az üresheveder-vezetőcsatornába.
Mielőtt az alkatrészkocsit felcsatlakoztatja, vágja le illeszkedően a heveder végét.
VIGYÁZAT
A beültetőfej pozíciója!
Ellenőrizze, hogy a beültetőfej az alkatrészkocsi mozgási területén kívül van-e.
UTALÁS
Felcsatolás csak lezárt védőburkolatnál lehetséges
Zárja le a védőburkolatokat.
Üzemeltetési útmutató SIPLACE X-Sorozat S 5 Feladatok a beültető automatán
A 713.0 jelű szoftververziótól Kiadás: 11/2019 5.14 Alkatrészkocsi fel-, ill. lecsatolása
287
5
Ábra 5.14 - 4 Alkatrészkocsi X-Sorozat S - fogók lefelé fordítása
(1) A hüvelyt tolja felfelé
(2) A fogót hajtsa le
