00198716-01_UM_X-Serie-S_HU - 第291页

Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásb ő vítések A 713.0 jel ű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserél ő 291 6.1.1.2 C&P20 P / C&P20 P2 pipett acserél ő 4 tárral Cikkszám 03103649-xx Pip…

100%1 / 362
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
290
6.1.1 SIPLACE SpeedStar C&P20 P / C&P20 P2 pipettacserélő
6.1.1.1 C&P20 P / C&P20 P2 pipettacserélő 6 tárral
Cikkszám 03103514-xx Pipettacserélő alapfelépítés CP/all - hosszú
Cikkszám 03101503-xx 60xx/40xx pipettatár 20 garázzsal
6
Ábra 6.1 - 1 Pipettacserélő SIPLACE SpeedStar C&P20 P / C&P20 P2 számára, 6 tárral
6
VIGYÁZAT
6
Ezt a pipettacserélőt csak a SpeedStar-ral együtt használja.
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
291
6.1.1.2 C&P20 P / C&P20 P2 pipettacserélő 4 tárral
Cikkszám 03103649-xx Pipettacserélő alapfelépítés CP/all - rövid
Cikkszám 03101503-xx 60xx/40xx pipettatár 20 garázzsal
6

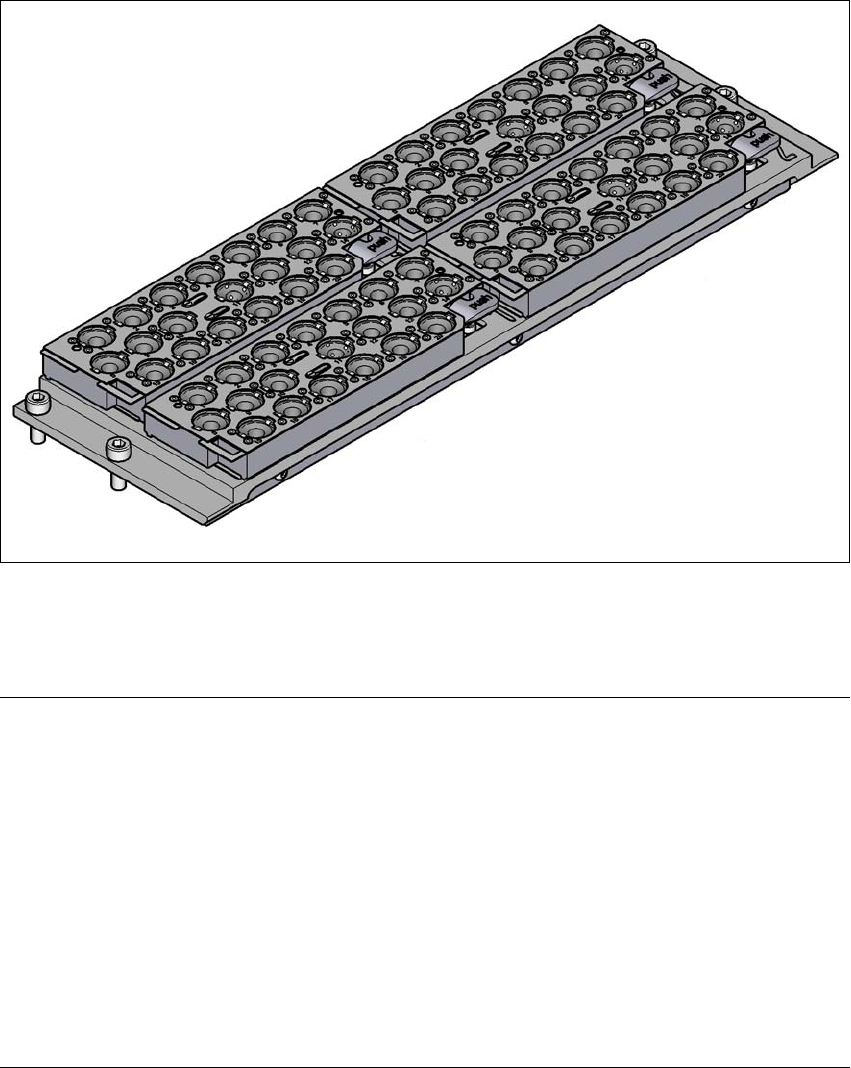

Ábra 6.1 - 2 Pipettacserélő SIPLACE SpeedStar C&P20 P / C&P20 P2 számára, 4 tárral
6.1.1.3 Műszaki adatok
6
Pipettacserélő a SIPLACE SpeedStar (C&P20 P / C&P20 P2) számára
A tárak száma
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
6
4
Pipettagarázsok száma
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standard konfiguráció
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 tár 120 pipetta-garázzsal
4 tár 80 pipetta-garázzsal
Opció: Pipettacserélő, "második sor" 4 tár 80 pipetta-garázzsal
Pipetta típusok 60xx/40xx
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
292
6.1.1.4 SpeedStar konfigurációs példa a SIPLACE X4i S számára - asztalpozíció belül
Az 1., 2., 3. és 4. helyen egy-egy pipettacserélőt lehet felszerelni a SpeedStar számára (1. poz. a
6.1 - 3
. ábrán, a(z) 292. oldalon).
6
Ábra 6.1 - 3 A SIPLACE SpeedStar pipettacserélőjének helye - konfigurációs példa (SIPLACE X4i S)
6
6
6
(1) Pipettacserélő
(2) SIPLACE SpeedStar
(3) „Belső” asztalpozíció
UTALÁS
A beültető automata leállítása hiányzó tárak esetén
A biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leállítja a be-
ültető automatát.
Az összes tárhelyet töltse fel.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
