Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásb ő vítések A 713.0 jel ű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserél ő 299 6.1.2.5 M ű szaki adatok 6 6 Pipett acserél ő a SIPLACE MultiSt ar CPP számára A tára…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
298
6.1.2.4 Pipettatár a 28xx-pipetták részére
6

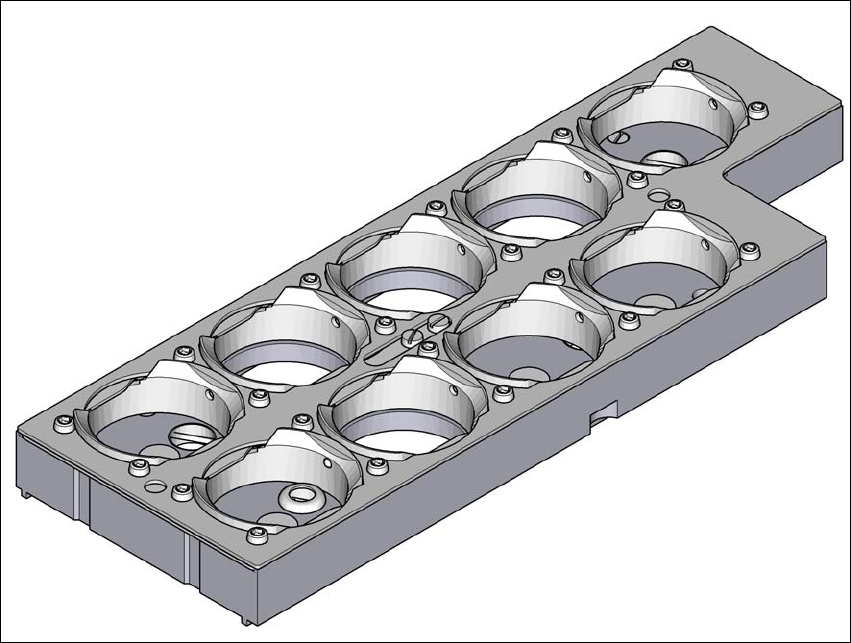

Ábra 6.1 - 9 Pipettatár a 28xx-pipetták részére
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, 4 és 7)
(3) Illesztőjelek (csak nyitott zárólemeznél láthatók)
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
299
6.1.2.5 Műszaki adatok
6
6
Pipettacserélő a SIPLACE MultiStar CPP számára
A tárak száma
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Pipettagarázsok maximális száma
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
Standard konfiguráció
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 darab 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
60 darab 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
Opció: Pipettacserélő, "második sor" 4 tár 80 darabos pipetta-garázzsal
Pipetta típusok 40xx, 11xx, 12xx
20xx, 28xx
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
*)b MTC/WPC esetén, korlátozásokkal a 2. helyen
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
300
6.1.2.6 CPP konfigurációs példa a SIPLACE X4i S számára
Az 1., 2., 3. és 4. helyen egy-egy pipettacserélőt lehet felszerelni a CPP-fej számára (1. poz. a 6.1
- 10. ábrán, a(z) 300. oldalon).
6

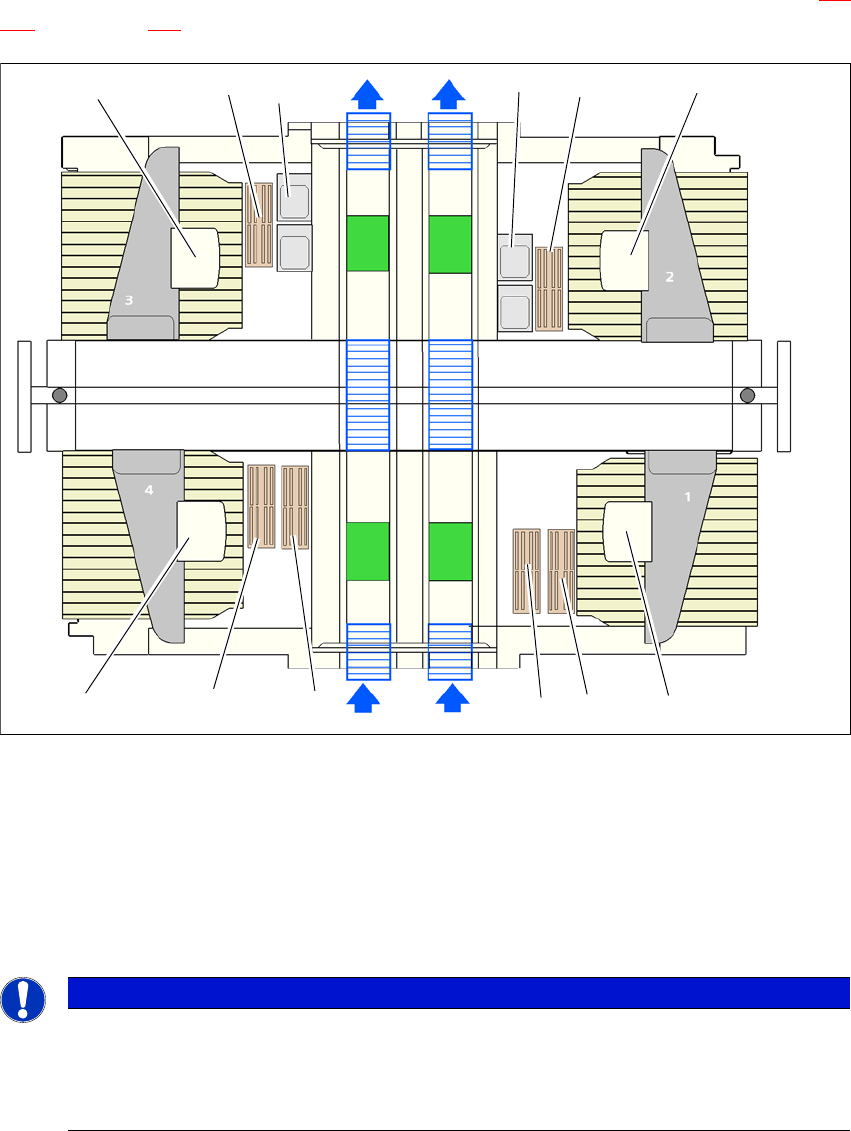

Ábra 6.1 - 10 A SIPLACE MultiStar CPP pipettacserélőjének helye - konfigurációs példa: SIPLACE X4i S
6
6
(1) Pipettacserélő
(2) SIPLACE MultiStar CPP
(3) Rögzített kamerák
(4) Pipettacserélő, második sor (szabadon választható)
UTALÁS
A beültető automata leállítása hiányzó tárak esetén
A biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leállítja a be-
ültető automatát.
Az összes tárhelyet töltse fel.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
