6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
302
6.1.2.8 Pipettacserélő „második sor” a SIPLACE MultiStar CPP számára
A „Pipettacserélő második sor” opció a SIPLACE MultiStar CPP esetében kiegészítő pipettacse-
rélő sort tesz lehetővé.
A kiegészítő csomag a pipettacserélőn kívül a megfelelő szerelőkészletet tartalmazza.
6.1.3 A C&P20 P / C&P20 P2 / CPP pipettacserélő felszerelése
A pipettacserélők az alkatrészkocsi-behúzókészülékre vannak rögzítve.
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzókészülék felé
mutasson.
6
6.1.3.1 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
6
6
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
FIGYELEM!
Vegyes elrendezésnél fej ütközésének veszélye!
Vegyes elrendezésnél fennáll a fej ütközésének veszélye.
Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó
pipettacserélőt szerelje fel.
UTALÁS
6
A tárakat a beültető automatán kívül töltse fel, és mindig csak komplett tárakat cse-
réljen ki.
VIGYÁZAT
A tárak feltöltése
Csak akkor töltse fel a tárakat, ha minden pipetta, ami a Collect&Place-fejnél talál-
ható, visszakerült a tárába.
UTALÁS
Beszorulási veszély!
Ha alkatrészek esnek a tárra, fennáll a zárólemez beszorulásának veszélye.
Kerülje el, hogy alkatrészek a tárakra essenek.
Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
303
6.1.3.2 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 12. ábrán, a 304. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 12
. ábrán, a(z) 304. oldalon). Emelje ki a tárat a tartóból.
6
FIGYELEM!
Kiálló kar esetén a fej ütközésének veszélye
A tár fölé kiálló kar (1. tételszám a 6.1 - 12
ábrán) a beültetőfej ütközéséhez vezethet.
Ügyeljen arra, hogy a kar ne álljon ki a tár fölé.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
304
6

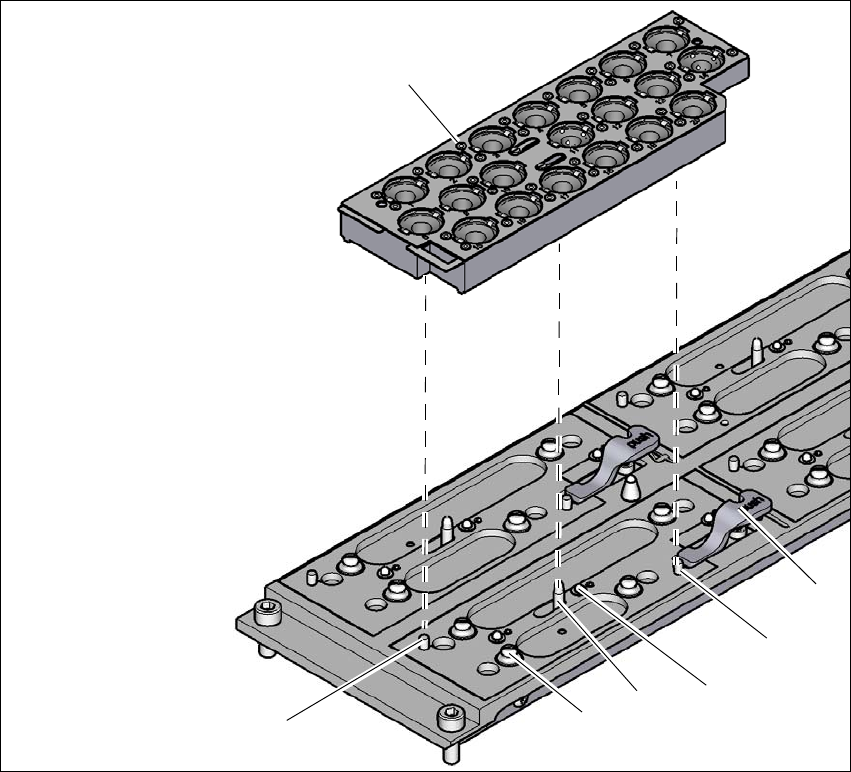

Ábra 6.1 - 12 Pipettacserélő a C&P/CPP fej számára - tár csere
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "Tár reteszelve" állásban
(1)
(2)
(3)
(4)
(5)
(6)
(7)
