6.1.3.2 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 12. ábrán, a 304. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 12
. ábrán, a(z) 304. oldalon). Emelje ki a tárat a tartóból.
6
FIGYELEM!
Kiálló kar esetén a fej ütközésének veszélye
A tár fölé kiálló kar (1. tételszám a 6.1 - 12
ábrán) a beültetőfej ütközéséhez vezethet.
Ügyeljen arra, hogy a kar ne álljon ki a tár fölé.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
304
6
Ábra 6.1 - 12 Pipettacserélő a C&P/CPP fej számára - tár csere
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "Tár reteszelve" állásban
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
305
6
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 12. ábrán, a(z) 304. oldalon).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.3.3 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjellel rendelkezik a helyzet meghatározásához.
6

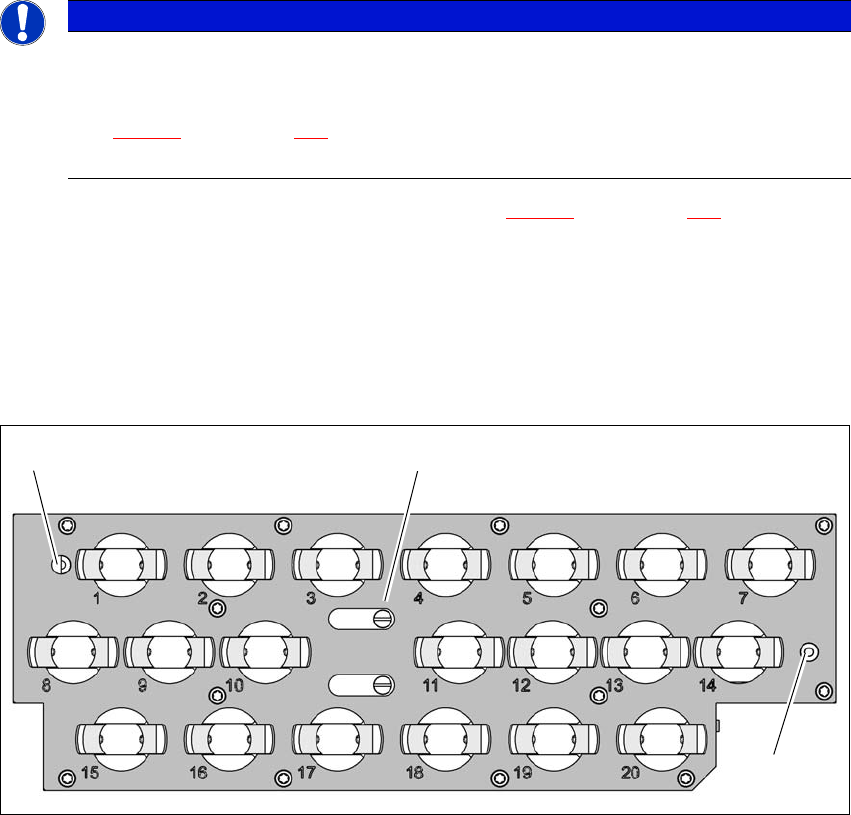

Ábra 6.1 - 13 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban
(2) Illesztőjellek a pozíció meghatározására
UTALÁS
6
Tolja a zárólemezt „Tár reteszelve” állásba.
A behelyezés előtt úgy állítsa a tárat, hogy a hengeres csapok (2. és 6. tételszám a
6.1 - 12
. ábrán, a(z) 304. oldalon) becsúszhassanak a központosító furatba és a
nyújtott lyukba.
(1)
(2)
(2)
