6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat S 6.1 Pipettacserél ő A 713.0 jel ű szoftve rverziótól Kiadás: 11/2019 306 6.1.4 Pipett acserél ő a SIPLACE T winSt ar számára Cikkszám 03005191-xx Tár 2 pipet…
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
305
6
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 12. ábrán, a(z) 304. oldalon).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.3.3 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjellel rendelkezik a helyzet meghatározásához.
6
Ábra 6.1 - 13 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban
(2) Illesztőjellek a pozíció meghatározására
UTALÁS
6
Tolja a zárólemezt „Tár reteszelve” állásba.
A behelyezés előtt úgy állítsa a tárat, hogy a hengeres csapok (2. és 6. tételszám a
6.1 - 12
. ábrán, a(z) 304. oldalon) becsúszhassanak a központosító furatba és a
nyújtott lyukba.
(1)
(2)
(2)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
306
6.1.4 Pipettacserélő a SIPLACE TwinStar számára
Cikkszám 03005191-xx Tár 2 pipetta számára
Cikkszám 03001807-xx Tár 1 pipetta számára
6

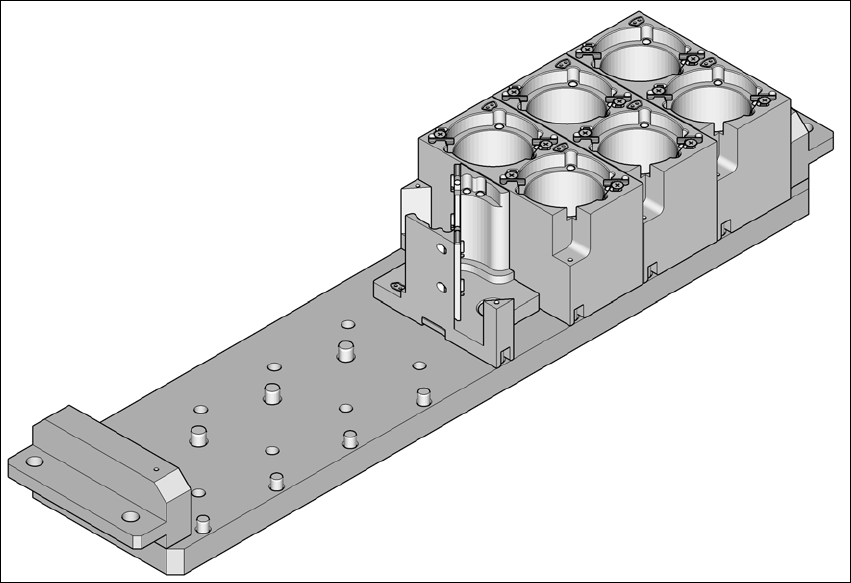

Ábra 6.1 - 14 Pipettacserélő a SIPLACE TwinStar számára
6.1.4.1 Leírás
Ez a pipettacserélő max. 12 pipettatárat tud befogadni. Két tártípus áll rendelkezésre: szabványos
tárak és speciális pipetták vagy fogók számára szolgáló tárak. A tárak egy közös tartón helyez-
kednek el. Két hengeres szeggel vannak központosítva és két süllyesztett fejű csavarral vannak
rögzítve.
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
307
6.1.4.2 Műszaki adatok
6
Pipettacserélő a SIPLACE TwinStar számára
A tárak száma
1. és 3. hely 6
2. és 4. hely 6
max. 12 tár max. 24 pipetta-garázs számára
max. 10 tár max. 20 pipetta-garázs számára
Pipettagarázsok száma szabadon konfigurálható
Standard konfiguráció 3 tár két-két pipetta-garázzsal
1 tár egy pipetta-garázzsal
Pipetta típusok 4xx adapterrel
5xx (standard)
9xx adapterrel
Különleges pipetta, megfogó
