Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásb ő vítések A 713.0 jel ű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserél ő 307 6.1.4.2 M ű szaki adatok 6 Pipett acserél ő a SIPLACE T winSt ar számára A tárak szám…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
306
6.1.4 Pipettacserélő a SIPLACE TwinStar számára
Cikkszám 03005191-xx Tár 2 pipetta számára
Cikkszám 03001807-xx Tár 1 pipetta számára
6
Ábra 6.1 - 14 Pipettacserélő a SIPLACE TwinStar számára
6.1.4.1 Leírás
Ez a pipettacserélő max. 12 pipettatárat tud befogadni. Két tártípus áll rendelkezésre: szabványos
tárak és speciális pipetták vagy fogók számára szolgáló tárak. A tárak egy közös tartón helyez-
kednek el. Két hengeres szeggel vannak központosítva és két süllyesztett fejű csavarral vannak
rögzítve.
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
307
6.1.4.2 Műszaki adatok
6
Pipettacserélő a SIPLACE TwinStar számára
A tárak száma
1. és 3. hely 6
2. és 4. hely 6
max. 12 tár max. 24 pipetta-garázs számára
max. 10 tár max. 20 pipetta-garázs számára
Pipettagarázsok száma szabadon konfigurálható
Standard konfiguráció 3 tár két-két pipetta-garázzsal
1 tár egy pipetta-garázzsal
Pipetta típusok 4xx adapterrel
5xx (standard)
9xx adapterrel
Különleges pipetta, megfogó
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
308
6.1.4.3 TwinStar konfigurációs példa a SIPLACE X4 S számára
A TwinStar-hoz a következő helyeken lehet egy-egy pipettacserélőt felszerelni.
Pipettacserélő az 1., 3. és 4. helyen: 12 tár
Pipettacserélő a 2. helyen: 10 tár
Ezáltal 2 pipettacserélős teljes kapacitás adódik 22 tárral és összesen 44 pipetta-garázzsal.
6

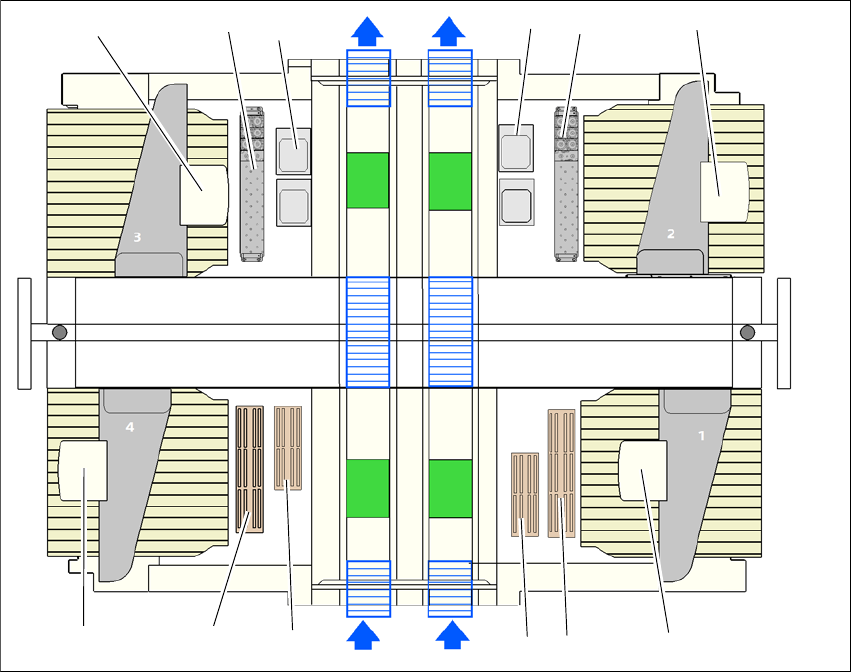

Ábra 6.1 - 15 A TwinStar pipettacserélőjének helye - konfigurációs példa: SIPLACE X4 S
(1) TwinStar pipettacserélő
(2) TwinStar
(3) Rögzített kamerák
(4) SIPLACE Multistar CPP
(5) SIPLACE Multistar CPP pipettacserélő
(6) Pipettacserélő „második sor” SIPLACE MultiStar CPP (opció)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
