6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.4 Matrix-Tray-Changer A 713.0 jelű szoftververziótól Kiadás: 11/2019
314
6.4.3 Műszaki adatok
6.4.3.1 Méretek, súly, egyéb adatok
6
1-es torony (XL) 2-es torony
Méretek
Hosszúság x szélesség
Magasság
1305 mm x 600 mm
1560 mm ha a NYÁK-szállítási magasság 900 mm
1590 mm ha a NYÁK-szállítási magasság 930 mm
1610 mm ha a NYÁK-szállítási magasság 950 mm
Súly (alapkiépítés) kb. 500 kg (kazettákkal és felületitár-tartókkal)
Súly (teljesen felszerelt) kb. 534 kg (alkatrészekkel)
Súly (mozgatott tömegek) kb. 80 kg kb. 43,5 kg
Kazetta-méret (H x SZ x M) 391,2 mm x 305,6 mm x
93,3 mm
352,7 mm x 154,8 mm x
133,8 mm
Kazetta-súly
(teljesen felszerelt)
(felületitár-tartó nélkül)
kb. 11 kg
kb. 1,7 kg
kb. 7,5 kg
kb. 1,35 kg
A felületitár-tartó
súlya
850 g 150 g
A felületitár-tartó
méretei (H x SZ x M) 368 mm x 295,8 mm x
11,1 mm
371 mm x 146 mm x
10,1 mm
Felosztás kazettáról kazettára 96 mm 135 mm
Felosztás szintről szintre 12 mm 11,8 mm
Függőleges emelés 444 mm (1. – 30. FMT
*a
) 511,2 mm (1-től a 40 FTT
a
)
Vízszintes emelkedés az átadási és az
átvételi hely között kb. 647 kg kb. 638 kg
Tárolókapacitás 30 XL felületitár-tartó, 60 JE-
DEC vagy
30 maximális méretű
külön tárral
40 felületitár-tartó 40 Jedec-
felületitárral
Csereidő (5 szint felett) kb. 2 s kb. 1,5 s
Az alkatrész és a felületitár max. magas-
sága tűrésekkel együtt
Minden szint foglalt
Egy szint szabad
Két szint szabad
8,5 mm
19,5 mm
31,5 mm
8,5 mm
19,5 mm
-
*)a Felületitár tartó
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.4 Matrix-Tray-Changer
315
6.4.3.2 Elektromos csatlakozási értékek
6
6.4.3.3 Zajkibocsátási adatok
6
6.4.3.4 Megengedett környezeti hatások
6
6.4.4 MTC telepítési utasításai
A SIPLACE X2 S / X3 S / X4 S esetében a 2. helyre az alkatrészkocsi helyett MTC dokkolható.
Ehhez az alkatrészkocsi számára felszerelt behúzószerkezet az MTC behúzószerkezetére cse-
rélendő. Ha az MTC-t esetleg máshol használja, akkor a szabaddá vált helyre visszaszerelhető
egy alkatrészkocsi.
6
Csatlakozási feszültség 3 x 200 V~ ± 5%; 50/60 Hz (Japán)
3 x 208 V~ ± 5%; 50/60 Hz (U.S.A.)
3 x 400 V~ ± 5%; 50/60 Hz (Európa)
összteljesítmény igény 1,5 kW
Maximális zajkibocsátás 74 dB (A)
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30 - 75 % (A középérték nem nagyobb, mint 45 %, így
a kondenzáció a beültető automatán mindenképpen ki
van zárva.)
UTALÁS
Az MTC konfigurációs lehetőségei
– Az MTC nem konfigurálható a CPP-fejjel együtt.
– Az MTC a SIPLACE X2 S / X3 S / X4 S-en csak a 2. helyre konfigurálható.
– A SIPLACE X2 S / X3 S / X4 S-en a szervizfedélnek felszerelt állapotban kell lennie.
Lásd "A beültető automata védőkapcsolóinak helyzete" a 82. oldalon
– Az MTC a Twin Head fejjel és a 33-as, 25-ös típusú stacioner vagy a 3D Koplan ka-
merákkal konfigurálható.
– Egy MTC konfigurálása esetén csak 12 pipettatár használható.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.4 Matrix-Tray-Changer A 713.0 jelű szoftververziótól Kiadás: 11/2019
316
6.4.4.1 Méretek
6

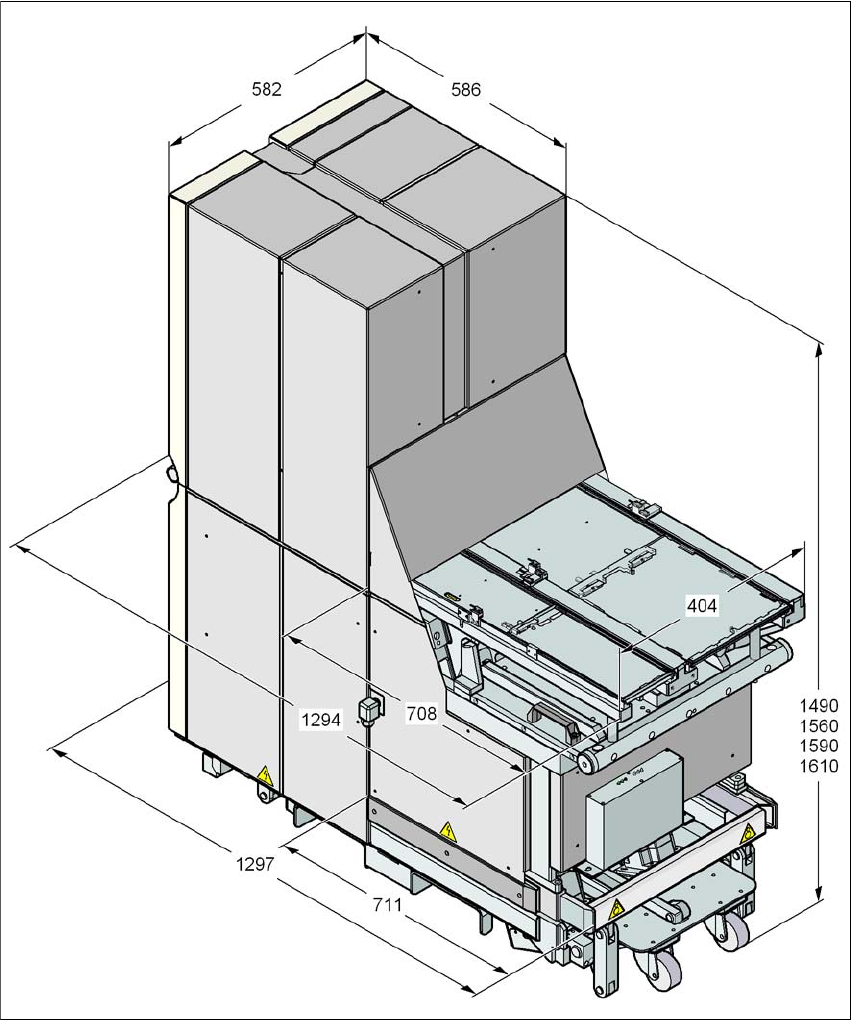

Ábra 6.4 - 1 Matrix-Tray-Changer, méretek, minden adat milliméterben
