6.4.4.2 Kezelőelemek
6

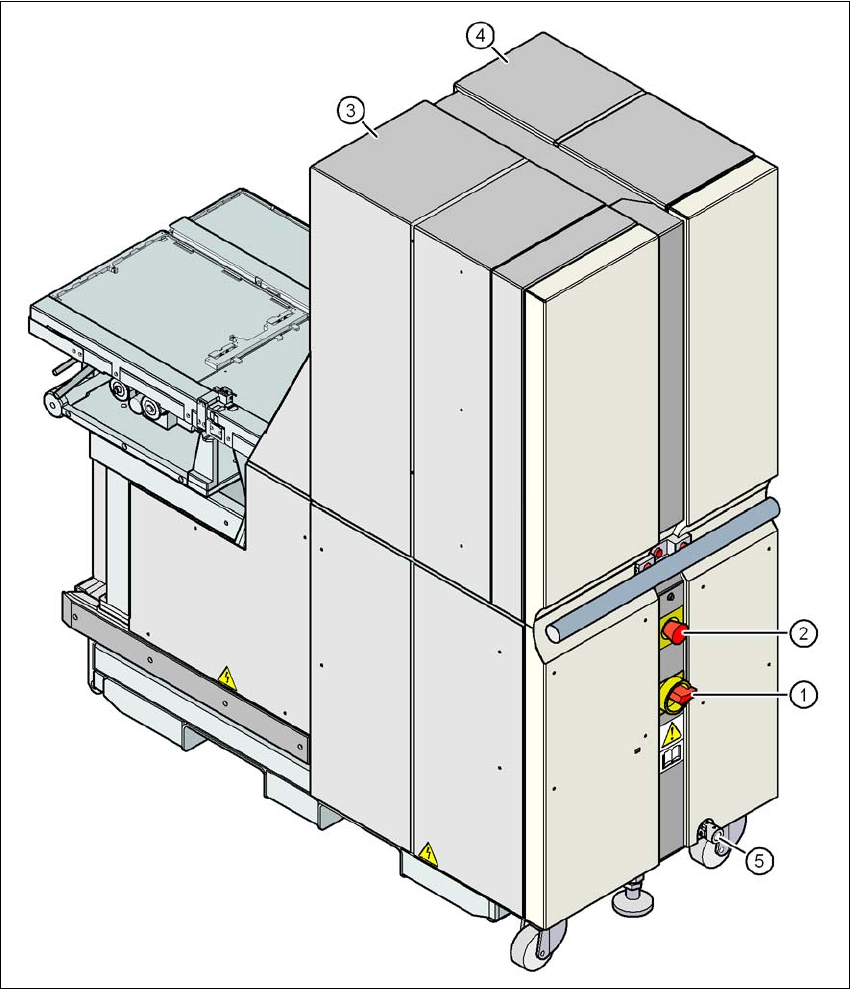

Ábra 6.4 - 2 Matrix-Tray Changer, hátulnézet
(1) Főkapcsoló
(2) VÉSZ-LEÁLLÍTÓ nyomógomb
(3) 1. torony max. 30 felületitár-tartó befogadására (max. 60 JEDEC-tray)
(4) 2. torony max. 40 felületitár-tartó befogadására (max. 40 JEDEC-tray)
(5) Felfekvési pont a Matrix-Tray-Changer magasságállításának forgatókarja számára
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.4 Matrix-Tray-Changer A 713.0 jelű szoftververziótól Kiadás: 11/2019
318
6.4.5 A SIPLACE X2 S / X3 S / X4 S beültető automaták méretei MTC-vel
6

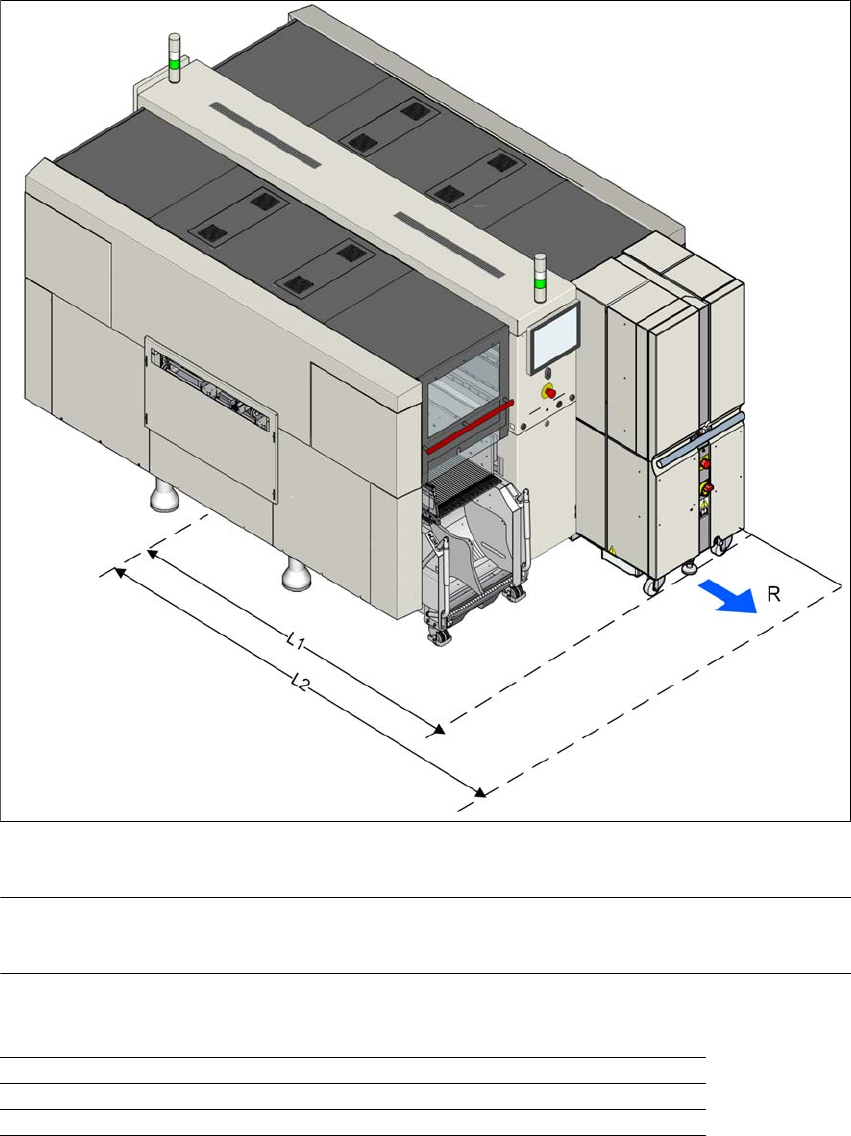

Ábra 6.4 - 3 A SIPLACE X2 S / X3 S / X4 S beültető automaták méretei Matrix-Tray-Changer-rel, milliméterben
UTALÁS 6
A 2. helyre az alkatrészkocsi helyett felcsatlakoztatható Matrix-Tray-Changer is.
Az MTC R mozgatási sugara a SIPLACE X2 S / X3 S / X4 S beültető automatákon a következő:
6
R mozgatási sugár a 2. helypozícióban 750 mm
L1 távolság: Gép közepe az MTC külső szélétől 1938 mm
L2 távolság: Gép közepe a faltól 2688 mm
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.5 Waffle-Pack-váltó (WPC5/WPC6)
319
6.5 Waffle-Pack-váltó (WPC5/WPC6)
6.5.1 Leírás
A Waffle-Pack-váltó alkatrészeket készít elő a felületitárban, úgy hogy a felületitár betározásakor
és automatikus cseréjekor elkerülje a fölösleges időveszteséget. Egy opcionális programozható
hozzáférésen keresztül, amely akár 28 felületi tárhoz is hozzáférést nyújt, az előkészített alkatré-
szek kínálata jelentősen kibővül.
A Waffle-Pack-váltó integrált alvázzal rendelkezik, ezért könnyen másik helyre vihető. A beültető
automatákhoz megvalósított nyomtatottkártya-szállítási magassággal kerül kiszállításra, de né-
hány mozdulattal hozzáigazítható a 900, 930 és 950 mm-es nyomtatottkártya-szállítási magas-
sághoz. A fennmaradó helyekre a fix asztalt kell rögzíteni.
