Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.5 Waffle-Pack-váltó (WPC5/WPC6)
319
6.5 Waffle-Pack-váltó (WPC5/WPC6)
6.5.1 Leírás
A Waffle-Pack-váltó alkatrészeket készít elő a felületitárban, úgy hogy a felületitár betározásakor
és automatikus cseréjekor elkerülje a fölösleges időveszteséget. Egy opcionális programozható
hozzáférésen keresztül, amely akár 28 felületi tárhoz is hozzáférést nyújt, az előkészített alkatré-
szek kínálata jelentősen kibővül.
A Waffle-Pack-váltó integrált alvázzal rendelkezik, ezért könnyen másik helyre vihető. A beültető
automatákhoz megvalósított nyomtatottkártya-szállítási magassággal kerül kiszállításra, de né-
hány mozdulattal hozzáigazítható a 900, 930 és 950 mm-es nyomtatottkártya-szállítási magas-
sághoz. A fennmaradó helyekre a fix asztalt kell rögzíteni.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.5 Waffle-Pack-váltó (WPC5/WPC6) A 713.0 jelű szoftververziótól Kiadás: 11/2019
320
6.5.2 Áttekintés
A WPC5 funkcionalitása és műszaki adatai messzemenően megegyeznek a WPC6-éval. A WPC6
pluszban Non-Stop modullal is rendelkezik.
Cikkszám 00119827-xx WPC5
Cikkszám 00119828-xx WPC6
6

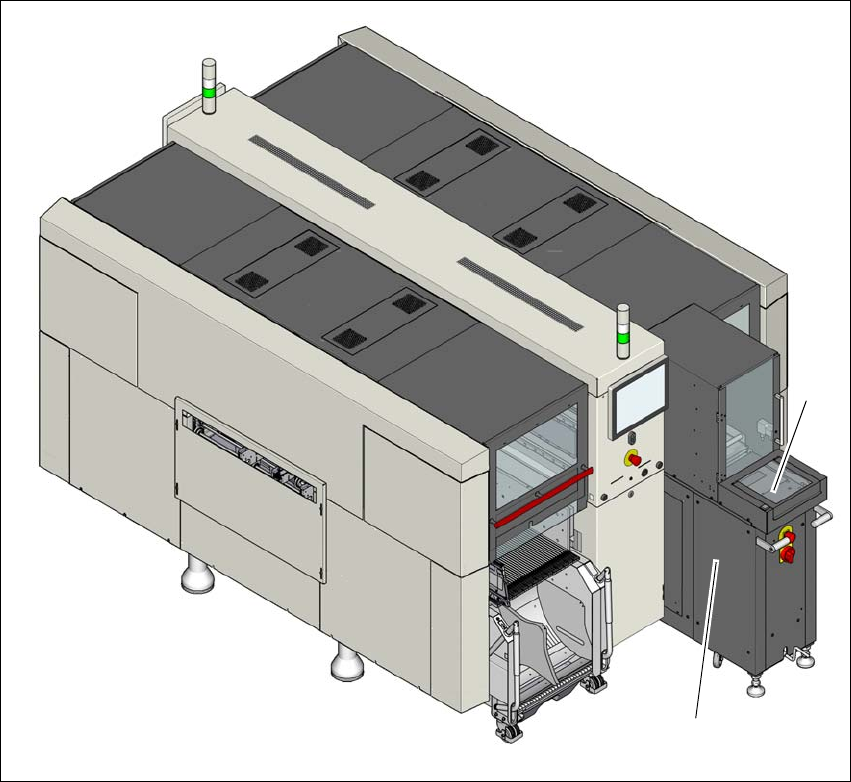

Ábra 6.5 - 1 WPC6 a SIPLACE X2 S / X3 S / X4 S-nél
(1) WPC6
(2) Non-Stop modul (csak WPC6)
(1)
(2)
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.5 Waffle-Pack-váltó (WPC5/WPC6)
321
6.5.3 Biztonsági utasítások
6
6
6.5.4 Utasítások a kezeléshez
6
6.5.4.1 Kezelés, karbantartás, szerviz
A Waffle-Pack-váltók kezelésének, karbantartásának és szervizének kimerítő dokumentációját a
Waffle-Pack-váltóval szállított kézikönyvekben találja meg.
FIGYELEM!
Sérülésveszély!
Működő beültető automatánál a Waffle-Pack-váltó sérülésveszélyes.
Soha ne nyúljon a beültető automata működése közben a Waffle-Pack-váltó és a be-
ültető automata állványa közötti résbe.
FIGYELEM!
Az üzemelés előfeltétele: A Waffle-Pack-váltó felcsatolása a beültető automatára!
Tilos a Waffle-Pack-váltó működtetése, ha az nincs a beültető automatára felcsatolva.
A Waffle-Pack váltó vezérlőkábelét csak akkor csatlakoztassa illetve húzza ki a csat-
lakozó aljzatból, ha a Waffle-Pack-váltó a beültető automatára fel van csatolva.
Csak akkor csatlakoztassa az áramellátókábelt a külső áramellátáshoz, illetve ik-
tassa ki abból, ha a Waffle-Pack-váltó a beültető automatára fel van csatolva.
UTALÁS
Vegye figyelembe a bekacsolási sorrendet
Ha egy beültető automatára két Waffle-Pack-váltó van beszerelve, akkor figyelni kell a
bekapcsolási sorrendre. Ellenkező esetben hibák léphetnek fel (pl. CAN-Switch-Error).
A Waffle-Pack-váltót mindig a SIPLACE beültető automata előtt kell bekapcsolni.
Hiba esetén kapcsolja ki a Waffle-Pack-váltót és a SIPLACE beültető automatát és
kapcsolja azokat a helyes sorrendbe be. Legyen tekintettel a szükséges várakozási
időkre.
