6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat S 6.5 Waffle-Pack-váltó (WPC5/WPC6) A 713.0 jel ű szoftververziótól Kiadás: 11/2019 326 6.5.9 Kezel ő elemek 6 Ábra 6.5 - 4 WPC - kezel ő elemek (1) VÉSZ-LEÁLL…
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.5 Waffle-Pack-váltó (WPC5/WPC6)
325
6.5.8 Méretek WPC5/WPC6-al
6
Ábra 6.5 - 3 A WPC5/WPC6 méretei a SIPLAE X-Sorozat S-nél
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.5 Waffle-Pack-váltó (WPC5/WPC6) A 713.0 jelű szoftververziótól Kiadás: 11/2019
326
6.5.9 Kezelőelemek
6

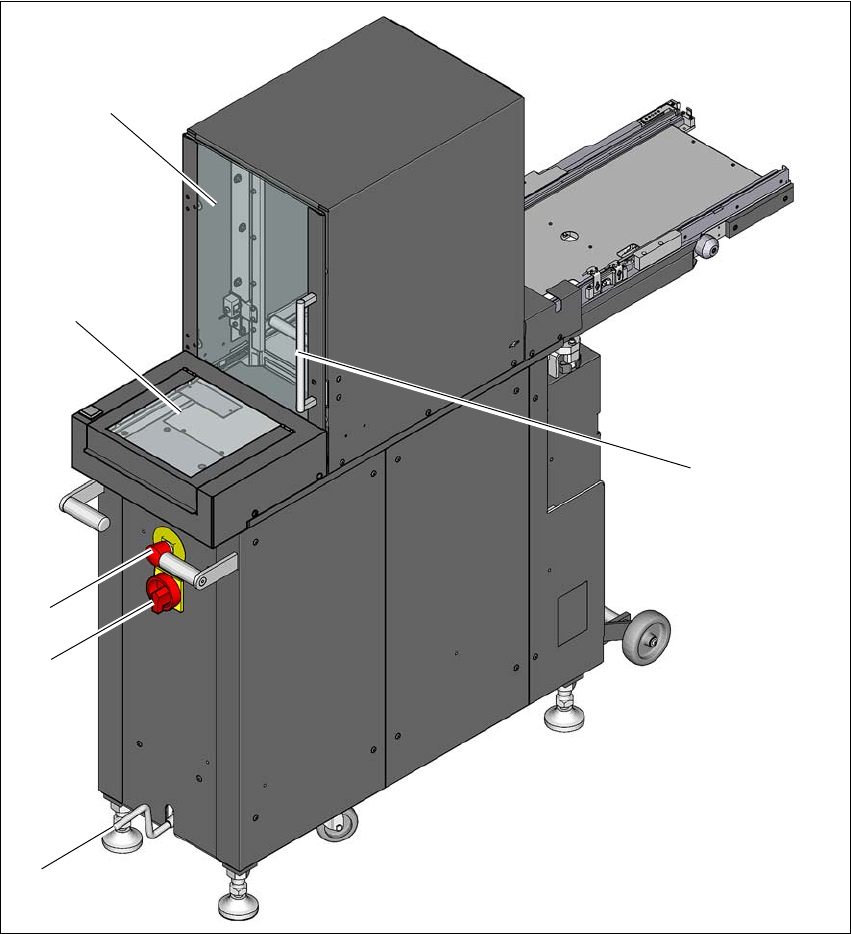

Ábra 6.5 - 4 WPC - kezelőelemek
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) Főkapcsoló
(3) Hajtókar az alváz emeléséhez és süllyesztéséhez
(4) Védőajtók
(5) Tár-raktár
(6) Non-Stop modul (csak WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.5 Waffle-Pack-váltó (WPC5/WPC6)
327
6.5.9.1 Biztonsági berendezések
VÉSZ-LEÁLLÍTÓ nyomógomb 6
A VÉSZ-LEÁLLÍTÁS gomb megnyomására a teljes berendezés, azaz SIPLACE beültető auto-
mata és Waffle-Pack cserélő azonnal leáll. A VÉSZ-LEÁLLÍTÁS gomb kireteszelése után a teljes
berendezést a SIPLACE beültető automata start-gombjával indítható. Ezután tovább folytathatja,
illetve megszakíthatja a beültetést.
6
Védőajtók 6
A védőajtók nyitásakor a Waffle-Pack-váltó emelő tengelye és ellátó-tengelye leáll. A védőajtó be-
csukásával a Waffle-Pack-váltó folytatja a működését.
6
Non-Stop modul (csak WPC6) 6
A Non-Stop modul fedelén keresztül a felületi tárat folyamatos működés közben feltöltheti vagy
kitolhatja, anélkül, hogy a SIPLACE beültető automata leállna. Egy kezelőgomb jelzi, hogy egy
felületi tár a Non-Stop modulban található-e, a Non-Stop modul üres-e, vagy éppen most zajlik a
felületi tár mozgatása.
6
UTALÁS
Közben figyeljen az esetleg nem teljesen beültetett áramköri lapokra.
VIGYÁZAT
A Waffle-Pack-váltó védőajtóját ne nyissa ki, miközben a Waffle-Pack-váltó az alkat-
rész elhozását végzi.
VIGYÁZAT
A VÉSZ-LEÁLLÍTÁS kioldása a fedél kinyitásával!
Ha a villog a kezelőgomb, a felületi tár a Non-Stop modulban mozgásban van és a műve-
let még nem ért véget. Ha fedelet kinyitják, miközben a kezelőgomb villog, kiold a VÉSZ-
LEÁLLÍTÁS.
A fedél kinyitásához várjon addig míg a kezelőgomb nem villog tovább.
