6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat S 6.8 3D-koplanaritási lézermodul A 713.0 jel ű szoftververziótól Kiadás: 11/2019 334 6.8.2 M ű szaki adatok 6 Alkatrészek QFP, SO, BGA, Gullwing, csatlakozódu…
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.8 3D-koplanaritási lézermodul
333
6
6
6
6
FIGYELEM!
A lézersugár veszélyes a szemre
Az elérhető lézersugár veszélyes a szemre és különleges esetekben a bőrre is.
A 3B (közepes teljesítményű) lézerek sugárzás a szem számára közvetlenül és tükrözve
is veszélyes a szemre. A felső teljesítménytartományban ezek a lézerek károsíthatják a
bőrt is.
Mindenképpen el kell kerülni a lézersugárzásba való közvetlen pillantást.
A 3D-koplanaritásmodul úgy van beépítve és rögzítve a beültető automatába, hogy
rendeltetésszerű felhasználás mellett (rövid időtartamú besugárzás) az elérhető lé-
zersugárzás teljesíti a 2. lézerosztály hatérértékeit és így a szem számára veszély-
telen.
FIGYELEM!
2. osztályú tokozott lézerberendezés
A rögzített felszerelés esetén a beültető automata esetén egy úgynevezett "tokozott" lé-
zerberendezésről van szó, amely a 2. osztályba van besorolva.
A 3D-érzékelő a VÉSZKI-áramkörbe van integrálva.
A VÉSZKI-áramkört nem szabad deaktiválni!
A 3D-érzékelőt csak a beültetőautomatában szabad működtetni!
FIGYELEM!
Javítás és szerviz
Javítás és szerviz céljából az érzékelőt küldje mindig az ASM Assembly Systems
GmbH & Co. KG. céghez.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.8 3D-koplanaritási lézermodul A 713.0 jelű szoftververziótól Kiadás: 11/2019
334
6.8.2 Műszaki adatok
6
Alkatrészek QFP, SO, BGA, Gullwing, csatlakozódugók
Pontosság
*a
± 15 µm (3σ), ± 20 µm (4σ)
Maximális AR-méret 50 x 50 mm²
Maximális AR-magasság 17 mm
BGA házformák
min. gömb-átmérő
min. gömbtávolság
a gömbök min. száma
400 μm
800 μm
6
Házalak: Gullwing
min. lábszélesség
*b
min. lábszélesség
a lábak min. száma
300 μm
500 μm
5
Maximális csatlakozódugó méret 120 x 20 mm²
Csatlakozódugó (Gullwing)
min. lábszélesség
b
min. lábszélesség
a lábak min. száma
300 μm
500 μm
5
Beültetőfej-típus TwinHead, SIPLACE Multistar CPP
Lézervédelmi osztály
3D-koplanaritásérzékelő
Beültető automata
3B
2
*)a Gömbönként/lábanként
*)b Kisebb lábszélesség szükségessége esetén vegye fel a kapcsolatot a helyi termékmenedzserrel
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.9 Rögzített kamerák
335
6.9 Rögzített kamerák
6.9.1 AR-kamera stacionárius P&P, 25 GigE típus (FC-kamera)
Cikkszám 03105205-xx, stacionáris AR-kamera, 25 GigE típus
6

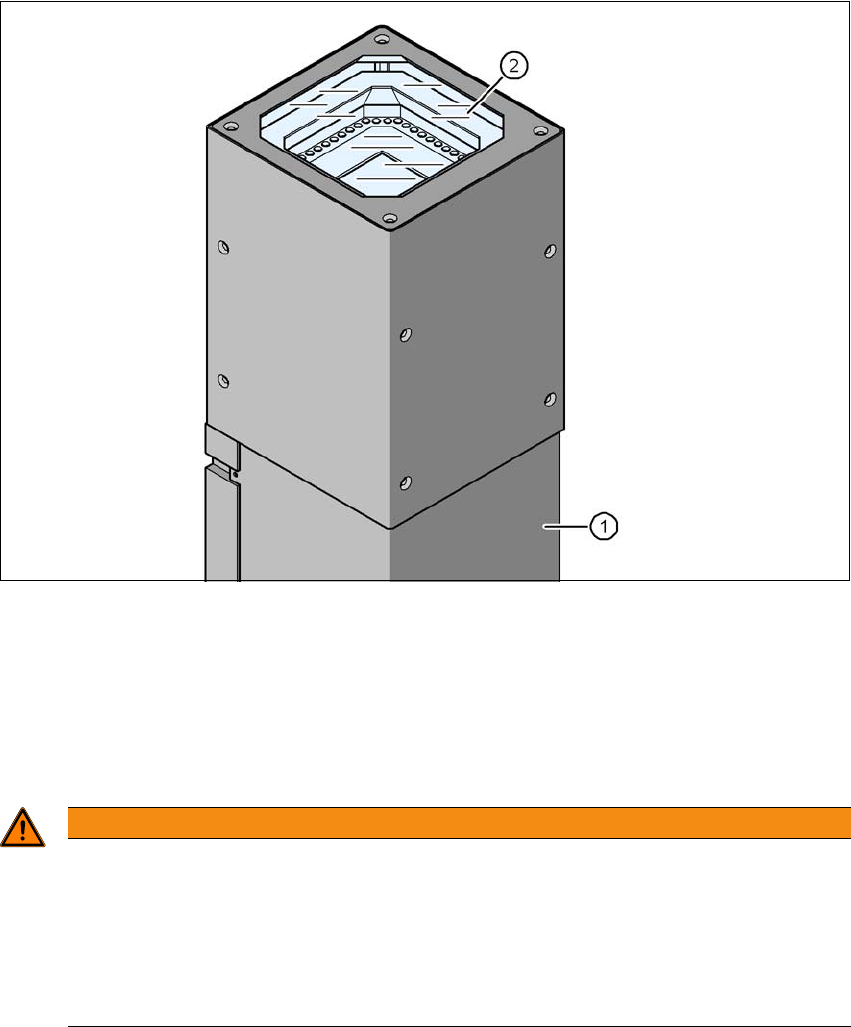

Ábra 6.9 - 1 Stacionárius AR-kamera, P&P, 25 típus, GigE (FC-kamera)
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
6.9.1.1 Biztonsági utasítások
6
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar stacionárius AR kameráját.
Ha a beültető fejet TwinStar-ról SIPLACE Multistar CPP-re cseréli, a stacionáris al-
katrészkamerát az alsó helyzetbe kell felszerelni.
