Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.12 Smart Pin Support
341
6

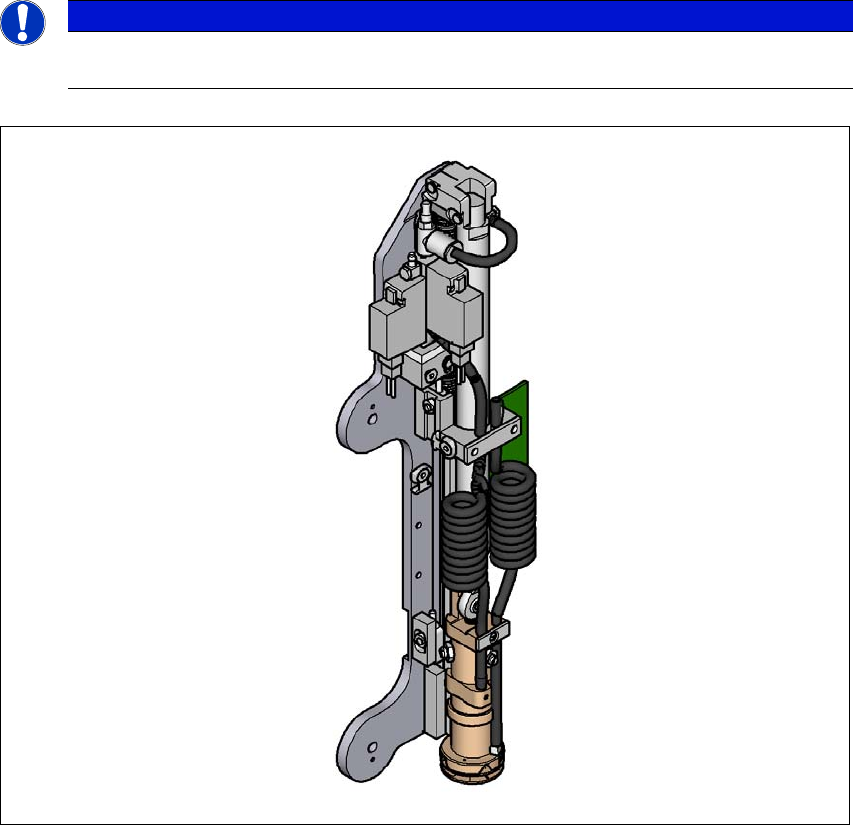

Ábra 6.12 - 2 A Smart Pin Support megfogóegysége
A megfogóegység a portálra van felszerelve. Ez a megfogóegység veszi ki a támasztólábakat az
arra szolgáló tárakból, majd helyezi el azokat az emelőasztalon. A támasztólábak pozícióját a be-
ültető automatában a SIPLACE Pro NYÁK szerkesztőjében lehet meghatározni a NYÁK minde-
gyik oldalához.
Különböző gépkonfigurációk esetén két különböző tár áll rendelkezésre a max. 10 támasztóláb
automatikus cseréjéhez. Ezek a tárak egy tártartóra vannak rögzítve, amely aztán az AR-kocsi
behúzószerkezetre kerül felszerelésre.
– Smart Pin Support - Q10 tártípus [cikkszám 00119997-xx]
– Smart Pin Support - W5 tártípus [cikkszám 00119998-xx]
UTALÁS
A részletes leírás a "Smart Pin Support kezelési utasításban" található, német+angol
[cikkszám 00197001-xx].
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.12 Smart Pin Support A 713.0 jelű szoftververziótól Kiadás: 11/2019
342
6

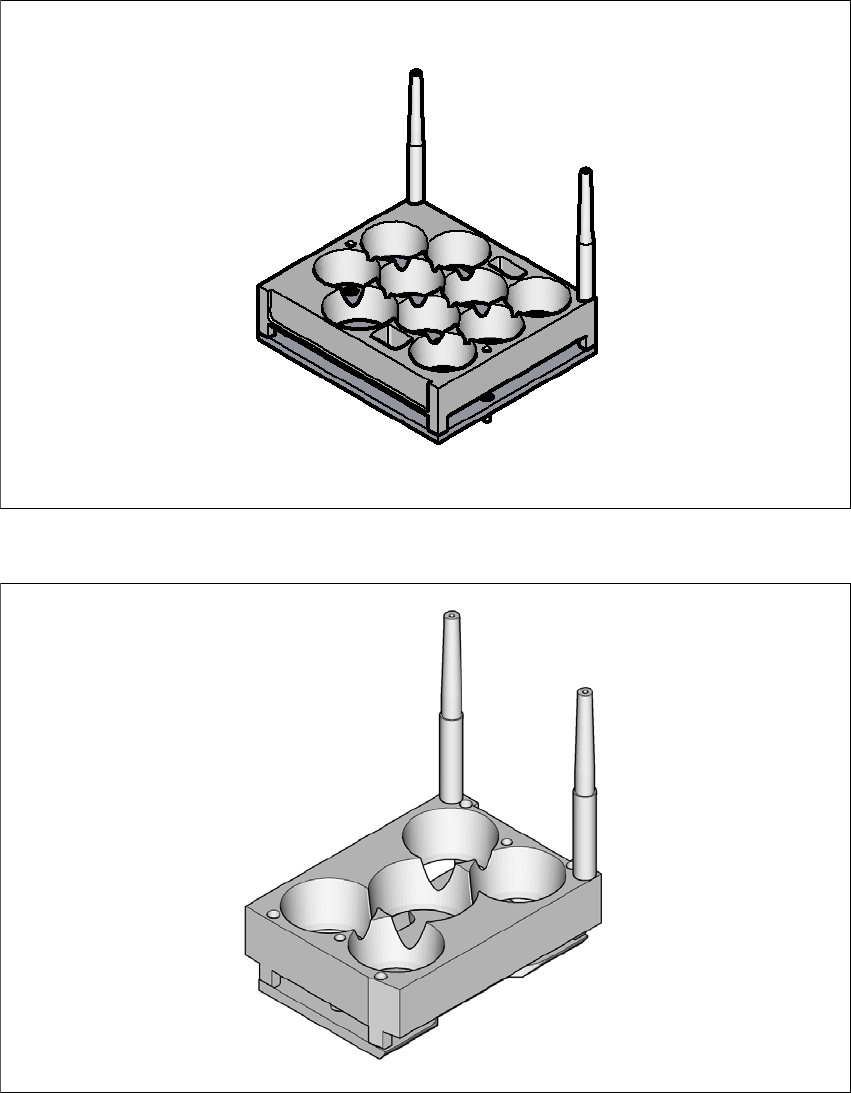

Ábra 6.12 - 3 Smart Pin Support - Q10 tártípus
6
Ábra 6.12 - 4 Smart Pin Support - W5 tártípus
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.13 Hosszú nyomtatott áramköri lap (LBO) opció
343
6.13 Hosszú nyomtatott áramköri lap (LBO) opció
Cikkszám 519874-xx X-Sorozat S, LBO licenc
A"hosszú nyomtatott áramköri lap" opció lehetővé teszi a meghatározottnál hosszabb nyomtatott
áramköri lapok beültetését.
6
UTALÁS
Az opció működése a NYÁK geometriájától függ.
