Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság A 713.0 jel ű szoftververziótól Kiadás: 11/2019 2.2 Figyelmeztet ő táblák 49 Ábra 2.2 - 5 Figyelmeztet ő táblák a beültet ő automatákon - 2. rész (példa: SIPL AC …

2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S

2.2 Figyelmeztető táblák A 713.0 jelű szoftververziótól Kiadás: 11/2019

2.2.4 Figyelmeztető táblák a beültető automatán (táblával felszerelés Kína szá-

mára)

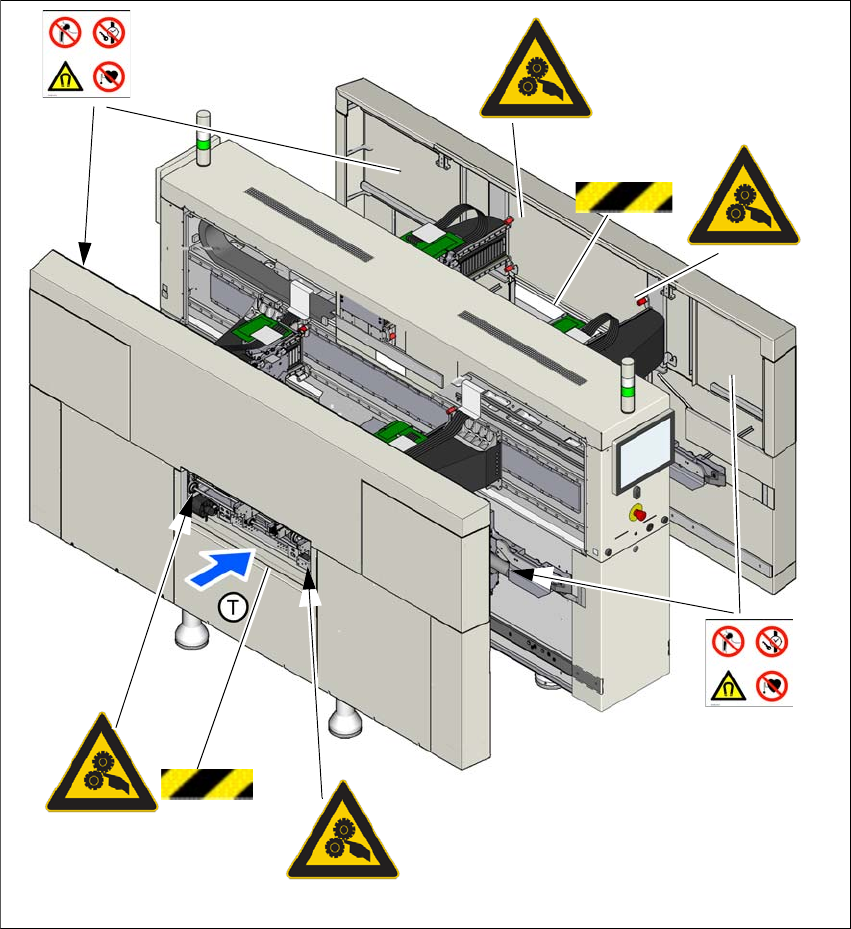

Ábra 2.2 - 4 Figyelmeztető táblák a beültető automatákon - 1. rész (példa: SIPLACE X4 S) Táblák Kína számára

M 002 tételszám, cikkszám: 03155798-01

. W 204-CN tételszám, cikkszám: 03149290-01

. W 209-CN tételszám, cikkszám: 03149080-01

. W 012 tételszám, cikkszám: 03155378-01

. W 004-CN tételszám, cikkszám: 03155348-01

(1) Lézer szöveges tábla, cikkszám: 03155432-01

(T) Nyomtatott áramköri laptovábbítási irány

W 204-CN

W 209-CN

M 002

W 204-CN

W 004-CN

W 012

(1)

Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság

A 713.0 jelű szoftververziótól Kiadás: 11/2019 2.2 Figyelmeztető táblák

Ábra 2.2 - 5 Figyelmeztető táblák a beültető automatákon - 2. rész (példa: SIPLACE X4 S benyúlás elleni védelem)

Táblák Kína számára

. W 204-CN tételszám, cikkszám: 03149290-01

. W 209-CN tételszám, cikkszám: 03149080 -01

(1) Figyelmeztető csík a négy védőfedél alján

(T) Nyomtatott áramköri laptovábbítási irány

W 204-CN

W 209-CN

2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S

2.2 Figyelmeztető táblák A 713.0 jelű szoftververziótól Kiadás: 11/2019

2.2.5 Figyelmeztető táblák a beültető automatában (táblával felszerelés Kína szá-

mára)

Ábra 2.2 - 6 Figyelmeztető táblák a beültető automatában (Példa: SIPLACE X4i S) Táblával felszerelés Kína szá-

mára

. W 204-CN tételszám, cikkszám: 03149290-01

. tételszám W 006, cikkszám: 03155812-01

(1) Figyelmeztető csík

(T) laptovábbítási irány

A figyelmeztető matricák a fémburkolat belső oldalára vannak felhelyezve.

W 006

W 204-CN
